Rupert Neve设计Shelford麦克风前置放大器与EQ和压缩

Rupert Neve设计Shelford麦克风前置放大器与EQ和压缩

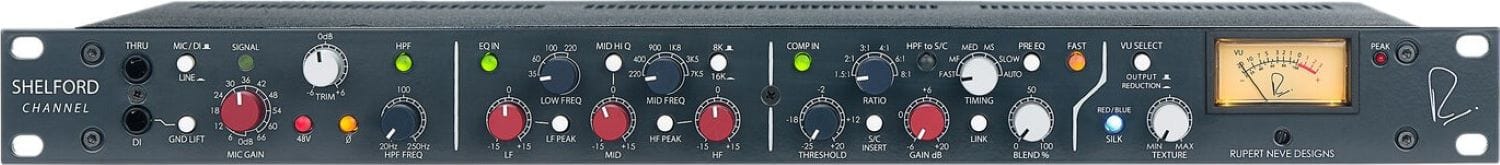

Shelford Channel是围绕Rupert Neve的第一个新的变压器增益，40多年来的a级麦克风前置放大器，“最佳经典”电感EQ部分，音调填充二极管桥式压缩机，可变丝饱和功率，新的双接头变压器输出级以及两倍的复古设计工作电压而构建的。

特点:

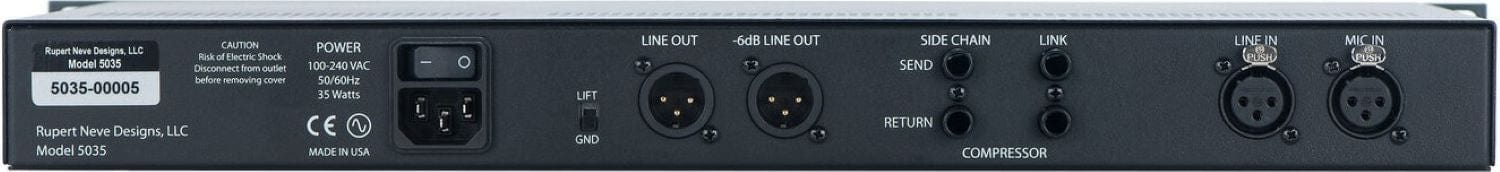

• XLR麦克风，线路和1/4“DI输入
• XLR线输出和- 6db线输出
• 1/4“侧链发送和返回
• 高，低，中频控制
• VU仪表在dB校准
• 调谐波比的织构
• 相位反转信号的极性
• 48V幻象电源麦克风输入
• 接地升降机开关
• 包括电源线

规格:

• 麦克风前置放大器:
  • 输入阻抗:2200欧姆
  • 最大输入:
    • +21.5 dBu从150hz到22khz
    • + 8dbu 20hz ~ 22khz
  • 噪声:
    • 非加权，22hz – 22khz，源阻抗150欧姆平衡。
    • 主输出@单位增益-100.9 dBu
    • 输出@单位增益-106.6 dBu
    • + 30db增益(主输出)-91.37 dBu
    • + 66db增益(主输出)-64.1 dBu
    • 等效输入噪声-121.37 dBu
  • 频率响应:+/-0.25 dB从17hz到45khz
• 直接输入:
  • 最大输入:8 dBu @ 20 Hz至120 kHz
  • 噪声(主输出):- 100dbu (22 Hz至22 kHz)
• 输入行:
  • 最大输入电平:+30.5 dBu 20hz至30khz
  • 总谐波失真和噪声:
    • @ 1khz， + 20dbu输出电平，空载:优于0.002%
    • @ 20 Hz， +20 dBu输出电平，空载:0.05%典型(2次和3次谐波)
  • 噪声(主输出):
    • 不加权，22赫兹- 22千赫，源阻抗40欧姆平衡，无负载。
    • -101.1 dBu
  • 频率响应:
    • +/- 0.25 dBu范围小于10hz至110khz
    • -0.32 dB @ 120 kHz
  • 最大输出电平:+26 dBu @ 16 Hz至20 kHz
• 总谐波失真和噪声与丝绸接合:
  • 红色:
    • 最小纹理@ 100 Hz， +20 dBu输入电平，空载:0.0131%，主要是三次谐波(典型)
    • 最大纹理@ 100 Hz， +20 dBu输入电平，空载:1.66%，主要是二次谐波(典型)
  • 蓝色:
    • 最小纹理@ 100Hz， + 20dbu输入电平，空载:0.0079%，主要是三次谐波(典型)
    • 最大纹理@ 100Hz， + 20dbu输入电平，空载:0.941%，主要是2次谐波(典型)
• 高通滤波器:
  • 扫描频率从20 Hz到250 Hz连续可变。
  • 坡度:12 dB/倍频度
• EQ噪声:非加权，22 Hz-22 kHz: -92 dBu
• 信号存在:当输入级信号电平达到- 20dbu时亮绿色
• 过载指示灯:当输入级信号电平达到- 23dbu时亮红色
• 二极管桥式压缩机:
  • 噪音(BW 22赫兹- 22千赫):
    • 补偿增益:-84.5 dBu
    • 增益增益:-64.2 dBu
  • 时间常数:
    • 所采取的测量代表在1.5:1比率和8:1比率设置之间可实现的全范围。
    • 0 dBu I/P 1kHz突发音用于所有记录的测量。
    • 快速(TC1):攻击180µS – 1.8mS //释放100mS – 150mS
    • MedFast (TC2):攻击750µS – 5.25mS //释放160mS – 250mS
    • Med (TC3): 2.7mS – 18mS //释放350mS – 525mS
    • MedSlow (TC4): 4.6mS – 38mS //释放600mS – 1s
    • 慢速(TC5): 11mS – 72.5mS //释放800mS – 1.25 S
    • 自动(TC6): 5.75mS – 35.5mS //释放T1 400mS – 850mS, T2待定
    • “快速”模式乘数:修改上述TC的原始值的70%
• 产品尺寸:19 \”(48.3厘米)x 10.5 \”(26.7厘米)x 1.75 \”(4.4厘米)
• 运输尺寸:24 \”(61厘米)x 13 \”(33厘米)x 4 \”(10.2厘米)
• 运输重量:12.25磅。(5.5公斤)
