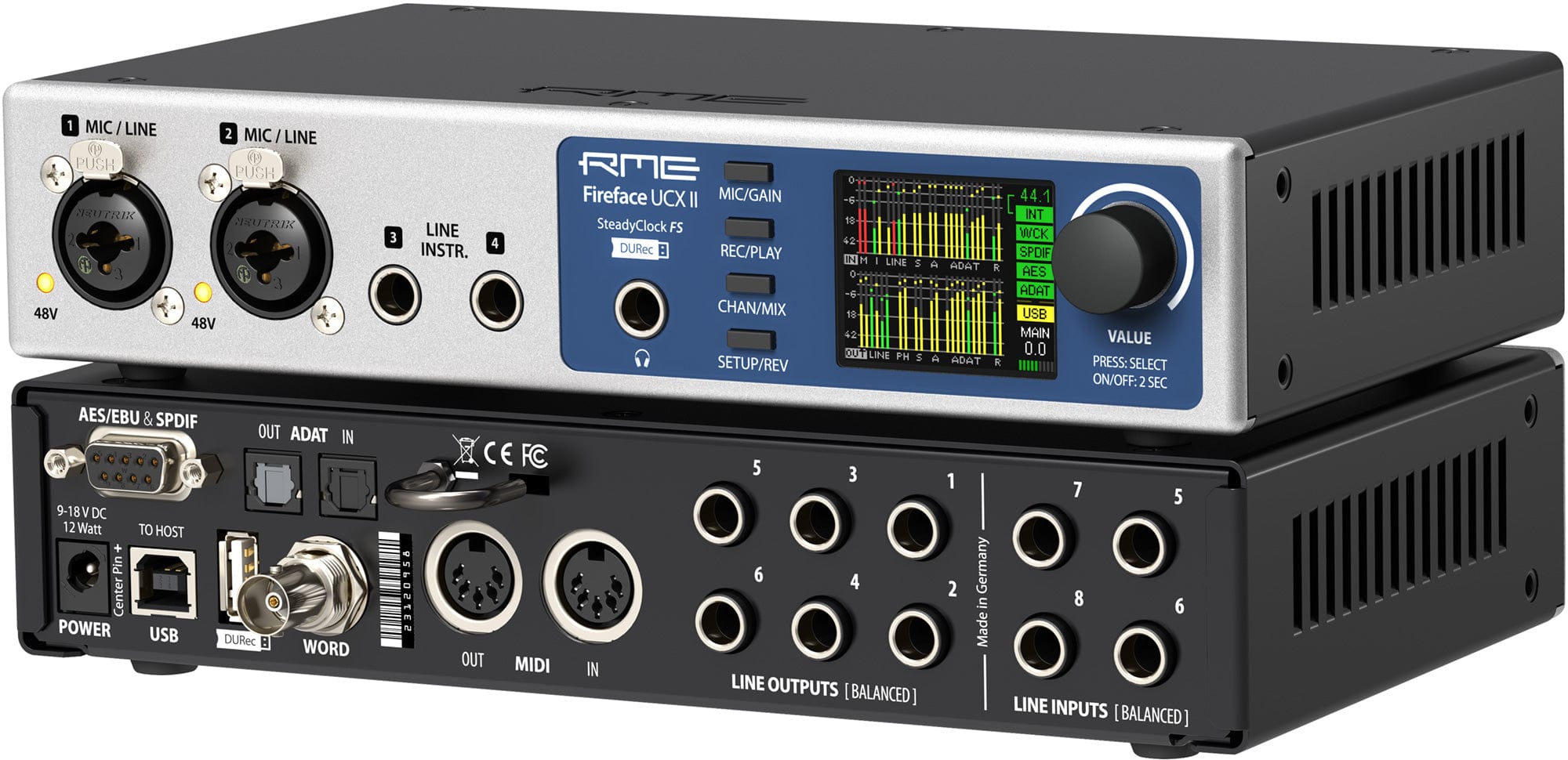

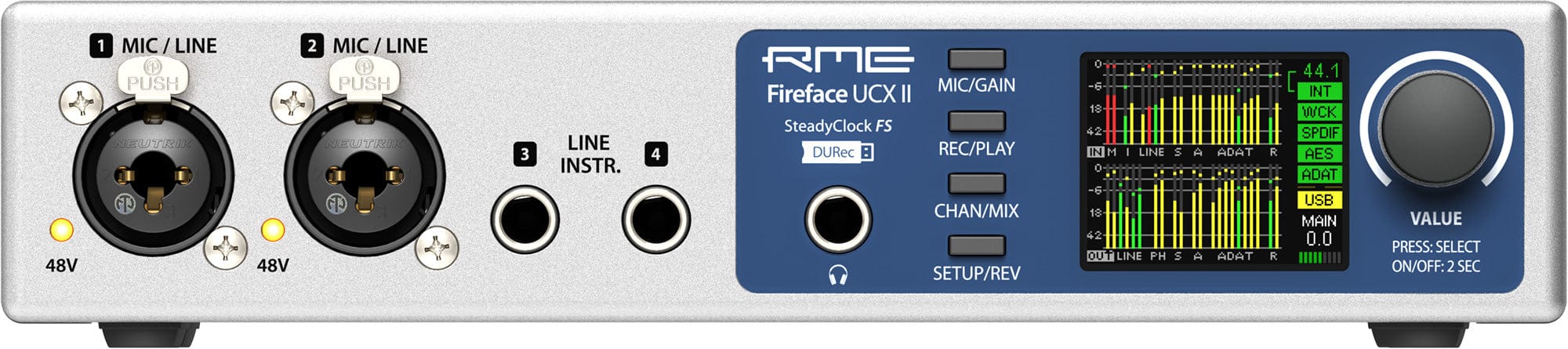

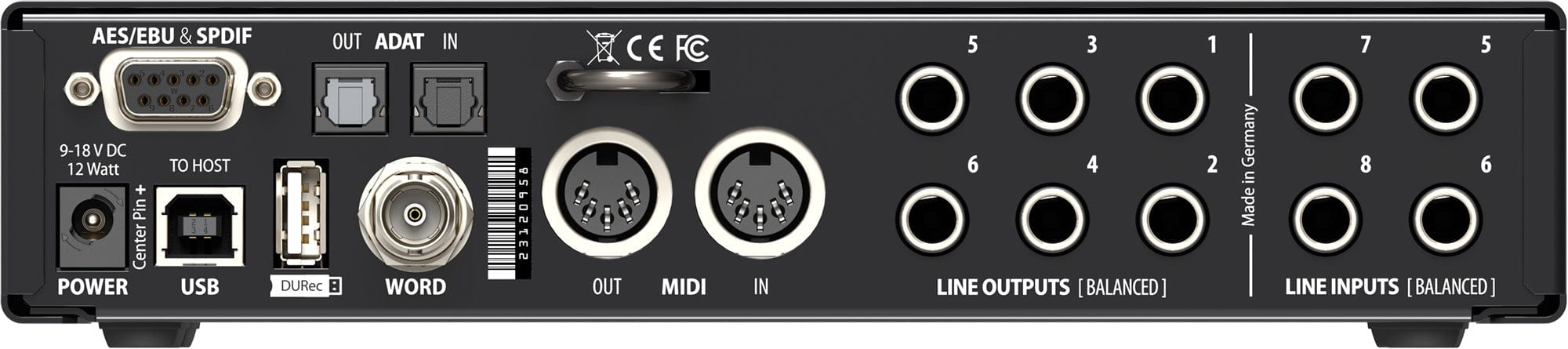

RME Fireface UCX II 40通道192千赫兹USB音频接口

RME Fireface UCX II 40通道192千赫兹USB音频接口

Fireface UCX II是一款高度集成的专业音频解决方案，采用超紧凑格式，适用于演播室和现场录音。它延续了RME设计紧凑型高级接口的悠久传统，将通常分布在两到三个19英寸面板上的部件打包成半机架大小的单元。

特点:

• 所有设置都可以实时更改
• 缓冲大小/延迟从48到8192个样本可选
• 4通道96 kHz/24位通过ADAT光(S/MUX)记录/播放
• 2通道192 kHz/24位通过ADAT光(S/MUX4)记录/播放
• 时钟模式为从时钟和主时钟
• 自动智能主从时钟控制
• 无与伦比的位时钟锁相环(音频同步)在ADAT模式
• 稳定化时钟FS:抖动免疫，超稳定的数字时钟
• DDS技术可自由设定采样率
• SyncAlign保证样本对齐，永远不会交换通道
• SyncCheck用于测试和报告输入信号的同步状态
• TotalMix无延迟子混音和完美的ASIO直接监控
• TotalMix: 800通道混频器与46位内部分辨率
• TotalMix FX: 3波段EQ，低切割，混响，回声，压缩机，扩展器，自动水平
• 1 x MIDI I/O, 16通道高速低抖动MIDI
• 1个高功率低阻抗耳机输出
• DIGICheck DSP:硬件液位计，峰值和均方根计算

规格:

• 模拟:
  • AD, Line In 5-8，后方:
    • 分辨率AD: 24位
    • 信噪比(SNR): 112 dB未加权RMS, 115 dBA
    • 频率响应@ 44.1 kHz， -0.1 dB: 5 Hz – 20.8 kHz
    • 频率响应@ 96 kHz， -0.5 dB: 3 Hz – 45.8 kHz
    • 频率响应@ 192 kHz， -1 dB: 2 Hz – 92 kHz
    • THD: < -110 dB， < 0.00032%
    • THD+N: < -104 dB， < 0.00063%
    • 通道间隔:> 110 dB
    • 输入:6.3 mm TRS插孔，电子平衡
    • 输入阻抗:不平衡8欧姆，平衡12欧姆
    • 输入灵敏度可调+ 19dbu和+ 13dbu
    • 可变增益:0至+ 12db
    • 0 dBFS最小电平:+ 1dbu， -1.2 dBV
  • 排在3-4位，前面:
    • 作为AD，但是:
    • 附加增益级:0至+12 dB
    • 最大输入电平，+ 19dbu，增益0 dB: Line + 19dbu, Inst + 13dbu
    • 最大输入电平，+ 13dbu，增益12db:线路+ 1dbu，内部- 5dbu
    • 输入阻抗:仪表1 MOhm。线路13欧姆平衡，9欧姆不平衡
    • 输入增益:+ 6db
    • 输入方式:线路平衡(TRS)，不平衡(TS)
  • 1-2，前方:
    • 作为AD，但是:
    • 输入:XLR，电子平衡
    • 输入阻抗:5.4 kOhm
    • 增益范围:75db
    • 最大输入电平，增益0 dB: + 18dbu
    • 最大输入电平，增益75db: – 57dbu
    • EIN: -128 dBu a加权，60 dB增益，150欧姆，20 Hz – 20 kHz
  • 第1-2行:
    • 作为AD，但是:
    • 输入:TRS，电子平衡
    • 输入阻抗:平衡10欧姆，不平衡5欧姆
    • 最大输入电平，增益0 dB: +24 dBu
    • 最大输入电平，增益75db: – 51dbu
  • DA，出线1-6，后方:
    • 分辨率:24位
    • 动态范围(DR): 112 dB不加权有效值，115 dBA
    • 频率响应@ 44.1 kHz， -0.5 dB: 5 Hz – 20.8 kHz
    • 频率响应@ 96 kHz， -0.5 dB: 5 Hz – 45 kHz
    • 频率响应@ 192 kHz， -1 dB: 5 Hz – 89 kHz
    • THD: < -108 dB， < 0.0004%
    • THD+N: < -104 dB， < 0.00063%
    • 通道间隔:> 110 dB
    • 最大输出电平:+ 19dbu
    • 输出:6.3 mm TRS插孔，伺服平衡
    • 输出阻抗:75欧姆
    • 输出电平可切换+ 19dbu， + 13dbu， + 4dbu
  • DA -立体声监听输出电话(7-8):
    • 作为地方检察官，但是:
    • 输出:6.3 mm TRS立体声插孔，不平衡
    • 最大输出电平在0 dBFS，高:+19 dBu
    • 最大输出电平在0 dBFS，低:+4 dBu
    • 输出阻抗:1欧姆
    • 32欧姆负载，0.1% THD时每通道最大功率:210 mW (2.6 Vrms， +10.5 dBu)
• MIDI:
  • 1个MIDI I/O通过5针DIN插孔
  • 通过光耦合输入进行电隔离
  • 高速模式:抖动和响应时间通常低于1毫秒
  • 单独的128字节fifo用于输入和输出
• 数字:
  • 时钟:内部，ADAT, AES, SPDIF，字时钟
  • 外部时钟抖动抑制:> 50 dB (2.4 kHz)
  • 有效时钟抖动对AD和DA转换的影响:接近于零
  • 锁相环确保零差，即使在超过100ns的抖动
  • 数字位时钟锁相环无故障变速ADAT操作
  • 支持采样率:28 kHz至200 kHz
• 数字输入:
  • AES /如:
    • 1 × XLR，变压器平衡，电流隔离，符合AES3-1992
    • 高灵敏度输入级(< 0.3 Vpp)
    • SPDIF兼容(IEC 60958)
    • 接受消费者和专业格式
    • 锁定范围:27khz – 200khz
    • 抖动抑制:> 50 dB (2.4 kHz)
  • SPDIF同轴:
    • 1 x RCA，符合IEC 60958
    • 高灵敏度输入级(< 0.3 Vpp)
    • 接受消费者和专业格式，副本保护将被忽略
    • 锁定范围:27khz – 200khz
    • 抖动抑制:> 50 dB (2.4 kHz)
  • ADAT光学:
    • 1 x TOSLINK，格式根据Alesis规范
    • 标准:8通道24位，最高48 kHz
    • 双速度(S/MUX): 4通道24位96 kHz
    • 四路速度(S/MUX4): 2路24位192khz
    • 位时钟锁相环确保完美的同步，即使在不同的速度操作
    • 锁定范围:31.5 kHz – 50 kHz
    • 抖动抑制:> 50 dB (2.4 kHz)
    • 兼容SPDIF(自动检测)
  • 字时钟:
    • BNC
    • 内部终端75欧姆可切换
    • 自动双/四速度检测和内部转换到单速度
    • SteadyClock保证超低抖动同步，即使在不同速度的操作
    • 不受网络内直流偏移的影响
    • 信号自适应电路:通过自动中心和磁滞进行信号刷新
    • 过电压保护装置
    • 电平范围:1.0 Vpp – 5.6 Vpp
    • 锁定范围:27khz – 200khz
    • 抖动抑制:> 50 dB (2.4 kHz)
• 数字输出:
  • AES /如:
    • XLR，变压器平衡，电流隔离，符合AES3-1992
    • 输出等级专业4.5 Vpp，普通2.6 Vpp
    • 根据AES3-1992修正案4格式化专业版
    • 格式消费者(SPDIF)根据IEC 60958
    • 单线模式，采样率28 kHz至200 kHz
  • SPDIF同轴:
    • 1 x RCA，符合IEC 60958
    • 输出水平专业1.2 Vpp，消费0.6 Vpp
    • 根据AES3-1992修正案4格式化专业版
    • 格式消费者(SPDIF)根据IEC 60958
    • 单线模式，采样率28 kHz至200 kHz
  • ADAT:
    • 1 x TOSLINK，格式根据Alesis规范
    • 标准:8通道24位，最高48 kHz
    • 双速度(S/MUX): 4通道24位96 kHz
    • 四路速度(S/MUX4): 2路24位192khz
  • 字时钟:
    • BNC
    • Max。输出电压:5vpp
    • 输出电压@ 75欧姆终端:4.0 Vpp
    • 输出阻抗:10欧姆
    • 频率范围:27khz – 200khz
• 一般:
  • 供电方式:外置供电
  • 典型功耗:13瓦
  • 12伏工作电压下电流:910毫安(11瓦)
  • 尺寸包括机架耳，全深度(WxHxD): 258 x 44 x 155毫米(10.16“x 1.73”x 6.1”)
  • 不带耳架的尺寸，机身深度(WxHxD): 215 x 44 x 130毫米(8.5“x 1.73”x 5.1”)
  • 重量:910克(2.0磅)
  • 温度范围:+5°至+50°摄氏度(41°F至122°F)
  • 相对湿度:< 75%，不凝结
