RME ADI6432 rbnc多模24位/ 192千赫兹2×64通道MADI到AES转换器

RME ADI6432 rbnc多模24位/ 192千赫兹2×64通道MADI到AES转换器

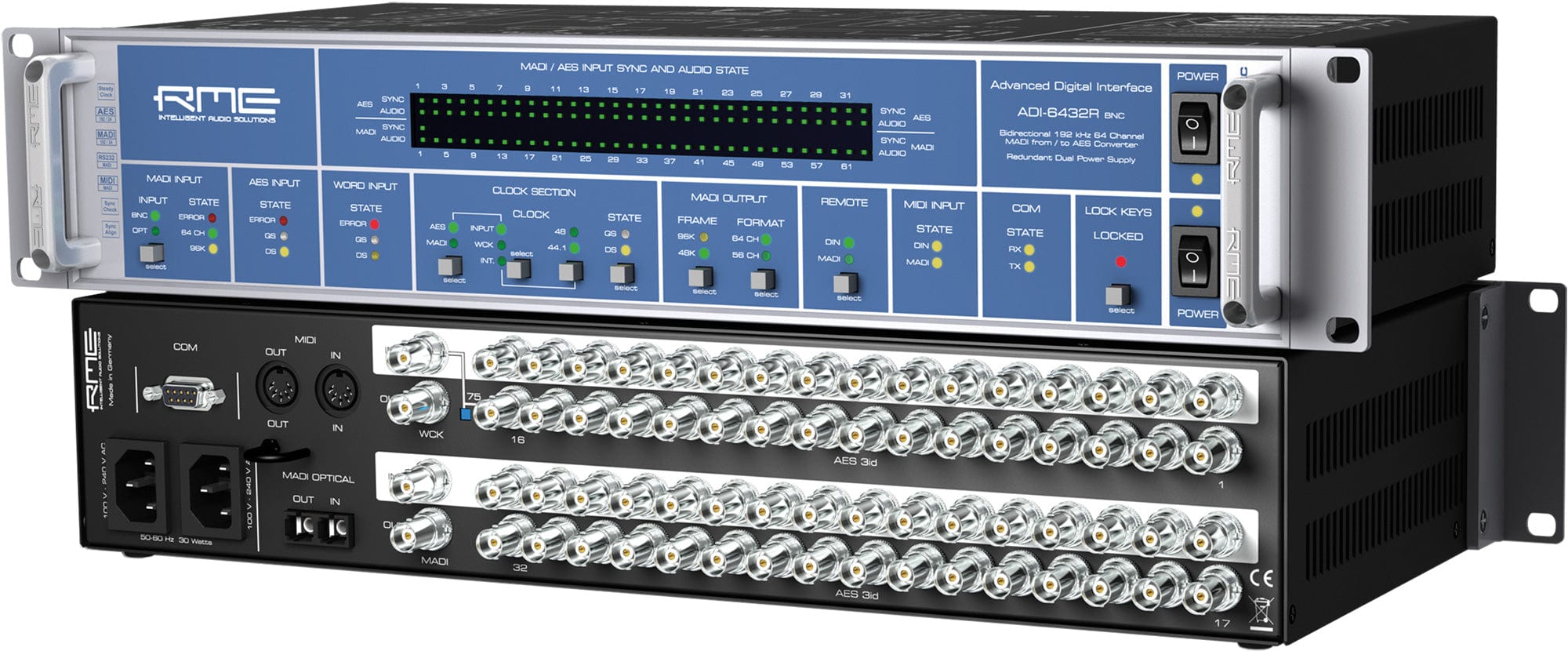

RME ADI-6432R BNC 64通道192 kHz MADI/AES格式转换器(多模式)通过利用行业标准BNC连接器和双冗余电源，为广播公司提供易于集成和故障安全操作，同时提供64通道I/O能力。BNC版本针对需要aes – 3d连接的广播和专业用户-同轴75Ω电缆，长度可达984.2\'(300米)。典型应用包括2个ADI-6432R转换器用作数字多核，或1个单元用作HDSPe MADI卡的aes – 3d前端。支持最高192khz的24位。内置2个高度单元，ADI-6432R BNC转换器为所有连接器和控制元件提供足够的空间。

特点:

• RME的SteadyClock允许ADI-6432R转换器使用MADI而无需额外的字时钟连接，并确保在任何情况下有效的时钟质量。由于高效的抖动减少，任何时钟信号-甚至AES和字-可以改进和刷新，并随后被用作单元输出的参考时钟。它有ICC(智能时钟控制)。
• SyncCheck和AutoSync技术已被纳入Hammerfall DSP系统的智能时钟控制。HDSP是一种数字I/ o系统，能够测量和显示所有时钟源的频率。系统根据有效性和当前采样率来决定应该使用哪个时钟源，完全自动化并在硬件上执行。这样，尽管HDSP系统有很多数字输入，但在配置时钟设置时，HDSP系统提供了强大的支持，可以轻松处理当前的时钟。在输入信号丢失的情况下，它将保留最后有效的采样频率。
• 16个MIDI通道可以在MADI上无形地传输，在64个音频通道的完整计数。RS232也是如此。无论是9600、19200还是115200波特，由于有一个9针的COM端口，ADI-6432R转换器可以用作串行电缆的扩展器，对音频功能没有影响。

此外，设备可以通过MIDI完全远程控制和配置，所有状态显示都可以通过MIDI查询。每个ADI-6432R转换器可以给出一个单独的ID，允许不同的设备单独遥控，只有一个MIDI通道。

• ADI-6432R转换器与其他公司的任何MADI接口兼容，如Sony, merge, Lawo, Euphonix, Stagetec, j nger, Audio Service, AMS等。1>
• 该单元还包括许多典型的RME功能，如支持高达192 kHz的MADI和AES, MADI和AES的状态显示，SteadyClock最大抖动减少和时钟再生，通过MIDI完全远程可控性，通过MADI传输MIDI数据，通过MADI传输RS232数据，以及冗余电源。

规格:

• RME ADI-6432R BNC规格:
  • 外形:机架式
  • 通道数:64
  • 转换格式:AES3, MADI(同轴)，MADI(光)

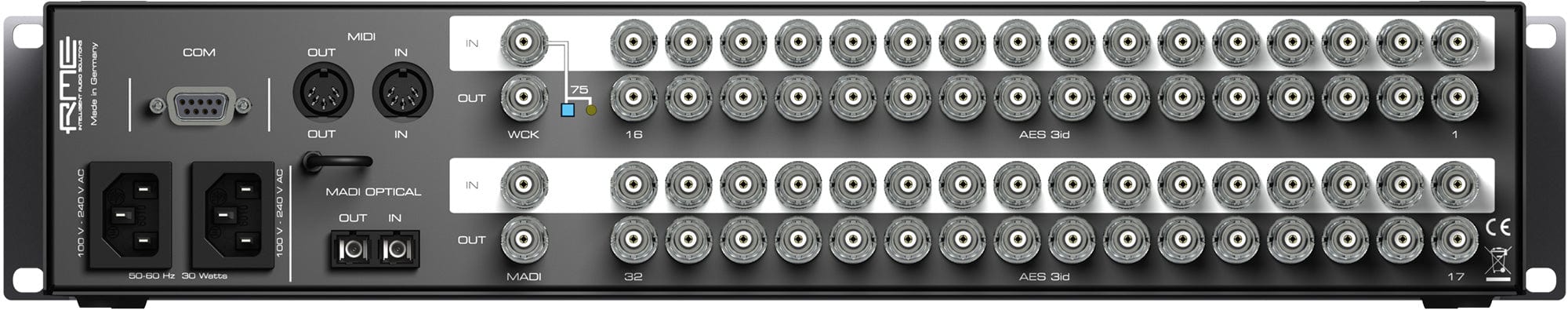

• 连通性:
  • 数字音频I/O:
    • 1个BNC同轴MADI输入
    • 1 x BNC同轴MADI输出
    • 1个SC-Plug Optical MADI输入
    • 1 x SC-Plug Optical MADI输出
    • 32 × BNC同轴aes – 3d输入
    • 32 x BNC同轴aes – 3d输出
  • 同步I / O:
    • 1个BNC字时钟输入
    • 1 x BNC字时钟输出
  • MIDI I / O:
    • 1 x DIN 5针输入
    • 1 x DIN 5针输出
  • 其他I/O: 1个DE-9/DB-9 RS-232输入
• 性能:
  • 阻抗:BNC AES-3id: 75欧姆
• 数字音频:
  • 采样率:44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz
    • MADI: 32到192khz
    • AES3: 28至200 kHz
  • 同步源:AES3，内部，MADI, Word时钟
  • 时钟:
    • 内部:
      • 抖动:< 1 ns
    • 字时钟:
      • 锁定范围:27到200千赫
      • 抖动:< 2 ns
    • AES:
      • 抖动:< 2 ns
    • 外部:
      • 抖动抑制:> 30db (2.4 kHz)
• 力量:
  • 交流输入电源:100 ~ 240vac, 50 / 60hz
  • 能源消耗:
    • 20 W
    • 20 W
• 物理:
  • 机架尺寸:2ru
  • 尺寸:19 x 7.8 x 3.4“/ 483 x 200 x 88毫米
