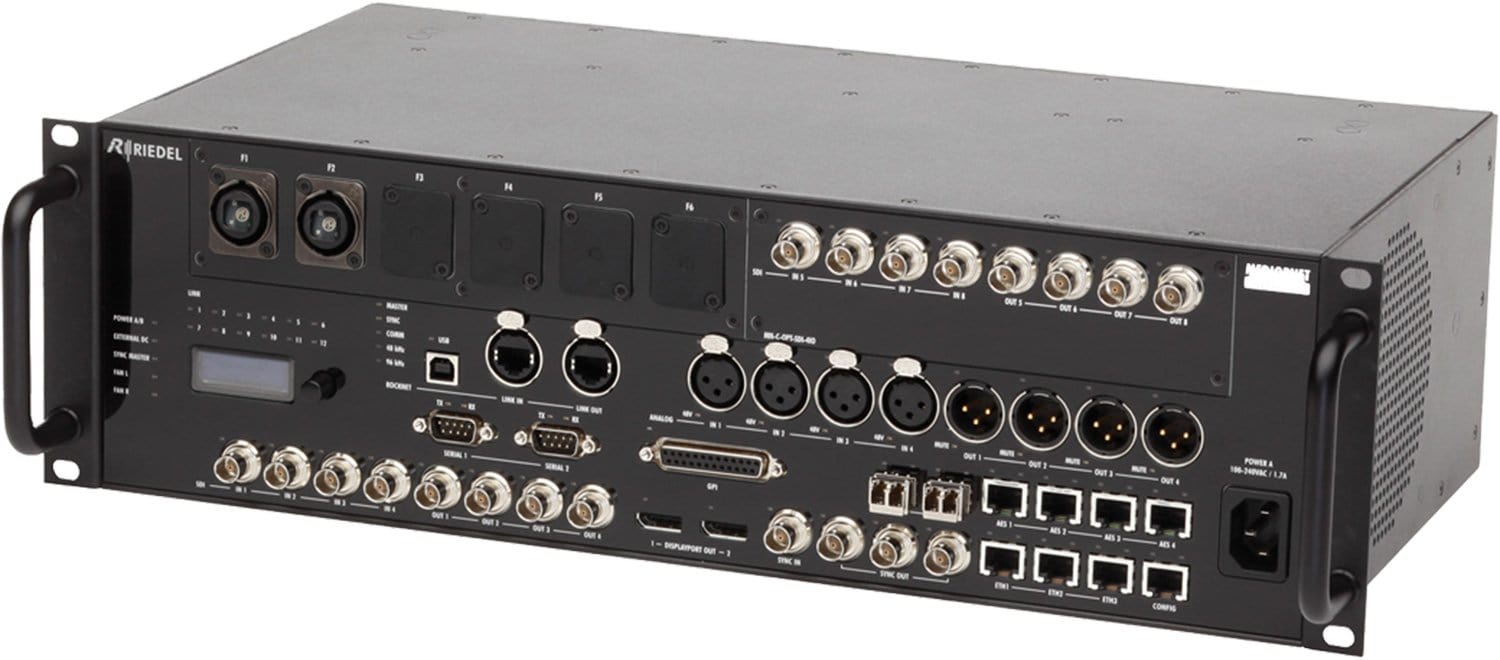

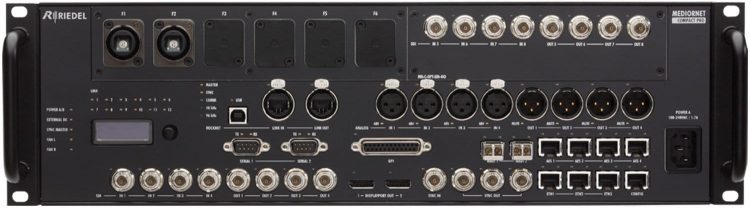

Riedel MN COMPACT PRO媒体网络矩阵3U

Riedel MN COMPACT PRO媒体网络矩阵3U

MediorNet Compact是Riedel MediorNet世界集成媒体信号分发和处理的经济高效且易于使用的入口。

它是第一个基于光纤的21世纪舞台箱，提供了真正的实时媒体网络的灵活性，包括集成信号处理，成本是简单的多路点对点产品。凭借50 Gbit/s的网络带宽，MediorNet Compact为12个HD-SDI信号、数十个MADI流或Gbit – ethernet信号以及数百个音频通道或对讲端口的双向传输提供了足够的容量，非常适合简化任何移动、演播室或现场活动应用程序的基础设施。

规范

• 主要系统特性
• 紧凑型3RU设计机架安装和独立应用
• 集成视频，音频和数据路由器
• 可选板插槽
• 处理多个冗余同步引用(无缝接管)
• 内置备份同步参考
• 内置VITC发生器(PAL, NTSC, NTSC- df)
• 集成光纤长度和光功率测量

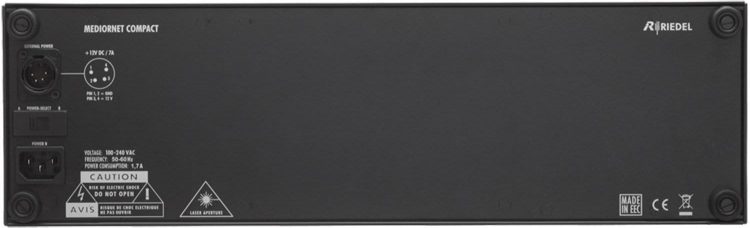

• 宽范围交流电源可选择前或后
• 12V DC输入冗余供电
• 温度监测和自适应风扇控制
• 160 x 49像素彩色OLED显示屏
• 视频和音频处理功能
• 自动格式检测
• 所有视频输出上的帧同步器和帧存储
• 16通道音频嵌入/去嵌入
• 测试模式发生器
• 屏幕显示(OSD)
• 系统VITC显示
• 内置采样率转换器
• 音频和视频延迟线
• 信号输入和输出
• 4个SD/HD/3G-SDI视频输入
• 4个SD/HD/3G-SDI视频输出
• 多达8个可选的SD/HD/3G-SDI视频端口
• 2显示端口输出(与视频输出3和4平行)
• 4个模拟音频麦克风/线路输入
• 4模拟音频线输出
• 4个AES3数字音频接口
• 2个MADI数字音频接口(光)
• 3个千兆以太网接口
• 2个串口(RS232 / 422 / 485可切换)
• 10个GPI接口(输入输出可切换)
• 1同步参考输入
• 3同步参考输出
• RockNet接口
• 不同的光纤连接器选项:
• (Neutrik Quad, Neutrik Duo, LC, ST)
• 可选的Neutrik Quad 25G与WDM连接
• 支持单模和多模光纤
• 可选模块
• 8通道SD/HD/3G-SDI视频输入卡
• 8路SD/HD/3G-SDI视频输出卡
• (4通道SD/HD/3G-SDI, 4通道SD/HD- sdi)
• 4通道输入，4通道输出SD/HD/3G-SDI
• 视频I/O卡
• 为进一步发展做好准备
