QSC Q-SYS Core 510i套件集成核心处理器和I/O扩展器

QSC Q-SYS Core 510i套件集成核心处理器和I/O扩展器

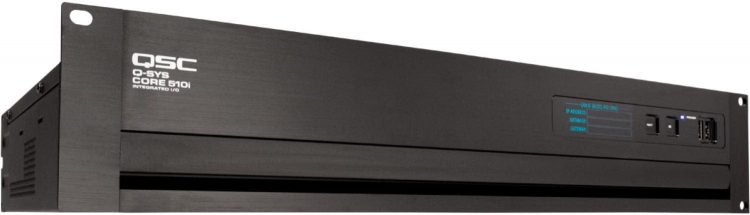

Q-SYS™酷睿510i是一款音频、视频和控制处理器，它利用英特尔™cpu和主板以及由Q-SYS开发的专用Linux™实时操作系统，为任何规模的AV系统提供一流的功能。Q-SYS Core 510i处理器提供了Q-SYS目录中最灵活的音频I/O，非常适合需要多种模拟，数字和网络音频连接的应用。它具有8个板载I/O卡插槽，可以与Q-SYS ii型I/O卡的任何组合填充，允许多种连接选项。酷睿510i处理器还提供两种操作模式，即它可以作为具有完整处理能力的Q-SYS核心处理器部署，或者在通过软件配置为I/O-510i时配置为I/O扩展器。

特点:

• Q-SYS核心处理在一个灵活的机箱具有8板载I/O卡插槽
• 安装Q-SYS I/O卡的任意组合以获得最大的灵活性
• 音频，视频和控制处理专用的Linux™实时操作系统
• 软件可配置为Core 510i处理器或I/O-510i扩展器
• 使用标准的计算机工业硬件和IT工业网络协议构建
• 控制和集成外部设备使用TCP/IP, RS232和GPIO
• 与Q-SYS USB桥接外设无缝集成
• 多级系统冗余

规格:

• 描述:系统处理器和控制引擎集成I/O(或I/O扩展器配置时)。
• 配置模式:“Q-SYS Core”- Q-SYS系统的集中处理器和控制引擎“I/O-510i配置适合集成高通道数的网络I/O卡”-外设到额外的Q-SYS Core。
• 支持的外设(配置为Q-SYS核心处理器时):I/O-8 Flex通道扩展器，I/O- usb桥接器，Q-SYS网络摄像机，I/O帧，I/O帧8s, I/O-22, I/O-11系列，Page Station系列，TSC系列触摸屏。
• 软件要求:Q-SYS Designer Software 6.x。X或更高
• 信道容量:
  • 网络通道容量:256 × 256 (Q-SYS Core模式)/ 128 × 128 (I/O Frame模式)
  • 本地音频I/O容量:8个音频I/O卡插槽-最多可容纳128×128个板载I/O通道。
  • AEC通道容量:64在200毫秒尾长(配置为Q-SYS核心处理器时可用)
  • 多轨播放器容量:16轨，可扩展到128轨(配置为Q-SYS核心处理器时可用)
  • 媒体驱动器容量:默认驱动器上约6gb(仅当配置为Q-SYS核心处理器时，请升级。
• 配置订购输入/输出选项:
  • 音频I/O卡:
    • COL4:线路输出卡(4路)
    • CODP4:数据端口卡(4通道)
    • CIML4: Mic/line输入卡(4通道)
    • CIML4-HP:高性能麦克风/线路输入卡(4通道)
    • CAES4: AES3数字I/O卡(4 × 4通道)
    • CIAES16: AES3数字输入卡(16通道)
    • CDN64: Dante网络桥接卡(最多64 x 64通道)
  • 介质驱动器(Q-SYS Core Mode):
    • M2-MD-S: 128 gb
    • M2-MD-M: 256 gb
    • M2-MD-L: 512 gb
  • 多轨播放器(MTP)(Q-SYS核心模式):
    • MTP-32: 32轨
    • MTP-64: 64轨
    • MTP-128: 128个音轨
• 控制和指标

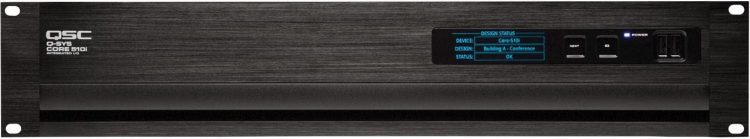

• 前面板控制:
  • “下一页”OLED页面电容式向前触摸按钮
  • “ID”装置识别电容触摸按钮
  • “清除网络设置”—当同时按下“NEXT”和“ID”时调用
• 前面板连接器:
  • AUX USB: USB主机x2 (A型连接器)
• 前面板指示灯:蓝色“POWER”LED 304 x 96单色OLED显示屏

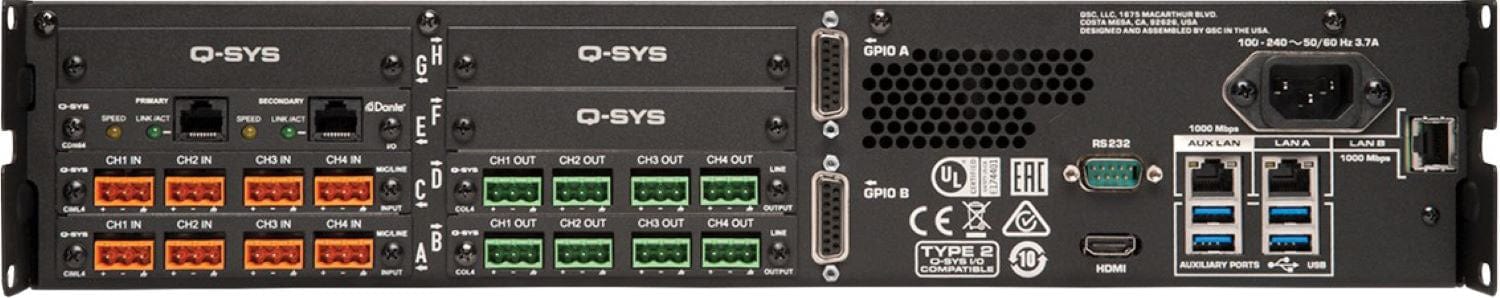

• 后面板连接器:
  • RS232:公9针D外壳连接器(DE-9)
  • 视频输出:HDMI
  • AUX USB: USB主机x4 (A型连接器)
  • AUX网络:RJ45 10/100/ 1000mbps
  • GPIO:母15针D壳连接器x2 (DA-15)
  • 媒体网络LAN A: rj – 45 1000 Mbps (QLAN, AES67, VoIP, WAN, Media Streaming等)
  • 媒体网络LAN B: rj – 45 1000 Mbps (QLAN, AES67, VoIP, WAN, Media Streaming等)
  • 交流电源:IEC连接器
• 后面板指示灯:所有LAN端口上的“Link”，“Speed”和“Activity”led
• 杂项
  • 线路电压:100vac ~ 240vac 50 ~ 60hz
  • 电流消耗:3.7A最大@100 VAC(实际电流消耗取决于配置选项，如I/O卡和/或媒体驱动器，DSP加载和网络加载)
  • 工作温度范围:0℃~ 50℃
  • 存储温度:-20℃~ +70℃
  • BTU/小时:600(典型负荷下的功率转换估计)
  • 湿度:5% ~ 85%
  • 法规:FCC 47 CFR Part 15 Class A, IC ICES-003, CE (EN55032, EN55035)，欧盟RoHS指令2011/65/EU, WEEE指令2012/19/EU，中国RoHS指令GB/T26572, EAC, RCM, UL, C-UL, EFUP 10，预期产品寿命
  • 产品尺寸:3.5 x 19 x 15英寸(89 x 483 x 381mm)
  • 运输纸箱尺寸:23.5 x 20 x 6.5英寸(597 x 508 x 165毫米)
  • 运输重量:最小23磅(安装I/O卡会增加运输重量)
  • 包括配件:6“UL/CSA/IEC电源线，安全说明，监管声明，I/O连接器(购买带有欧式端子块的I/O卡时包含)
