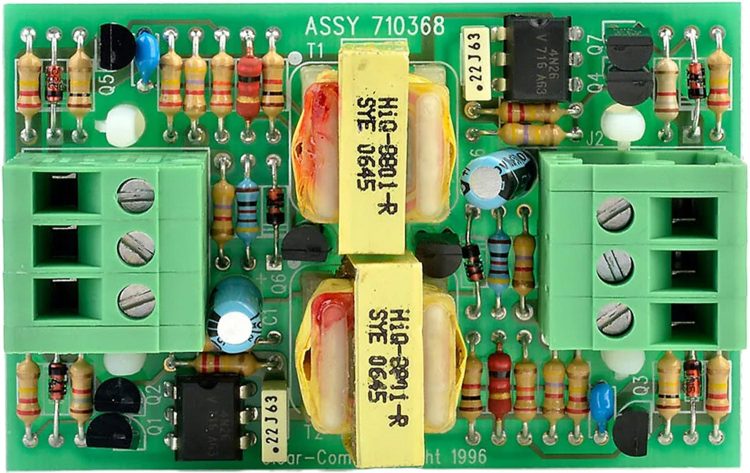

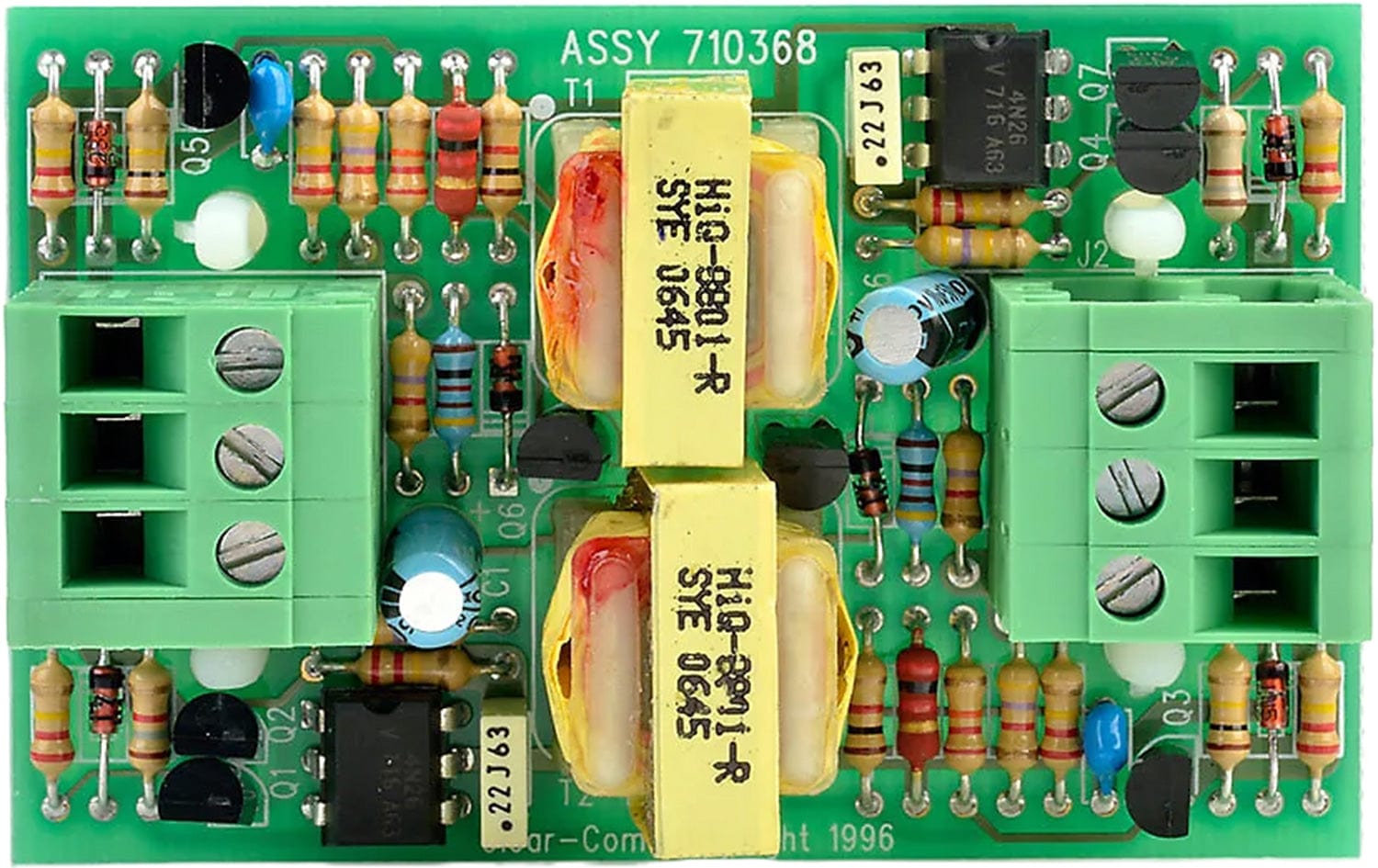

MT1对讲系统隔离箱
MT-1对讲线路隔离电路卡是Clear-Com对讲线路系统的附件,它将对两个对讲系统的接地、电源和信号进行电气隔离。如果两个电源或主站在一个系统中连接在一起,但位于不同的建筑物或不同的交流电源系统上,则接地回路可能引起令人反感的“嗡嗡声”。MT-1将通过打破发电站之间的接地回路来消除“嗡嗡声”。该设备还允许两个独立的Clear-Com系统的通道连接在一起,并且由于它提供的电源隔离,每个系统都可以独立关闭。此外,系统隔离器将“呼叫”信号从一个系统传递到另一个系统,具有完全的电气隔离。MT-1为音频信号提供变压器隔离,为“呼叫”信号提供光隔离。它还为两个系统提供终止。
特点:
- 电气隔离两个对讲系统的接地、电源和信号
- 打破发电站之间的接地回路,消除“嗡嗡声”
- 允许独立关闭两个连接的对讲系统
- 变压器隔离音频信号
- opto隔离“呼叫”信号
- 为连接的对讲系统提供终端
规格:
- 一般:
- 线路电平:标称- 14db,最大+10dB
- 呼叫信令电压:11伏DC音频线
- 呼叫信号灵敏度:直流4伏
- 呼叫信号延迟:50ms
- 电源:无源,通过对讲线路
- 连接器:
- 线路:每条对讲线路的3螺钉端子排
- 隔离:
- 电压:最大120vac
- CMRR: 65 dB min
- 音频:
- 插入损耗(每个方向):3db标称
- 频率响应:100hz – 20khz +/- 1db
- 失真:0.1% THD在- 10db输入,100hz – 20kHz
- 尺寸:高1.25\” x宽2.88\” x深1.88\”(高30毫米x宽73毫米x深47毫米)
- 重量:2.25 oz (0.07 kg)
