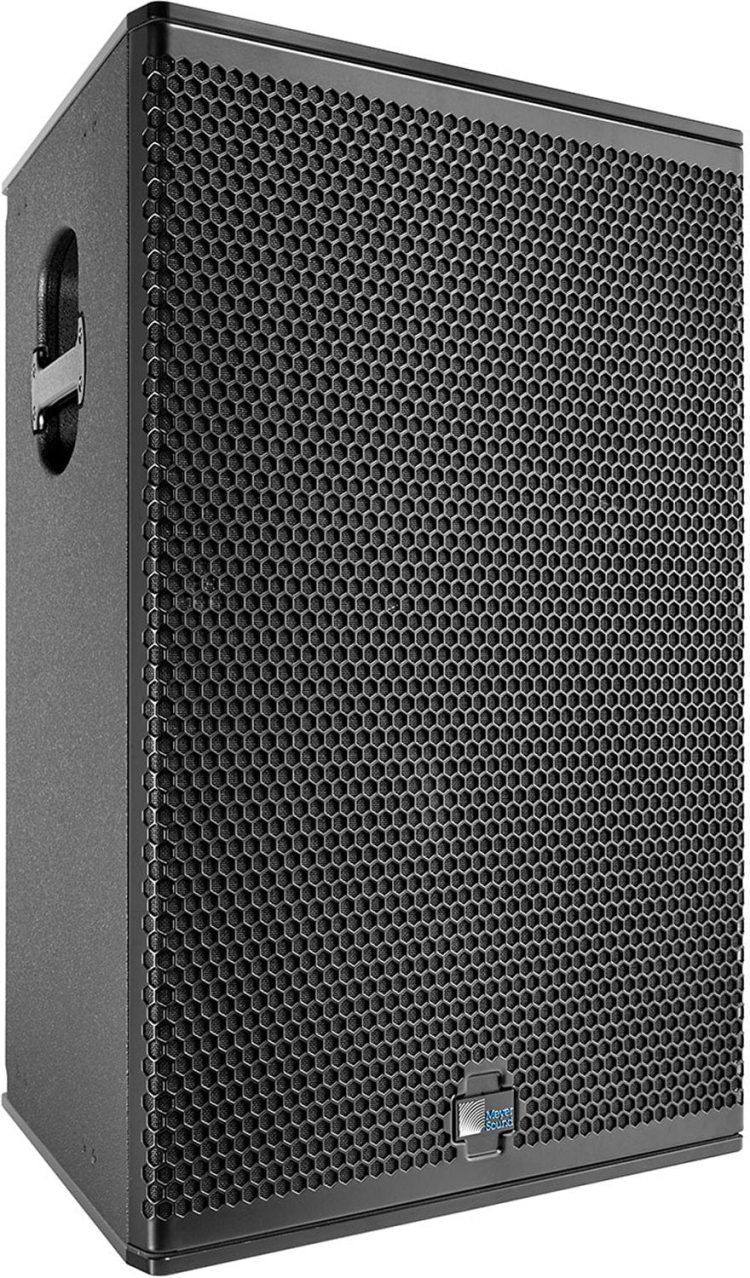

Meyer Sound UPQ-D1大型点源扬声器，具有天气保护和5针XLR

Meyer Sound UPQ-D1大型点源扬声器，具有天气保护和5针XLR

UPQ-D1提供非常一致的极性响应和温和的覆盖滚降，均匀地延伸到100°× 60°的- 10 dB点。圆号流畅而稳定的演奏是在梅耶声音消声室细致研究的结果，它在水平和垂直平面上都表现出非常一致的波束宽度。UPQ‑D1喇叭还为指定波束宽度以外的所有频率提供均匀衰减。

特点:

• 宽水平模式覆盖广泛的听力区域，集中垂直模式允许精确覆盖
• 高能效放大器与复杂的数字信号处理，提供非常平坦的幅度和相位响应的音调精度和精确成像
• 整体支架安装和快速飞行安装选项便于索具
• 恒q喇叭在整个覆盖范围内提供均匀响应
• 卓越的尺寸功率比提供应用的灵活性
• 一致和可预测的性能确保了准确的系统设计

规格:

• 声:
  • 工作频率范围:55赫兹- 18千赫
  • 频率响应:58hz – 18khz±4db
  • 相位响应:80hz – 18khz±45°
  • 线性峰值声压级:135.5 dB，波峰系数>17 dB (m噪声)，132 dB(粉红噪声)，135 dB (b噪声)
• 覆盖范围:
  • 水平覆盖范围:80°水平x 50°垂直(-6 dB)
  • 垂直覆盖范围:100°水平x 60°垂直(-10 dB)
• 传感器:
  • 低频:一个高功率15英寸锥形驱动器，钕磁铁;2 Ω标称阻抗
  • 高频:一个4英寸膜片压缩驱动器;8 Ω标称阻抗
• 音频输入:
  • 类型:差动，电子平衡
  • 最大共模范围:±15v DC，箝位接地，用于电压瞬态保护
  • 连接器:5针XLR连接器，以适应平衡的音频和RMS信号
  • 输入阻抗:10 kΩ引脚2和3之间的差分
  • 线路:
    • 引脚1:机箱/接地通过220 kΩ， 1000 pF, 15 V钳位网络，在音频提供虚拟接地提升
    • 引脚2:信号+
    • 引脚3:信号-
    • 引脚4:RMS(极性不敏感)
    • 引脚5:RMS(极性不敏感)
    • 机箱:接地和机箱
  • 标称输入灵敏度:0 dBV (1.0 V rms)连续是典型的噪声和音乐限制的开始
  • 输入电平:音频源必须能够产生+20 dBV (10 V rms)到600 Ω，以在扬声器的工作带宽上产生最大峰值声压级。
• 放大器:
  • 类型:双通道，d类
  • 总输出功率:峰值2250w
  • 三、三、三:< 0.02%
  • 冷却:对流
• 交流电源:
  • 连接器:PowerCON 20输入带环路输出
  • 自动电压选择:90-265 V AC, 50-60 Hz
  • 安全额定电压范围:100 ~ 240v AC, 50 ~ 60hz
  • 开断点:90v AC开断;没有断开;内部熔断器保护大于265 V AC
• 目前画:
  • 空闲电流:0.27 A rms (115v AC);0.25 A rms (230 V AC);0.29 A rms (100v AC)
  • 最大长期连续电流(>10秒):2.0 A rms (115v AC);1.0 A有效值(230v AC);2.3 A rms (100v AC)
  • 突发电流(<1秒):3.7 A rms (115v AC);1.9 A rms (230v AC);4.3 A rms (100v AC)
  • 最大瞬时峰值电流:8.2 A pk (115 V AC);4.2 A pk (230v AC);9.3 A pk (100v AC)
  • 涌流:峰值< 20a
• 物理:
  • 尺寸:宽:19.00英寸(483毫米)x高:28.15英寸(715毫米)x深:18.18英寸(462毫米)
  • 重量:95磅(43公斤)
  • 外壳:优质多层桦木，略带纹理的黑色饰面
  • 防护格栅:粉末涂层，六角冲压钢，黑网
  • 索具:顶部和底部带有公制M10螺纹点的铝端板;积分1.5英寸(38毫米)杆安装插座底部

防风雨组件

标准天气防护

迈耶声音设计的IP等级为IPX4(见第37页的“IP等级”)，用于标准天气防护，其中包括以下组件:

• 木材处理——在橱柜制造之前，原始木材经过特殊处理，可以渗透和稳定木材纤维，以承受大范围的温度和极端湿度。
• 机柜表面处理——组装好的机柜经过高度不透水的处理，包括密封底漆和面漆。这些涂层被涂在两个表面上，一个涂在内部，两个涂在外部。最后一步是两部分改性丙烯酸氨基甲酸酯，类似于军事应用。
• 驱动程序处理-所有锥形驱动程序都涂有防水密封胶。
• 外部保护-格栅框架涂层，以抗腐蚀，并安装到机柜的所有组件使用定制垫圈和不锈钢紧固件。
• 可拆卸式防雨罩-防雨罩的设计即使在风雨中也能保护连接器。
