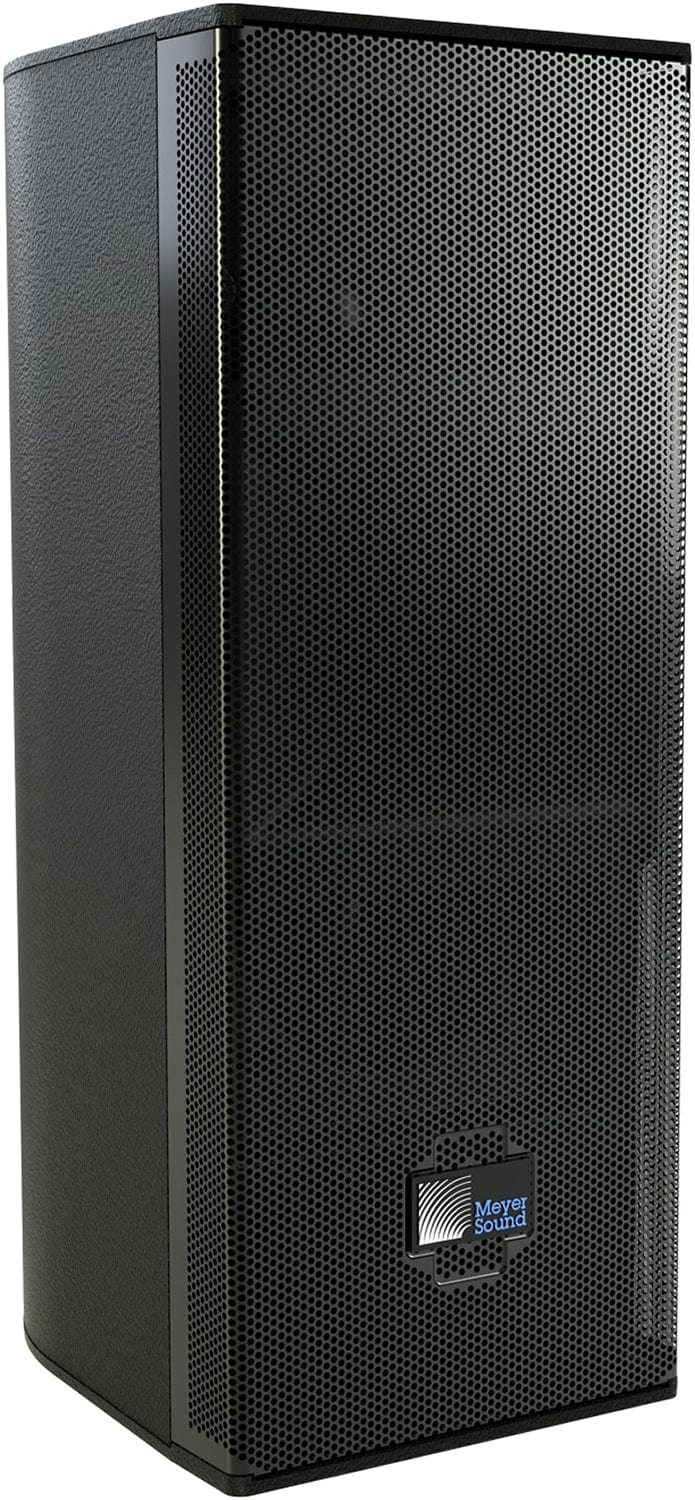

Meyer Sound ULTRA-X22自供电全范围扬声器，5针XLR

Meyer Sound ULTRA-X22自供电全范围扬声器，5针XLR

Meyer Sound的ULTRA-X22™设计将屡获殊荣的最先进的ULTRA-X40™点源技术扩展到尺寸和重量关键应用的更小版本。ULTRA-X22扬声器在非常紧凑的通风外壳中提供高功率输出，低失真和一致的极性响应。扬声器具有两个5英寸锥形低频驱动器和一个2英寸膜片压缩驱动器，以及一个可旋转的80°x 50°恒q喇叭。

特点:

• 紧凑、优雅、轻巧的铝制外壳，具有卓越的保真度和惊人的功率能力
• 非常平坦的幅度和相位响应确保音调精度和精确成像
• 宽模式覆盖广泛的听力区域
• 可旋转喇叭提供安装灵活性
• 整体支架安装和QuickFly®安装选项便于索具

规格:

• 声:
  • 工作频率范围:60hz – 18khz
  • 频率响应:65hz – 17.5 kHz±4db
  • 相位响应:95 Hz – 18 kHz±45°
  • 线性峰值声压级:128.5 dB，峰值系数为20 dB (m噪声)，123.5 dB(粉红噪声)，125 dB (b噪声)
• 覆盖范围:
  • 可旋转喇叭:80°x 50°
• 交叉:830hz
• 传感器:
  • 低频:两个5英寸锥形驱动器;6 Ω标称阻抗
  • 高频:一个2英寸膜片压缩驱动器连接到一个可旋转喇叭;8 Ω标称阻抗
• 音频输入:
  • 模拟音频版本:
    • 类型:差动，电子平衡
    • 最大共模范围:±15v DC，箝位接地，用于电压瞬态保护
    • 连接器:XLR 5针连接器，以适应平衡的音频和RMS信号。
    • 输入阻抗:10 kΩ引脚2和3之间的差分
    • 线路:
      • 引脚1:机箱/接地通过220 kΩ， 1000 pF, 15 V钳位网络，在音频提供虚拟接地提升
      • 引脚2:信号+
      • 引脚3:信号-
      • 引脚4:RMS(极性不敏感)
      • 引脚5:RMS(极性不敏感)
      • 机箱:接地和机箱
    • 标称输入灵敏度:0.0 dBV (1.0 V rms)连续是典型的噪声和音乐限制的开始
    • 输入电平:音频源必须能够产生+20 dBV (10 V有效值，14 V峰值)到600 m，在扬声器的工作带宽上产生最大峰值声压级
• 放大器:
  • 类型:三通道，d类
  • 总输出功率:峰值860w
  • 三、三、三:< 0.02%
  • 冷却:对流
• 交流电源:
  • 连接器:powerCON 20输入带环路输出;powerCON TRUE1 TOP在数字和天气保护装置上具有环路输出
  • 自动电压选择:90-265 V AC, 50-60 Hz
  • 安全额定电压范围:100 ~ 240v AC, 50 ~ 60hz
  • 通断点:90v交流通断，无关断;内部熔丝保护大于265 V AC
• 目前画:
  • 空闲电流:0.15 A rms (115v AC);0.13 A rms (230 V AC);0.16 A rms (100v AC)
  • 最大长期连续电流(>10秒):0.9 A rms (115v AC);0.5 A rms (230v AC);1.1 A rms (100v AC)
  • 突发电流(<1秒):1.6 A rms (115v AC);0.8 A rms (230v AC);1.8 A rms (100v AC)
  • 最大瞬时峰值电流:3.5 A峰值(115v AC);1.8 A峰值(230v AC);4.1 A峰值(100v AC)
  • 涌流:峰值< 20a
• 远程监控:
  • 模拟音频版本:可选RMS模块:双芯双绞线网络，通过RMServer硬件单元将放大器的所有工作参数报告给系统操作员的主机。
  • 数字音频版本:通过罗盘控制软件集成监控
• 物理:
  • 尺寸:宽:7.44英寸(189毫米)x高:19.04英寸(484毫米)x深:8.66英寸(220毫米)
  • 重量:27磅(12.3公斤)
  • 外壳:带有轻微纹理的黑色表面的铝
  • 两端各有两个集成的M8螺纹点;可选配件用于各种索具选项(见配件部分);4个M6螺纹孔，孔型为5英寸× 2.75英寸(127mm × 70mm)，用于安装第三方壁挂。
  • 防护格栅:粉末涂层，圆孔钢
