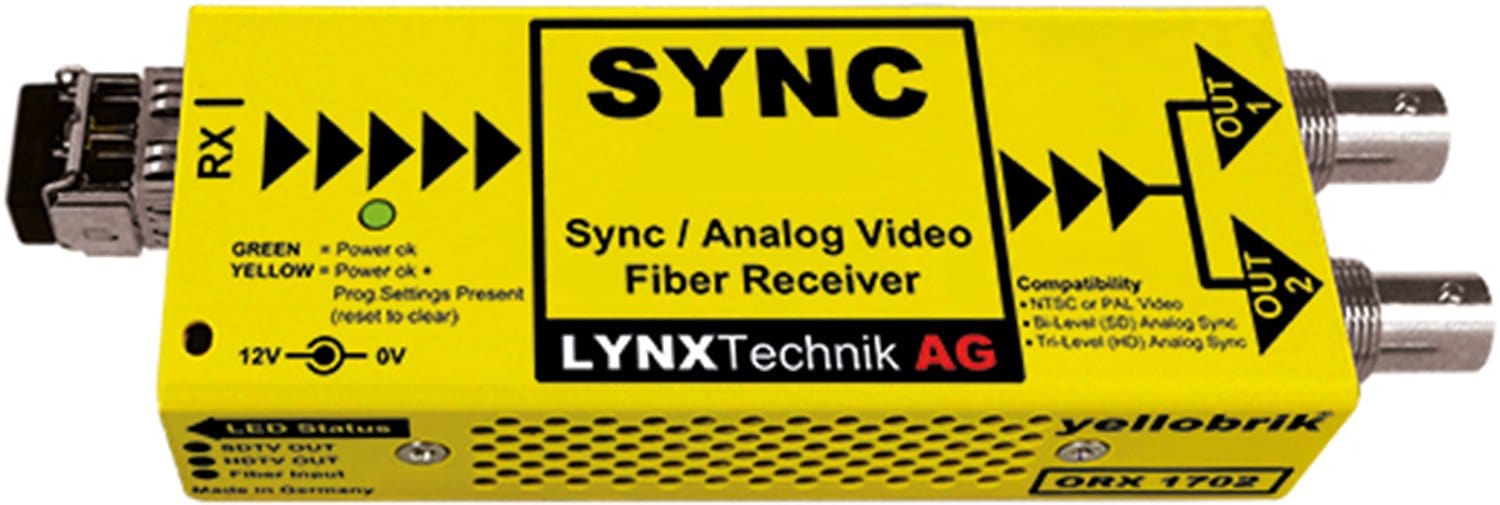

Lynx Technik AG ORX1702同步/模拟视频接收机
ORX 1702-1是一种紧凑的模拟同步或NTSC/PAL复合视频到光纤接收器。该设备是专门设计用于对抗长距离广播质量模拟参考和复合视频信号分布所涉及的限制。
特点:
- 支持模拟黑爆发,双电平,三电平同步信号和NTSC和PAL复合视频
- 两个输出
- 广播品质表现
- LC, ST或SC光纤连接的版本
- 提供多模式版本
- 支持热插拔和热插拔
- yelloGUI兼容访问额外的内部设置
规格:
- 光纤输入单模:
- 1 ×光纤输入
- LC, ST或SC连接
- Smpte 297m – 2006
- 输入范围(波长):1260nm ~ 1620nm
- RX灵敏度:-3dBm至-19dBm
- 模块一侧的RX有源LED
- 光纤输入多模式:
- 1 x光纤输入(LC连接)
- Smpte 297m – 2006
- 输入范围(波长)780nm ~ 880nm
- RX灵敏度:0dBm至-15dBm
- 模块一侧的RX有源LED
- 模拟输出:
- Sync =模拟黑突发/ SDTV双电平/ HDTV三电平,Video = NTSC / PAL复合视频,提供2个相同的输出,75欧姆BNC连接器
- NTSC SMPTE 170M, PAL CCIR624,(模拟三电平同步SMPTE ST 274, ST 296), 720p 50/59.94/60, 1080i 50/59.94/60, 1080p 23.97/24/25, 1080psF 23.97/24
- 回波损耗:46.5dB至10MHz
- 电源:+12VDC @ 3.5W标称-(支持8 – 24VDC输入范围)
- 物理:
- 尺寸:140mm x 42mm x 22mm(5.51“x 1.65”x 0.86“),包括连接器
- 重量:125克(4.4盎司)
- 环境温度:5 – 40ºC(41 – 104ºF) 90%湿度(不凝结)
- 光纤输入单模:
- 1 ×光纤输入
- LC, ST或SC连接
- Smpte 297m – 2006
- 输入范围(波长):1260nm ~ 1620nm
- RX灵敏度:-3dBm至-19dBm
- 模块一侧的RX有源LED
- 光纤输入多模式:
- 1 x光纤输入(LC连接)
- Smpte 297m – 2006
- 输入范围(波长)780nm ~ 880nm
- RX灵敏度:0dBm至-15dBm
- 模块一侧的RX有源LED
- 模拟输出:
- Sync =模拟黑突发/ SDTV双电平/ HDTV三电平,Video = NTSC / PAL复合视频,提供2个相同的输出,75欧姆BNC连接器
- NTSC SMPTE 170M, PAL CCIR624,(模拟三电平同步SMPTE ST 274, ST 296), 720p 50/59.94/60, 1080i 50/59.94/60, 1080p 23.97/24/25, 1080psF 23.97/24
- 回波损耗:46.5dB至10MHz
- 电源:+12VDC @ 3.5W标称-(支持8 – 24VDC输入范围)
- 物理:
- 尺寸:140mm x 42mm x 22mm(5.51“x 1.65”x 0.86“),包括连接器
- 重量:125克(4.4盎司)
- 环境温度:5 – 40ºC(41 – 104ºF) 90%湿度(不凝结)
