Lake LM44音频处理器

Lake LM44音频处理器

音频系统处理器与提高余弦EQ和同步跨平台参数调整扬声器管理和系统控制在高性能应用

产品特性

功能强大，紧凑，功能齐全的独立数字音频系统处理与无与伦比的凭据:lm44提供四输入/四输出模拟配置，适用于各种系统信号处理和路由应用。lm44还提供8 × 8 AES3数字I/O和4 × 8 Dante网络I/O，所有这些都具有全面的信号路由，以提供Dante闯入/突破和故障转移功能。两个lm44单元可以堆叠和连接，作为一个8 × 8处理器的功能。

lm44提供了输入/输出信号灵活性和故障安全操作的终极组合。通过Dante网络以及AES3数字和模拟接口接受音频输入。LAKE控制器中的简单编程允许多个用户配置的自动切换场景。例如，信号可能分布在Dante网络上，其中AES3输入源故障切换到模拟-并且结果自动级联到所有Dante接收器。此外，LM系列的双冗余网络拓扑结构可以在一条以太网链路出现问题时实现无缝切换。

lm44总共提供了8个输入路由器，可以独立配置多达4个输入故障转移优先级设置。任何这些输入路由器的输出都可以直接修补到任何模拟，AES3或Dante输出，而无需使用任何有价值的模块处理通道。

湖处理

LAKE处理的先进技术提供了无与伦比的力量来塑造和优化各种环境中的声音，无论扬声器系统，场地大小或声学，或节目材料。

规范

• 特性
• 模块配置:2个Contour模块或4个Mesa模块
• 通道处理:轮廓模式下6个，台面模式下4个
• 输入路由器:8个输入路由器，每个路由器有4个优先级，无缝切换到低优先级
• 模块输入混频器:等高线模块为4ch，台面模块为8ch。混合所有输入路由器之间的任意比例。
• 输入处理:参数均衡器与Mesa和理想图形均衡器，两者都利用提高余弦算法
• 输出处理:线性相位或经典交叉，参数均衡器，搁置和全通滤波器
• 特点:延迟，静音，相位，增益等。
• 限制:带有峰值和均方根限制器的LimiterMax。可配置MaxRMSLevel, MaxRMSCorner, MaxRMSAttack, MaxRMSRelease和MaxPeakLevel
• SuperModule兼容:是的
• 音频性能
• 转换分辨率:24位
• 内部采样率/数据路径:96khz / 32位浮点数
• 产品传播延迟:最佳情况(AES同步96 kHz到AES同步96 kHz通过模块)0.871 ms模拟(模拟输入到模拟输出通过模块)1.049 ms直通(模拟输入到AES同步96 kHz旁路模块)0.158 ms
• 最大可用用户延迟:2秒
• 模拟
• 输入和输出:4个输入4个输出
• 频率响应，模数转换:+/-0.1 dB, 20hz至20khz
• 频率响应，数模转换:+/-0.03 dB, 20hz至20khz
• (THD +噪声、输入:0.00024%典型频率为1khz
• (THD +噪声,输出:0.00037%典型频率为1khz
• 动态范围，输入:116分贝
• 动态范围:115分贝
• 输入阻抗:20欧姆平衡，10欧姆不平衡
• 输出阻抗:50欧姆
• 最大输入电平:+ 26 dBu
• 输入灵敏度-数字满量程设置:+ 12dbu + 26dbu
• 最大输出电平:21 dBu
• 相声,输入:-98 dB, 20hz至20khz
• 相声,输出:-98 dB, 20hz至20khz
• 共模抑制比(CMRR):> 70db, 20hz ~ 20khz
• 但丁音频网络
• 输入和输出:4路输入，8路输出
• 支持的采样率:48、96千赫
• 支持冗余路径:无故障双冗余但丁使用两个以太网网络
• 接收延迟:0.5 ms, 0.8 ms, 1.3 ms, 4 ms
• 设备预设
• 框架预设One hundred.。
• AES3/EBU(可根据需要提供采样率转换器):
• 输入和输出:8个输入，8个输出
• 支持的采样率:44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz (I/O可单独选择)
• 支持决议:最高24位
• 噪音:在96 kHz采样率为0.00002%，在44.1 kHz采样率为0.00006%
• 动态范围:Base48 -140 dBFS, Base44 -125 dBFS
• 孵蛋的
• 时钟选择:手动或自动根据优先级方案
• 振荡器类型/同步:高品质VCXO时钟可提供Dante主时钟或从时钟。与Dante网络自动同步。
• Base48:2(初级及SRC)
• Base44:1 (SRC)
• 时钟精度:<±7 PPM
• GPIO
• 输入:2通用输入(GPI)，支持外部触点闭合
• 输出:2个内部触点闭合的通用输出(GPO)
• 软件可配置输入控制:待机状态、静音状态、双预置召回
• 软件可配置输出指示:待机状态、静音状态、故障状态、就绪

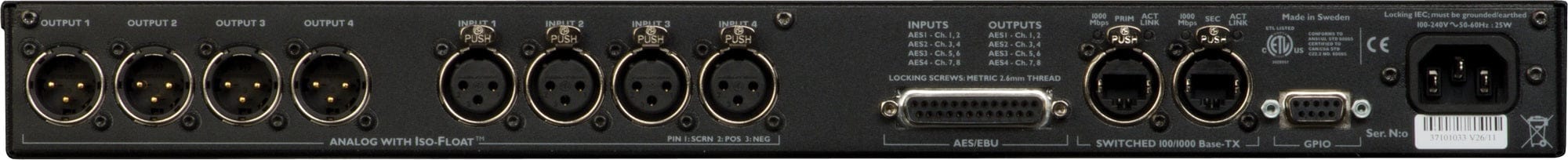

• 后面板接口
• 模拟输入和输出:4 + 4 XLR
• AES输入输出:DB-25，可选择终止
• 以太网端口:自动100/1000，自动上行，2个Neutrik etherCON RJ45连接器
• GPIO:db – 9
• 力量:可拆卸锁定3针IEC
• 控制监控界面:通过以太网湖泊控制器软件，或DLM(第三方协议)

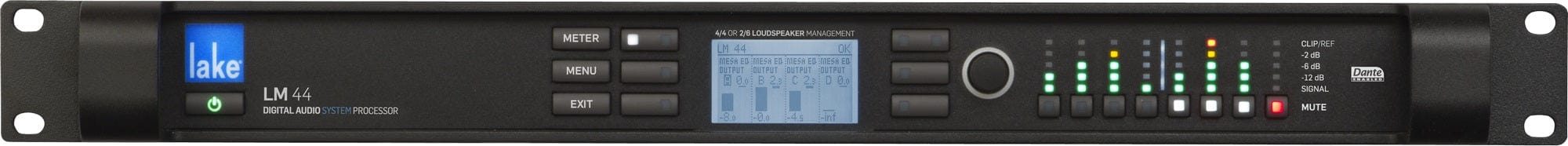

• 前面板用户界面
• 显示:日光可读单色(128 x 64)
• 米:每个通道的信号电平和夹子指示器的LED
• 沉默的访问:每个处理通道专用静音按钮和LED指示
• 菜单:直观和强大的用户界面与软键
• 系统状态指示:LED故障和警告显示和详细说明
• 参数调整:单/多参数编辑与旋转编码器
• 权力
• 额定电压:100 – 240 vac
• 工作电压:70-265伏交流电
• 能源消耗:最大30w
• 维
• 维度:483毫米(19\”)，44毫米(1u)， 290毫米(11.5\”)
• 重量
• 重量:5公斤(11磅)
• 完成
• 完成:黑色漆钢底盘与铸铝手柄
• 批准
• 批准:Ce, ansi / ul 60065 (etl)， csa c22.2号。60065年,美国联邦通讯委员会
