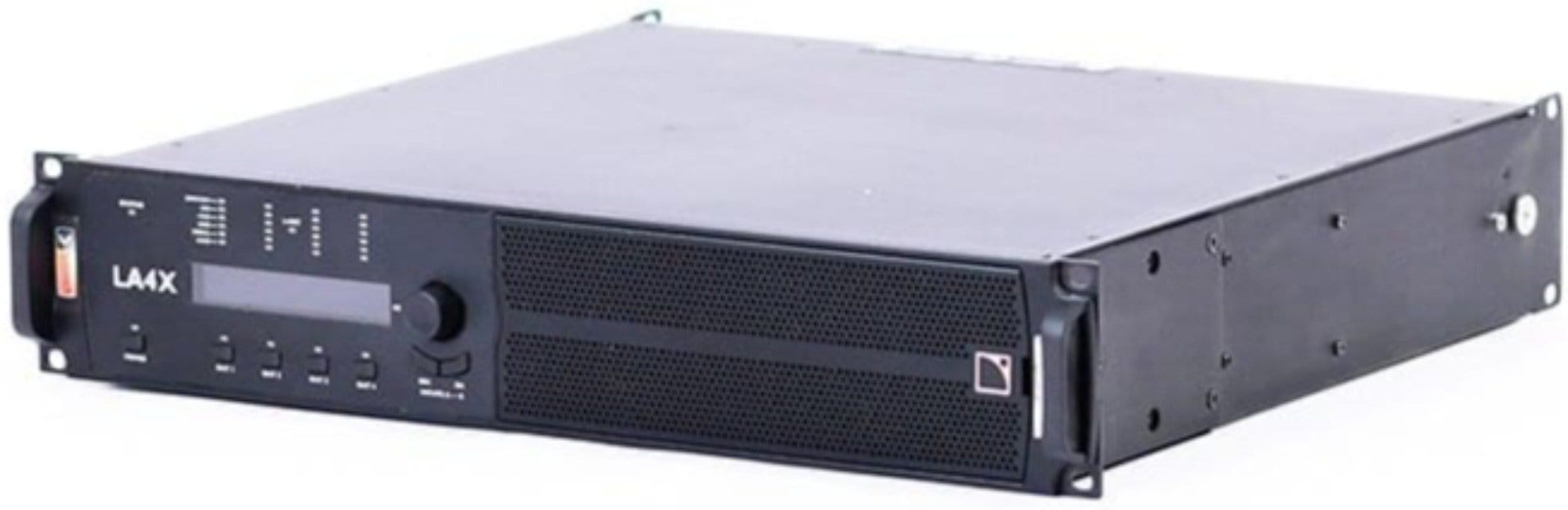

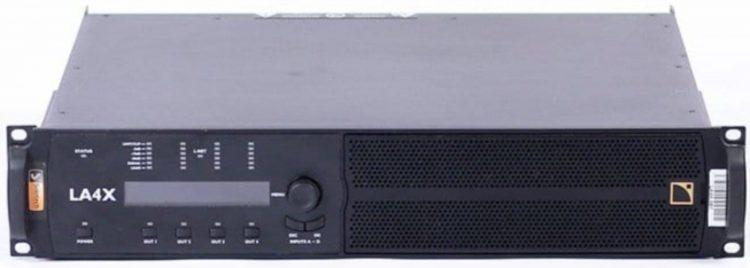

L-Acoustics LA4X 4通道放大控制器

L-Acoustics LA4X 4通道放大控制器

系统放大器(D类)，输出功率为4 × 1000w，有效值为4或8欧姆，A/D转换器和集成DSP处理器。灵活的4 x 4矩阵与4个输入和4个输出。电源通过SMPS(开关模式电源)与功率因数校正(PFC)。温控风扇散热。SpeakONTM扬声器连接器。以太网连接器可以传递AVB音频并用于远程控制和监控。模拟和数字(AES/EBU)音频输入与链接。前面板用户界面显示。DSP提供IIR和FIR滤波器，延迟调整，轮廓滤波器和空气吸收补偿滤波器。防止热过载和过度偏移。内置库与所有制造商的扬声器和10个用户内存位置的出厂预设。

基于以太网的控制网络，速率高达1gbit /s。支持通过米兰AVB协议的数字音频信号传输。“自动回退”选项从数字到数字或数字到模拟。控制网络的设计，多达253个控制器功率放大器在星型，菊花链或混合排列。控制器功放与网络中的计算机通过CAT5e U/FTP或更高规格连接，采用标准RJ45连接器。网络管理软件可以在Windows和Mac OS X上运行，设计包括组件负载，信号水平，限制器活动，过载和故障消息。它也用于管理预设，以及调整输入增益，静音，延迟校正和滤波。可通过软件模块集成到更高级别的媒体控制系统中。

规格:

• 放大:
  • 输出功率(无限制器200ms正弦脉冲，1khz， < 1% THD，所有通道):
    • 4 × 1000w在8或4欧姆
  • 最大输出电压:150v(峰值电压)
  • 放大类:高效D类
  • 建筑:4进4出
  • 频率范围:20 Hz – 20 kHz(±0,25 dB, 8欧姆)
  • 失真THD+N: < 0.05% (20hz – 10khz, 8欧姆，低于额定功率11db)
  • 输出动态范围:110 dB (20 Hz – 20 kHz, 8欧姆，a加权)
  • 噪声水平< -71 dBV (20 Hz – 20 kHz, 8欧姆，a加权)
  • 放大增益:32db
  • 通道间隔:> 80db (1khz, 8欧姆)
  • 输出延迟:从0到1000毫秒可调
• DSP:
  • SHARC 32位，浮点，96 kHz采样频率
  • 路由输入/输出:灵活的4 × 4路由和求和矩阵
  • 模拟和数字输入的延迟:
    • 在标准操作模式:3.84毫秒
    • 在低延迟操作模式下:0.76 ms
• 模拟输入:
  • 4通道
  • 输入阻抗:22 kOhm(平衡)
  • 最大输入电平:22dbu(平衡，THD 1%)
  • 4级联24位A/D转换器(128 dB动态范围，20 Hz – 20 kHz, A加权)
• 数字输入:
  • 4通道与主动链接和故障安全继电器
  • 标准:AES/EBU (AES3)或S/PDIF
  • 支持采样频率:44.1 kHz ~ 192khz
  • 字长:16 ~ 24位
• 采样率转换器(SRC):
  • 采样频率:96 kHz
  • 字长:24位
  • 动态范围:140 dB
  • 失真THD+N: < – 120dbfs
• 输入增益:
  • 范围:- 12db ~ + 12db
  • 步骤:0.1 dB
• 真空断路输入:
  • 米兰™认证
  • 4通道48 kHz / 96 kHz从1流多达8通道
  • 标准:以太网AVB IEEE 802.1BA-2011，编号:1，类别:A
  • 延迟:最大2毫秒
  • 格式:AAF PCM32或IEC 61883-6 AM824在48 kHz或96 kHz
  • 时钟:在连接的AVB输入流的时钟上同步
• 连接器:
  • 模拟输入:4制，3P XLR fem。线路输入与被动连接3P XLR公链路输出。
  • 数字输入:2个AES/EBU输入3P XLR fem。(2通道)带有电子缓冲3P XLR公链路输出和故障信号继电器
  • 双端口千兆以太网接口，2 × RJ45/etherCON 1gb /s
  • 电源:PowerCon 100v AC ~ 240v AC +/- 10%， 50hz ~ 60hz
  • 扬声器输出:
    • 4P表示输出1到4
    • 2 .说出2和4的2P
• 显示:
  • 2 × 24字符LCD显示
  • 信息LED:电源、网络、状态
  • 输出通道LED:静音，负载，信号，电平，限制/剪辑
  • 电源按钮，通道选择按钮，菜单按钮，编码器轮
• 第三方管理方案:
  • QSC Q-SYS™
  • 快思聪®
  • 爱思创®
  • SNMP(简单网络管理协议)
• 操作条件:
  • 工作温度:0°C / 32°F和50°C / 122°F之间
  • 冷却系统:2个一体化温控风扇
• 物理数据:
  • 尺寸(宽，高，深):483毫米，88毫米，420毫米/ 19英寸，3.5英寸，16.5英寸
  • 机架安装:2U
  • 重量(净):11.3公斤/ 24.9磅
  • 知识产权:IP3x
  • 完成:黑色
