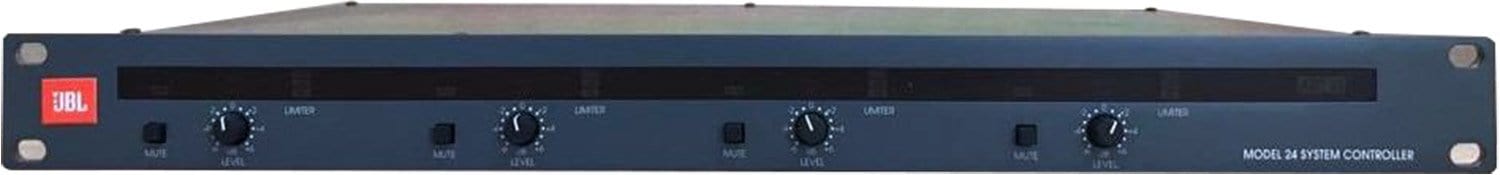

JBL ASC24 2×4通道交叉和信号处理器

JBL ASC24 2×4通道交叉和信号处理器

只能作为一个完整系统的一部分购买吗

ASC24为阵列系列扬声器提供了两个模拟通道的双向信号处理。为了确保最佳的声学性能，仔细考虑了整体电路拓扑结构。ASC24实现了非常低的本底噪声、平滑的幅度响应和最大的安全动态范围。在有源信号路径中使用低噪声组件保证任何应用的安静性能。每倍频24dB Linkwitz-Riley型交叉滤波器，相位补偿，均衡和限制每个输出相结合，提供出色的音质。30Hz高通滤波器可防止次声(亚音速)损伤。ASC24采用中滤波器型限流电路。限制发生在两个较小倾斜的交叉阶段之间，以减少频带扩展，并在限制期间在交叉点周围产生更平滑的响应。为了降低噪声，限制器被放置在音频信号的侧链中，在较低的操作电平期间将其从直接音频电路中移除。

特点:

• 双通道模拟控制器:为阵列系列扬声器配置
• 完整的信号处理:
  • 交叉过滤器
  • 相位补偿
  • CD喇叭均衡
  • 具有开关可选阈值的中滤波器类型限制器
• 方便的控制:水平修剪控制和通道静音位于快速调整的前面板。

规格:

• 扬声器系统兼容性:阵列系列:4890,4891,4892,4892-90,4894,4894-90
• 配置:2通道2路输出
• 输入输出:
  • 输入:2通道，最大电平+20dBu, 10KΩ阻抗，引脚2+
  • 输出:4个波段，最大电平+20dBu进入600Ω阻抗，引脚2+
  • 输出阻抗:47Ω
• 控制与指标:
  • 前面板控制:±6dB装饰控制前面板
  • 每个输出带静音
  • 后面板控制:每个输出频带的限制器阈值，1dB步骤，通过旋转开关
  • 交流电压可选
  • 显示:带式，静音，信号显示，限位功能
• 性能:
  • 动态范围:>110dB
  • 总谐波失真:典型值<0.005%，最大值0.1%
  • 输出通道静音:每个输出，自动上电和下电(4秒)
  • 标称增益:0dB(单位增益)
  • 交叉:24dB/oct Linkwitz-Riley, 1kHz
  • 限制:
    • 通过后面板上的开关(从-10dB到+5dBu)，用户可调节1dB步长阈值。
    • Mid-filter类型
    • 限位比>20:1
  • 频率响应:30hz ~ 20khz
  • 高通滤波器:30Hz
• 物理:
  • 电源要求:可选120V或240V， +10%/ -20% 50/ 60hz
  • 尺寸(高x宽x深):44.5 x 483 x 292毫米(1.75 x 19 x 11.5英寸)
  • 重量:4公斤(8.8磅)
