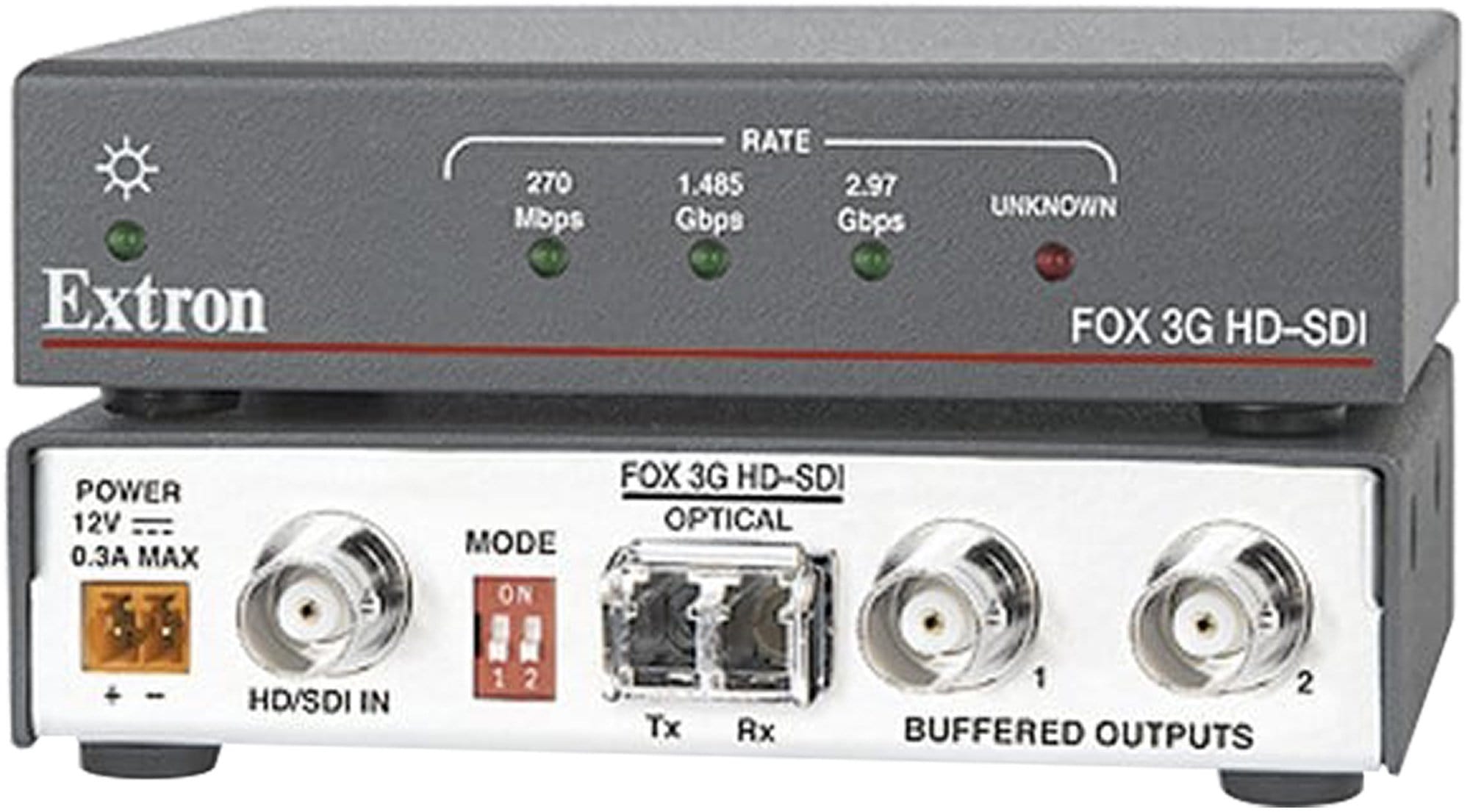

Extron FOX 3G HD-SDI光纤扩展器可以通过一根光纤实现3G- sdi视频的长距离传输，其中包含嵌入式音频和元数据。专为可靠性和卓越的高分辨率图像性能而设计，它使用Extron全数字技术传输高达2.97 Gbps的信号，包括3G-SDI, HD-SDI和SDI。为了优化与FOX 3G HD-SDI之间的SDI信号传输，输入信号自动均衡，输出信号重锁。FOX 3G HD-SDI可以在各种用户可配置模式下作为发射器和接收器。它非常适合用于数字标牌，广播和制作，租赁和舞台，以及医疗应用。

特点:

• 将3G-SDI、HD-SDI和SDI信号通过一根光纤扩展到很远的距离—FOX 3G HD-SDI支持最高2.97 Gbps的数据速率，符合SMPTE 259M、292M、424M和ITU数字视频标准。FOX 3G HD-SDI P SM也符合SMPTE 297-2006标准。
• 输入:BNC连接器
• 输出:两个BNC连接器
• 传递嵌入式音频、辅助ID和元数据信息，以及SD/HD-SDTI数字视频信号—通过已发布的SMPTE和ITU数字视频标准允许的所有数据，包括嵌入式音频、辅助ID和元数据信息，以及SDTI、SMPTE 305M和HD-SDTI、SMPTE 348M数字视频信号。
• 支持270mbps ~ 2.97 Gbps的数据速率
• 缓冲输出上的输入均衡和重锁—FOX 3G HD-SDI自动均衡输入信号，并在其缓冲输出上重塑和恢复信号。
• 免疫病理信号模式-FOX 3G HD-SDI P SM- FOX 3G HD-SDI P SM对病理信号免疫，包括SMPTE RP 178和SMPTE RP 198为3G-SDI、HD-SDI和SDI定义的测试模式。
• 双缓冲输出-提供额外的系统功能。当FOX 3G HD-SDI配置为专用发射器时，输出也可用于本地监视器上的预览。
• 菊花链能力-当配置为专用接收器时，多个FOX 3G HD-SDI单元可以连接在一起，以便从单个发射器位置提供多个位置的显示。
• 3G-SDI收发器通过光纤以双向收发模式向第二个FOX 3G HD -SDI单元发送和接收数据
• 可提供850 nm多模型号，用于2公里(1.25英里)的中距离传输，1310 nm单模型号可用于30公里(18.75英里)的极端距离传输
• 工业标准LC连接器提供可靠的物理连接和精确的光纤芯对齐
• 实时状态LED指示灯，方便故障处理和监控
• 兼容Extron FOX矩阵开关的信号分配系统高达1000×1000和更大
• 兼容Extron FOX系列分布放大器
• JITC认证-成功完成互操作性和信息保障测试，用于政府应用程序和其他关键任务环境。
• 1“(2.5厘米)高，四分之一机架宽度金属外壳– FOX 3G HD-SDI具有低轮廓的外壳，可以方便而谨慎地安装在各种位置。
• 包括外部Extron Everlast™电源，更换部件#70-1175-01-提供全球电源兼容性，高可靠性和低功耗
• exon Everlast电源供应由7年的零件和人工保修

规格:

• 发射器和接收器之间的光纤互连
  • 数量/类型:1根光纤
  • 连接器:1个LC连接器
  • 操作距离:
    • 单模:30公里(18.75英里)使用单模(SM)电缆与SM单元
    • 多模:
      • 500m(1640\’)， 62.5µm OM1 MM (multi – mode)电缆，带MM单元
      • 1公里(3280\’)，50µm OM2多模(MM)电缆，带MM单元
      • 2公里(6561\’)，50µm OM3/OM4 2000mhz带宽激光优化多模(MM)电缆，带MM单元
  • 标称峰值波长:850nm, MM单位;SM单位为1310 nm
  • 传动功率:
    • 单模:- 5dbm，典型
    • 多模:- 5dbm，典型
  • 最大接收灵敏度:
    • 单模:- 18dbm，典型
    • 多模:- 12dbm，典型
  • 光损耗预算:
    • 单模:最大13db
    • 多模式:最大7db
• 视频
  • 信号类型:HD-SDI、SDI、3G-SDI数字视频信号
  • 收获:团结
  • 分辨率:8或10位，自动
  • 数据速率:270mbps, 1.485 Gbps, 2.970 Gbps
  • 操作标准:
    • 所有型号:SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
    • Fox 3g hd-sdi p: smpte 297-2006, smpte rp 178, smpte rp 198
  • 自动数据速率锁定:是
• 视频输入-发射机
  • 数量/信号类型:1单链路SDI、HD-SDI或3G-SDI数字分量视频
  • 连接器:1个母BNC
  • 数据速率:19mbps ~ 2.97 Gbps
  • 标称电平:0.8 Vp-p
  • 最小/最大电平:0.5 V至1 Vp-p无偏移
  • 阻抗:75欧姆
  • 回波损耗:≥15db @ 5mhz ~ 1.5 GHz
  • 直流偏置(最大。允许):5v
  • 输入耦合:交流
  • 输入电缆均衡:自动为高达- 30db的电缆损耗
    • 3 g-sdi:
      • 60米(200\’)使用Extron RG6电缆
      • 45米(150\’)使用Extron RG59电缆
    • HD-SDI:
      • 120米(400\’)使用Extron RG6电缆
      • 90米(300\’)使用Extron RG59电缆
    • SDI:
      • 150米(500\’)使用Extron RG6电缆
      • 120米(400\’)使用Extron RG59电缆
• 视频输出-接收机
  • 数量/信号类型:2单链路SDI, HD-SDI，或3G-SDI数字分量视频
  • 连接器:2个母BNC
  • 重新时钟:自动270 Mbps, 1.485 Gbps, 2.97 Gbps，或绕过无法识别的速率
  • 标称电平:0.8 Vp-p
  • 最小/最大电平:0.5 V至1.0 Vp-p
  • 阻抗:75欧姆
  • 回波损耗:>25 dB @ 100 MHz
  • 直流偏置:±5 mV，输入为0偏置
• 一般
  • 电源:
    • 外部
    • 输入:100- 240vac, 50- 60hz
    • 输出:12 VDC, 0.5 A, 6瓦
  • 电源输入要求:12vdc, 0.3 A
  • 温度/湿度:
    • 储存:-40至+158°F(-40至+70°C) / 10%至90%，不冷凝
    • 工作范围:+32至+122°F(0至+50°C) / 10%至90%，不冷凝
  • 冷却:对流，无通风口
  • 安装:
    • 机架安装:是的，与可选的机架架套件
    • 家具安装:是的，可选通过桌面或桌面下安装套件
    • 杆安装:是的，与可选的杆安装套件
  • 外壳类型:金属
  • 外壳尺寸:
    • 1.0\”高x 4.3\”宽x 3.0\”深(四分之一架宽)
    • (高2.5厘米宽10.9厘米深7.6厘米)
    • (深度不包括连接器。)
  • 产品重量:0.5磅(0.3公斤)每单位
  • 振动:ISTA 1A纸箱(国际安全运输协会)
  • 法规遵从性
    • 安全:CE、c-UL、UL
    • EMI/EMC: CE, C-tick, FCC A级，ICES, VCCI
  • 产品保修:3年零配件及人工
