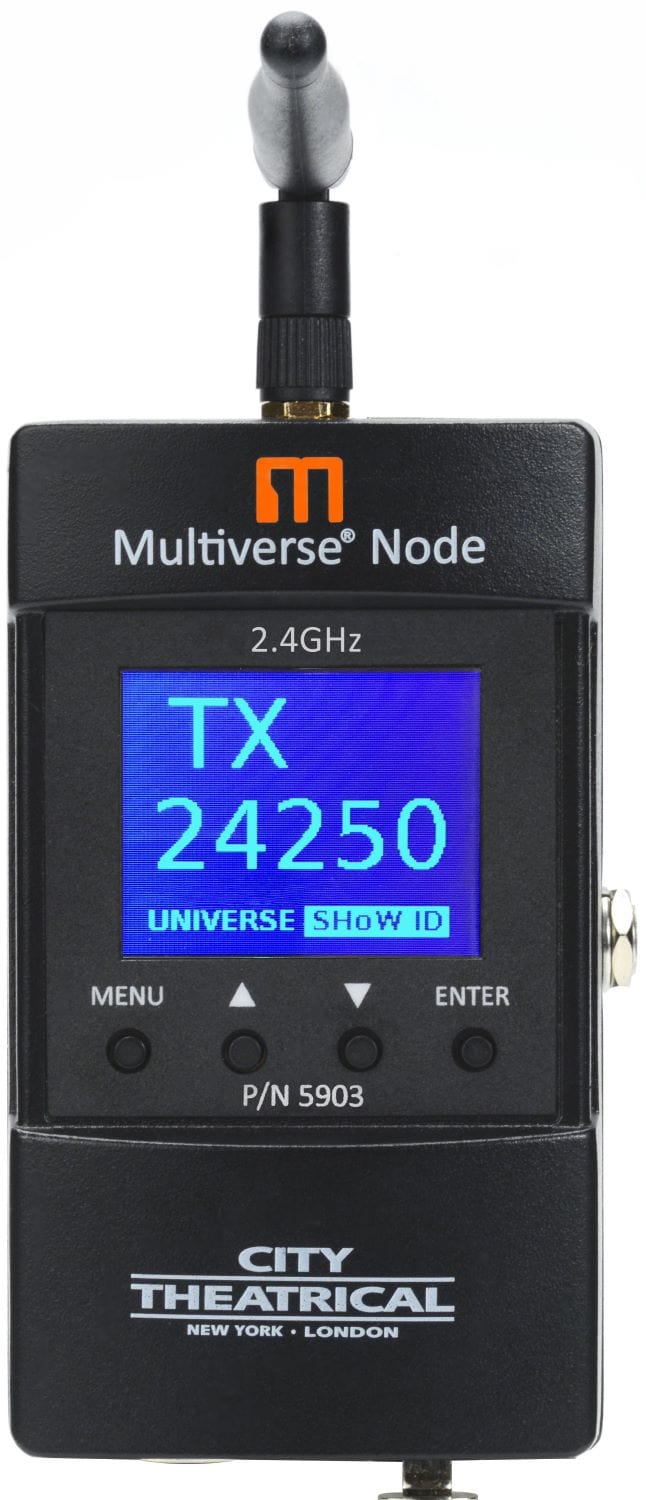

ETC CT-5903 Multiverse节点DMX收发器- 2.4GHz

ETC CT-5903 Multiverse节点DMX收发器- 2.4GHz

城市剧院的多元宇宙节点是多元宇宙系统的第一个组成部分。

每个多元宇宙节点都是一个收发器。作为一个单一的宇宙发射器，它的功能类似于Multiverse®SHoW Baby®和传统的SHoW DMX SHoW Baby®产品的即插即用方式，也有一个完整的用户界面，有四个按钮和一个背光液晶显示器。作为接收者，多重宇宙节点是多重宇宙系统中主要的单一宇宙独立接收者，并且可以成为更大的多重宇宙设置的一部分。

多重宇宙节点2.4GHz (P/N 5903)包含一个2.4GHz无线电，可在全球范围内使用。

特性

• 广播电台的选择—发送和接收在2.4GHz频段(P/N 5903)或2.4GHz或900MHz频段(P/N 5902)。
• mDMX (Multiverse SHoW id only)mDMX是一种针对无线广播优化的DMX形式，可显著减少广播数据，从而减少不必要的无线电能量。
• mRDM (Multiverse SHoW id only)-多元宇宙能够在不干扰DMX广播的情况下广播RDM信息。即使在有线RDM系统中也无法使用此功能。
• 显示密钥安全性(Multiverse仅显示id)-显示密钥是一个额外的三位数代码，可以添加到多元宇宙的显示ID，将防止任何其他系统设置在相同的显示ID干扰您的系统。
• 前向纠错(仅限多元宇宙显示id)-允许接收方检测和纠正无线数据传输中可能出现的错误。
• 超低延迟—系统总平均延迟为4ms。
• 用户可选择自适应扩频跳频-自适应扩频跳频识别和屏蔽包含干扰的跳频信道，在跳频序列中用替代信道代替它们。
• 可调输出功率有时应用程序需要最可用的广播功率，但许多娱乐系统可以利用较低的输出功率来减少对场地中其他无线电系统的有害影响，减少反射并提高性能。
• idcity剧院一直生产无线DMX产品，允许用户选择最佳的传输方法。用户可以选择全带宽跳频、限于频谱部分的跳频(包括Wi-Fi范围以外的频谱区域)或自适应跳频。
• 支持协议:ANSI E1.11 DMX512-A;E1.20 RDM
• 兼容所有Multiverse和SHoW DMX Neo产品
• 用户可以选择一个宇宙接收
• 一个非常简单的用户界面来设置SHoW ID和宇宙
• RDM代理和响应器功能

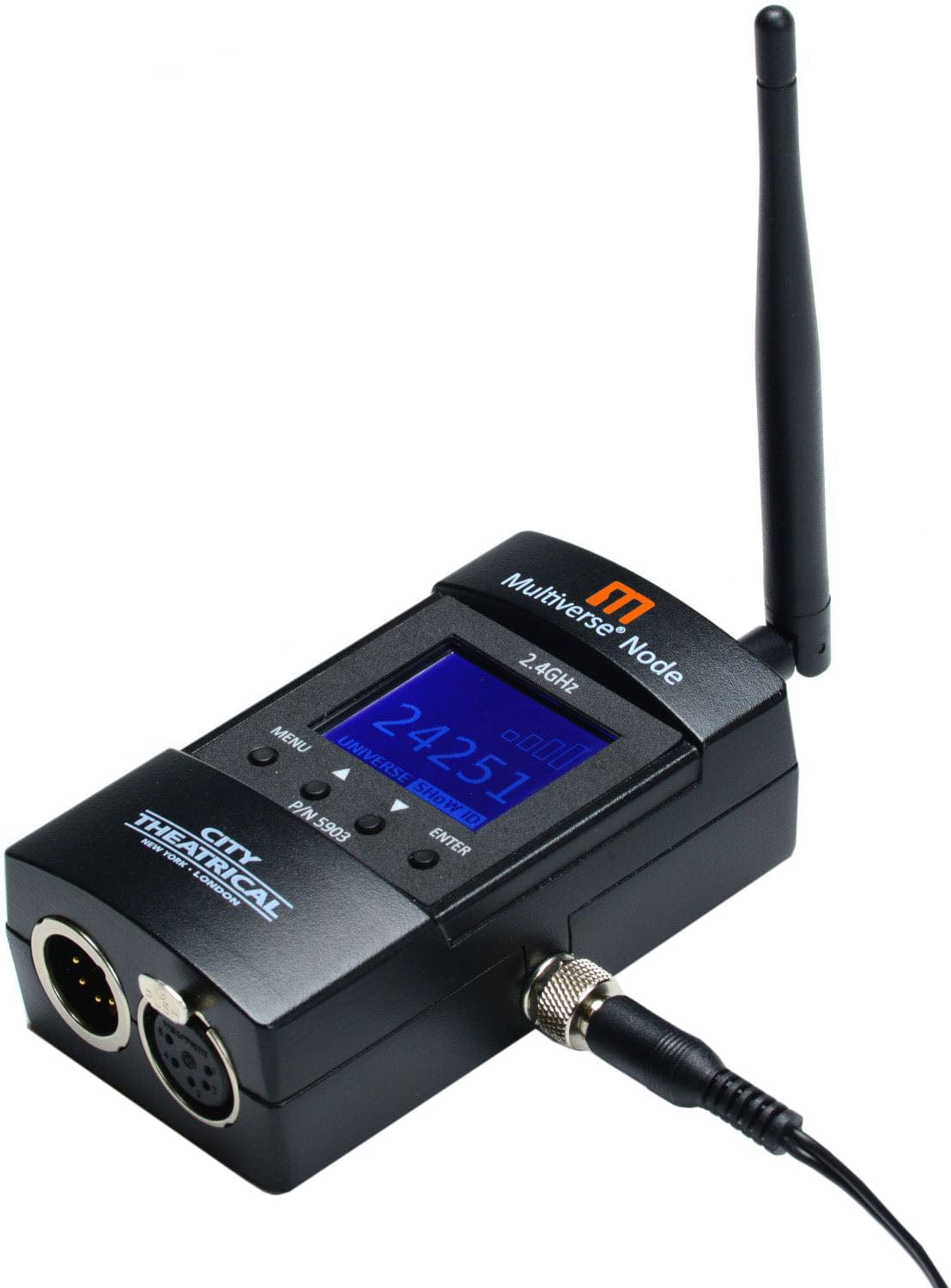

• DMX 5针输入和输出/通过端口
• 坚固的铸铝外壳
• 天线:Omni宽带900MHz/2.4GHz, 2dBi/4dBi (P/N 5902);全宽带2.4GHz, 4dBI (P/N 5903)
• 自动选择发送或接收模式
• 固件可通过USB端口更新
• 带锁定连接器的CL2电源
• 内置自动选择DMX512终止
• 可选择的显示超时和亮度水平

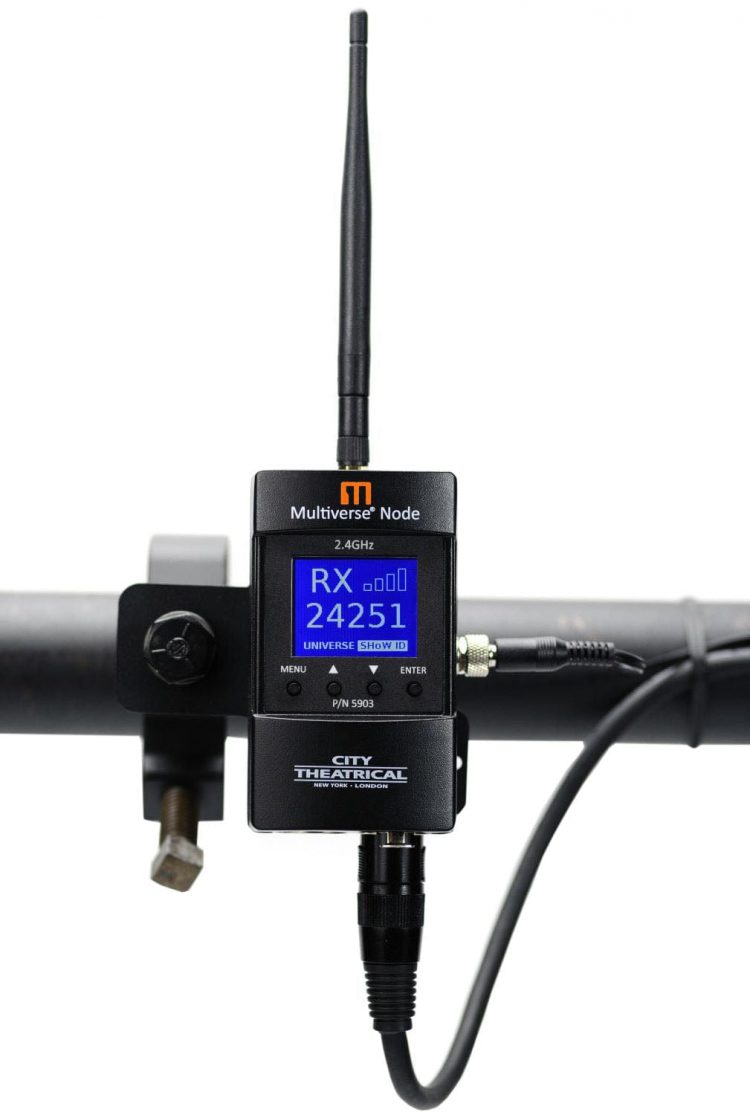

• 悬挂支架:用于悬挂在管道或桁架上的悬挂支架

规范

• 产品信息
• 产品名称—Multiverse节点2.4GHz

”

• 零件号– 5903

”

• 最大并发宇宙– 1
• 频率范围– 2400 – 2480 MHz
• 物理规格
• 长度– 102.8毫米(4.05英寸)
• 宽度– 60毫米(2.36英寸)
• 高度– 36.47毫米(1.44英寸)
• 重量– 0.4公斤(0.4磅)
• 建设-压铸铝，黑色
• 连接规范
• 锁定DC插孔，5.5mm x 2.1mm管，中心正极，对接深度12.1mm(此电源连接器与SHoW Baby不兼容)
• 5针XLR DMX512输入和输出/通过端口
• RP-SMA母天线连接器
• USB Type-A接口
• 功能

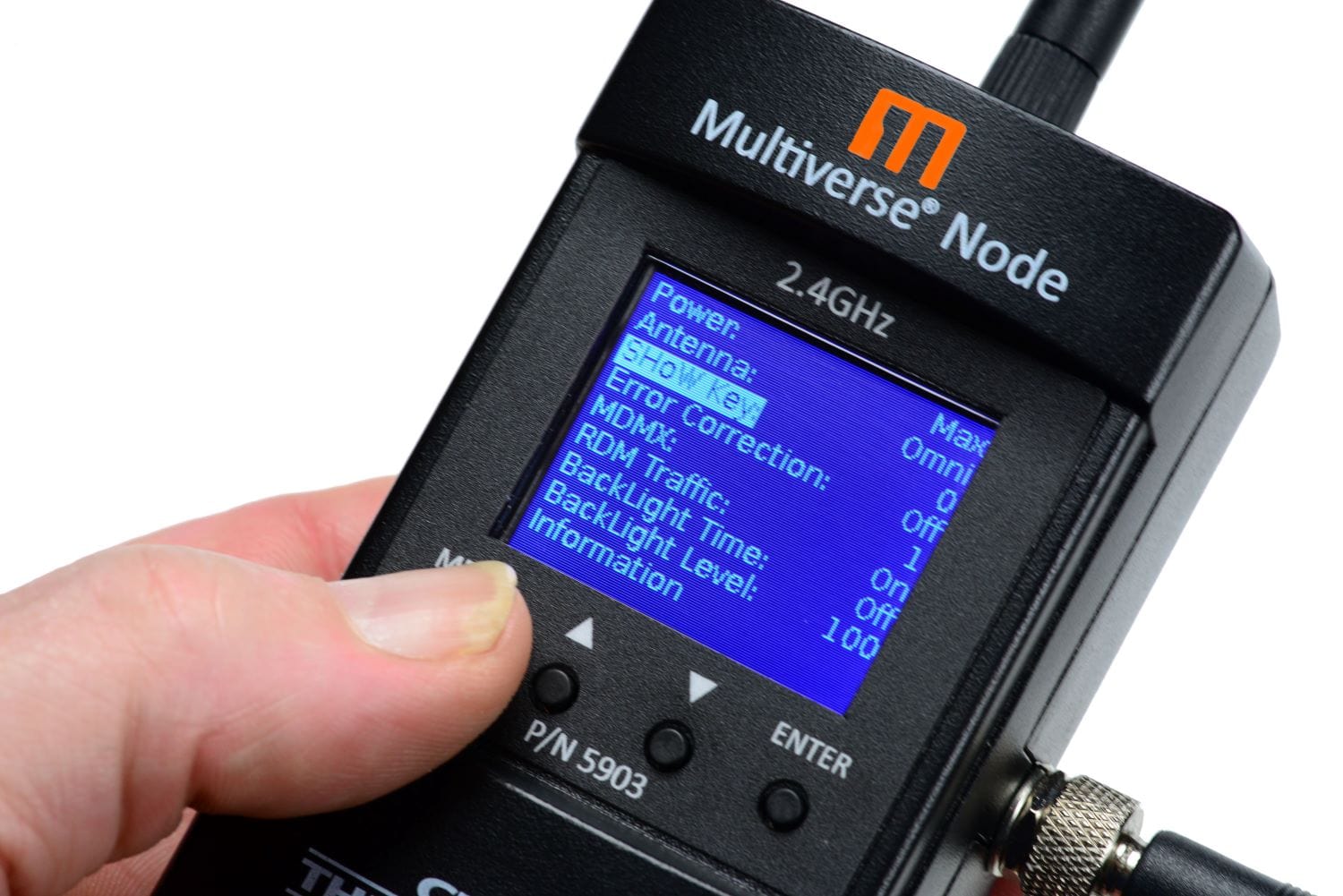

• 用户界面– 4按键/背光液晶显示
• RDM特性– RDM Proxy, RDM Responder
• 权力
• 输入功率– 5-30vdc, 0.6w
• 马克斯画– 12V时最大45mA
• 交流适配器电压– 100VAC至240VAC 50/60Hz
• 无线电技术
• 延迟-平均4毫秒
• 射频灵敏度– -95 dbm
• 数据丢失行为-输出停止
• 广播的权力– 3.2mW, 10mW, 32mW, 100mW EIRP
• 播放模式-自适应，Full, Low, Mid, High, Max
• 显示id– 217(世界)
• 其他产品信息
• 使用环境——室内
• 工作温度– 0℃~ 40℃
• 储存温度– -40℃~ 85℃
• IP评级——IP50
• 合规– FCC, IC, CE, ARIB, RoHS
• 保修-一年
