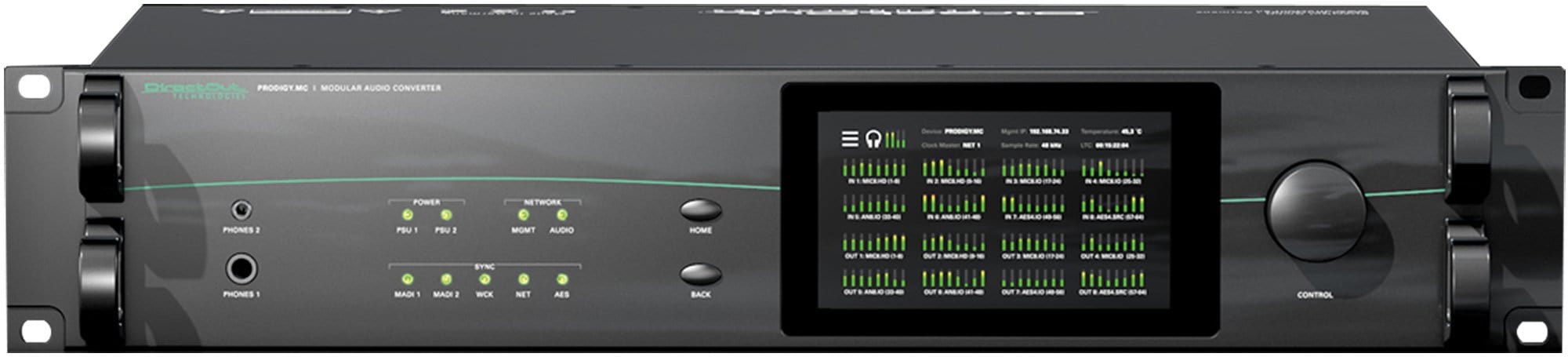

Directout神童。MC模块音频转换器

Directout神童。MC模块音频转换器

神童。MC是一个模块化的音频转换器，设计用于解决现场声音，广播，安装和录音的众多应用，使用单个硬件框架。它是完全模块化的，可以根据特定的要求进行配置，从而节省预算，并通过未来的升级灵活地应对全球媒体环境的变化。

模块化的方法，最大的灵活性

I/O包括8个本地插槽，用于模拟线电平/麦克风输入和AES3模块。每个模块有八个通道，PRODIGY。MC提供多达64个本地输入和输出。硬件还支持两个MADI和一个网络音频选项。MADI插槽可选配BNC、SC光和SFP模块，网络音频板可选配Dante、RAVENNA/AES67或SoundGrid。信道容量总计为320个输入和324个输出，由基于信道的路由矩阵进行管理。

网络音频和无缝互操作性

网络音频模块旨在适应不同的格式，以满足当前和未来各种应用的需求。

新设计的RAVENNA模块符合AES67, ST 2110-30 / -31，并支持所有ST 2022-7等级。作为JT-NM测试计划的成功参与者，RAV2作为符合SMPTE 2110标准的设备被列入JT-NM测试目录。

FastSRC™是一种低延迟采样率转换器，可用于MADI I/O和音频网络I/O切换，并确保数字源不同步时无缝交换。

使用Dante选项，硬件可以是音频控制台的前端，也可以是独立的转换器和路由系统。Waves Audio的SoundGrid提供极低延迟的音频传输，并允许Waves服务器连接插件插入。macOS®和Windows®的虚拟声卡可以直接与任何DAW进行多轨录音和虚拟声音检查。

控制是关键，本地和远程多重访问

globcon远程控制，基于浏览器的GUI和前面板触摸显示确保了最终的可用性。

globcon软件在Mac/PC/基于linux的系统中提供对多件设备的完全控制，并具有全面的快照管理和选择性召回范围集。它还支持触发器管理，其中包括OSC和MIDI控制，例如从平板设备。

通过gpio可以实现自动监视和红灯控制。后面板上的USB端口可通过环球桥接器连接和控制传统设备。

安全运行、监控

两个耳机输出提供任何I/O的本地监控。两个相位冗余电源保证设备的无缝运行。网络模块的内部交换机保证了网络域的冗余。

虽然Dante模块支持Dante冗余，但RAVENNA模块根据ST 2022-7提供流冗余。

EARS™(增强型自动冗余交换)可用于多种输入组合。EARS™是一种防止输出信号中断的系统。它使用经过验证的BLDS™技术或导频音调触发。一个逻辑监视输入端的触发信号的状态。如果发生故障，它会自动切换到备份输入。

BLDS™发生器可以作为矩阵中的虚拟源进行修补，并通过自动故障转移切换提供连接监控。

内部LTC读取器在触摸屏上或通过globcon控制软件显示输入的线性时间码，可用于触发任何动作。

规格:

• 转换器模块
  • AN8。IO – 8ch线输入/输出，2 x DSUB-25，平衡
  • AN8。I – 8ch线输入，1 x DSUB-25，平衡
  • AN8。O – 8ch线输出，1 x DSUB-25，平衡
  • MIC8.HD。I – 8ch高清输入，1 x DSUB-25，平衡
  • MIC8.HD。IO – 8ch高清输入/线输出，2 x DSUB-25，平衡
  • MIC8.LINE。IO – 8ch麦克风输入/线路输出，2 x DSUB-25，平衡
  • MIC8.LINE。I – 8ch麦克风输入，1 x DSUB-25，平衡
  • AES4。IO – 4端口AES3输入/输出，1 x DSUB-25(8音频通道)
  • AES4.SRC。IO – 4端口AES3输入带SRC /输出，1 x DSUB-25(8音频通道)
• MADI模块
  • BNC。IO – 64ch MADI, 1x同轴BNC输入，1x同轴BNC输出，75 Ω
  • SC.IO – 64 ch MADI, 1x SC-Socket双工多模式(请求单模)
  • SFP。IO – 64ch MADI, 1x SFP笼(与DirectOut提供的SFP模块相匹配)
• 网络模块
  • 雷夫。IO -音频网络RAVENNA / AES67(2个RJ45, 1个SFP)
  • 音频网络RAVENNA / AES67(2个RJ45, 1个SFP)带采样率转换器
  • 但丁。IO -音频网络DANTE(2个RJ45, 1个SFP)
  • DANTE. src . io -音频网络DANTE(2个RJ45, 1个SFP)带采样率转换器
  • SG。IO* -音频网络SoundGrid(2个RJ45, 1个SFP)
• 数字
  • 采样率:44.1、48、88.2、96、176.4、192 kHz(±12.5%)
  • MADI格式:48k / 96k帧，56 / 64通道，S/MUX模拟I/O
  • 模拟I/O电平(线):+15 / +18 / +24 dBu可通过模块上的跳线改变
• MIC8.HD.I
  • 输入灵敏度:- 55dbu ~ + 30dbu
  • EIN: -128 dBu
  • THD @ -1 dBFS: -113 dB
  • 频率响应:-0.15 dB (10hz) / -0.15 dB (20khz)
  • PAD: 30db(可切换)
  • 幻影电源:+ 48v(可切换)
• MIC8.LINE.IO
  • 输入灵敏度:- 55dbu ~ + 24dbu
  • EIN: -118 dBu
  • 信噪比:-115 dBFS (20 Hz – 20 kHz) / -118 dB(A)@ 0dB增益
  • THD @ -1 dBFS: -113 dB
  • 频率响应:-0.5 dB (10hz至FS/2)
  • PAD: 9db(可切换)
  • 幻影电源:+ 48v(可切换)
• A / D
  • 信噪比:-117.6 dB RMS (20 Hz – 20 kHz) / -119.9 dB(A)
  • THD @ -1 dBFS: -119 dB
  • 频率响应:-0,15 dB (10hz) / -0,15 dB (20khz)
• 承兑交单
  • 信噪比:-116.8 dB RMS (20 Hz – 20 kHz) / -119.5 dB(A)
  • THD @ -1 dBFS: -109 dB
  • 频率响应:-0,5 dB (10hz) / -0,15 dB (20khz)
• 额外的接口
  • 耳机输出#1:
    • 1 x 6.3 mm TRS插孔，单声道/立体声
    • 输出级别:max。+ 18 dBu
    • 信噪比:-115 dB RMS (20 Hz – 20 kHz) / -118 dB(A)
    • THD+N @ 0 dBFS: -105 dB @ 600 Ω
  • 耳机输出#2:
    • 1 x 3.5 mm TRS插孔，单声道/立体声
    • 输出级别:max。+ 12 dBu
    • 信噪比:-115 dB RMS (20 Hz – 20 kHz) / -118 dB(A)
    • THD+N @ 0 dBFS: -105 dB @ 600 Ω
  • 字时钟I/O: 1 x同轴BNC (75 Ω终端可切换)，AES11(也支持DARS)
  • GPIO
    • 2 x GPI (MOSFET开关)
    • 2个GPO (MOSFET开关)
  • USB USB 2.0用于ANDIAMO设备的传统控制
• 沟通
  • 远程软件:globcon软件控制集成web服务器与UI (HTML, JavaScript)
  • 外部管理/远程协议:JSON API, SNMP*
  • 远程网络:1x RJ45千兆以太网
• 全球
  • 电源:2 × 84v ~ 264v AC / 47hz ~ 63hz /安全等级1，相位冗余
  • 功耗:60 ~ 100w，根据模块而定
  • 显示:
    • 5.0”背光LED LCD
    • IPS递送的
    • 分辨率:480 x 854像素
  • 当地的控制:
    • 1 x编码器旋钮与推功能
    • 2个按钮
  • 维度:
    • 宽度19 \”(483毫米)
    • 高度2ru (89mm)
    • 深度10 \”(254毫米)
  • 重量:约10kg
