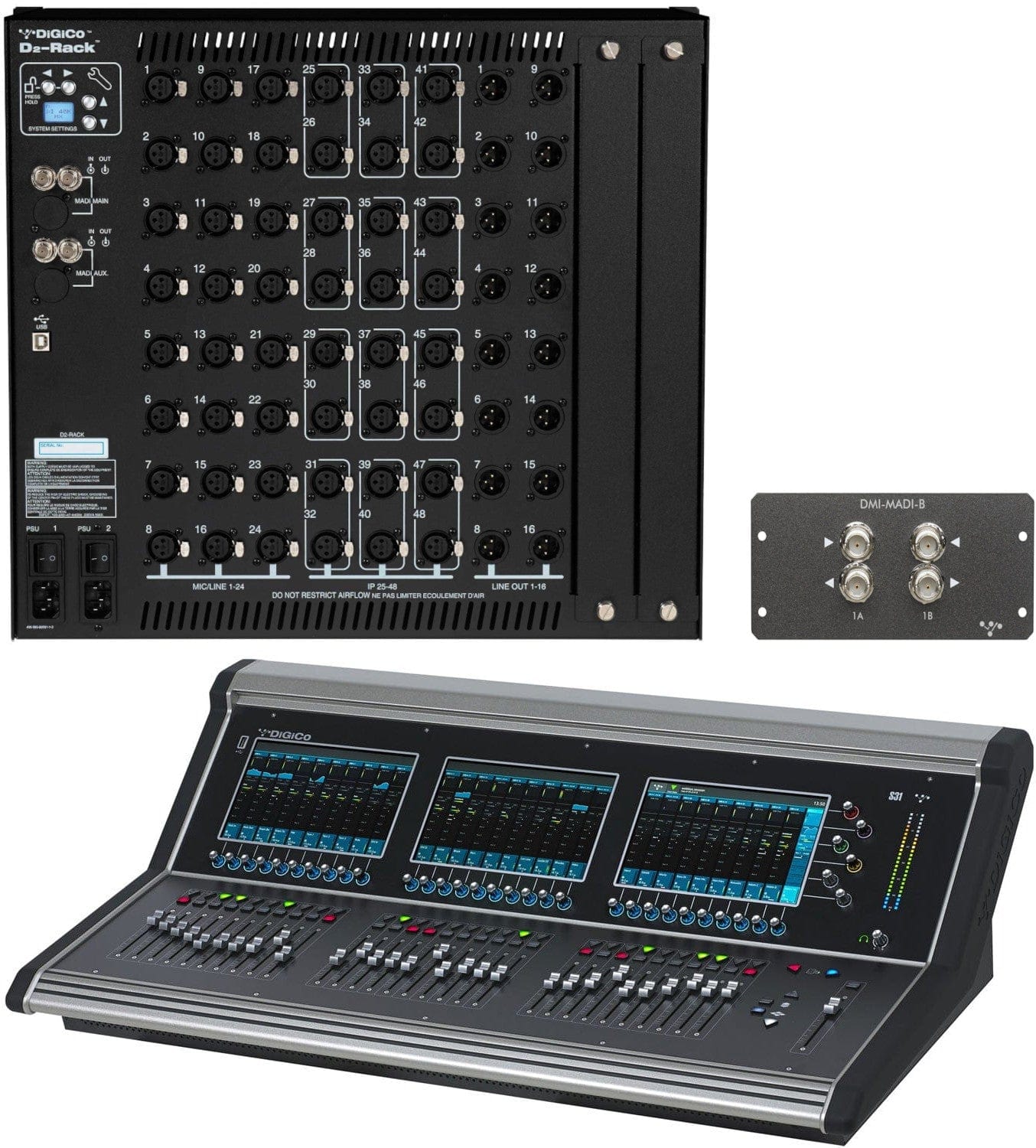

DiGiCo X-S31-D2M-B-RP S31 D2机架包装，包含1张MADI-DMI-B扩展卡和1个空白DMI插槽
DiGiCo X-S31-D2M-B-RP S31组合包包含以下项目:
- S31数字混音控制台
- d2 -机架与48通道XLR和BNC MADI连接
- DMI-MADI-B扩展卡

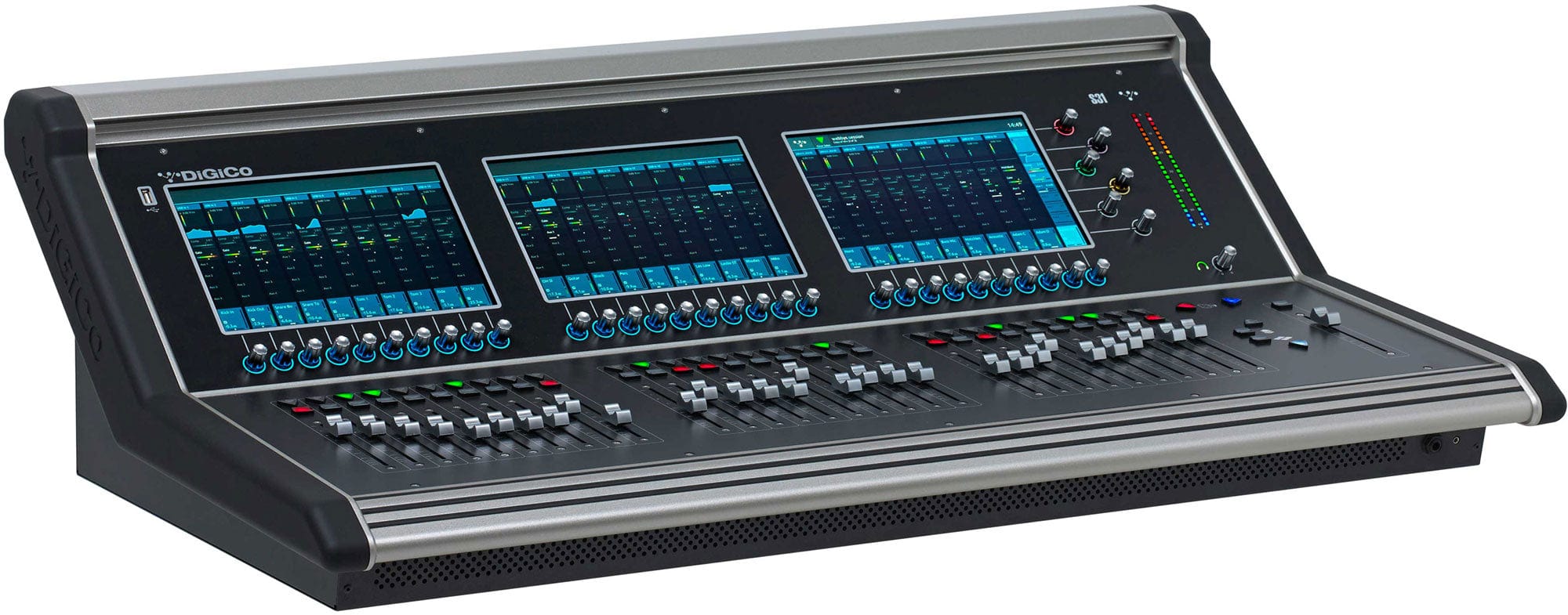

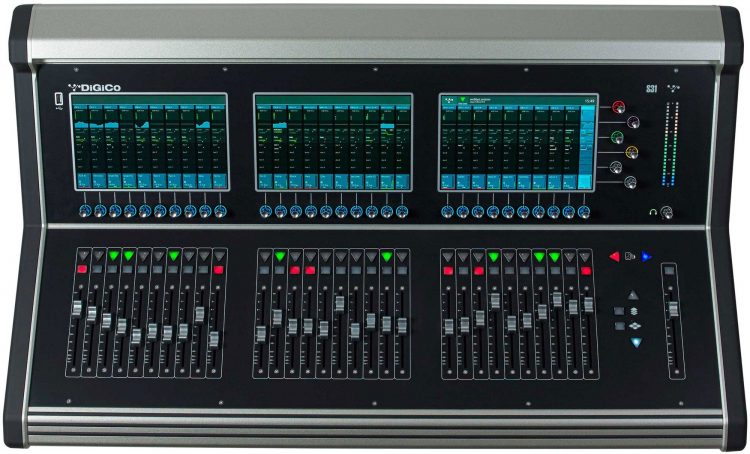

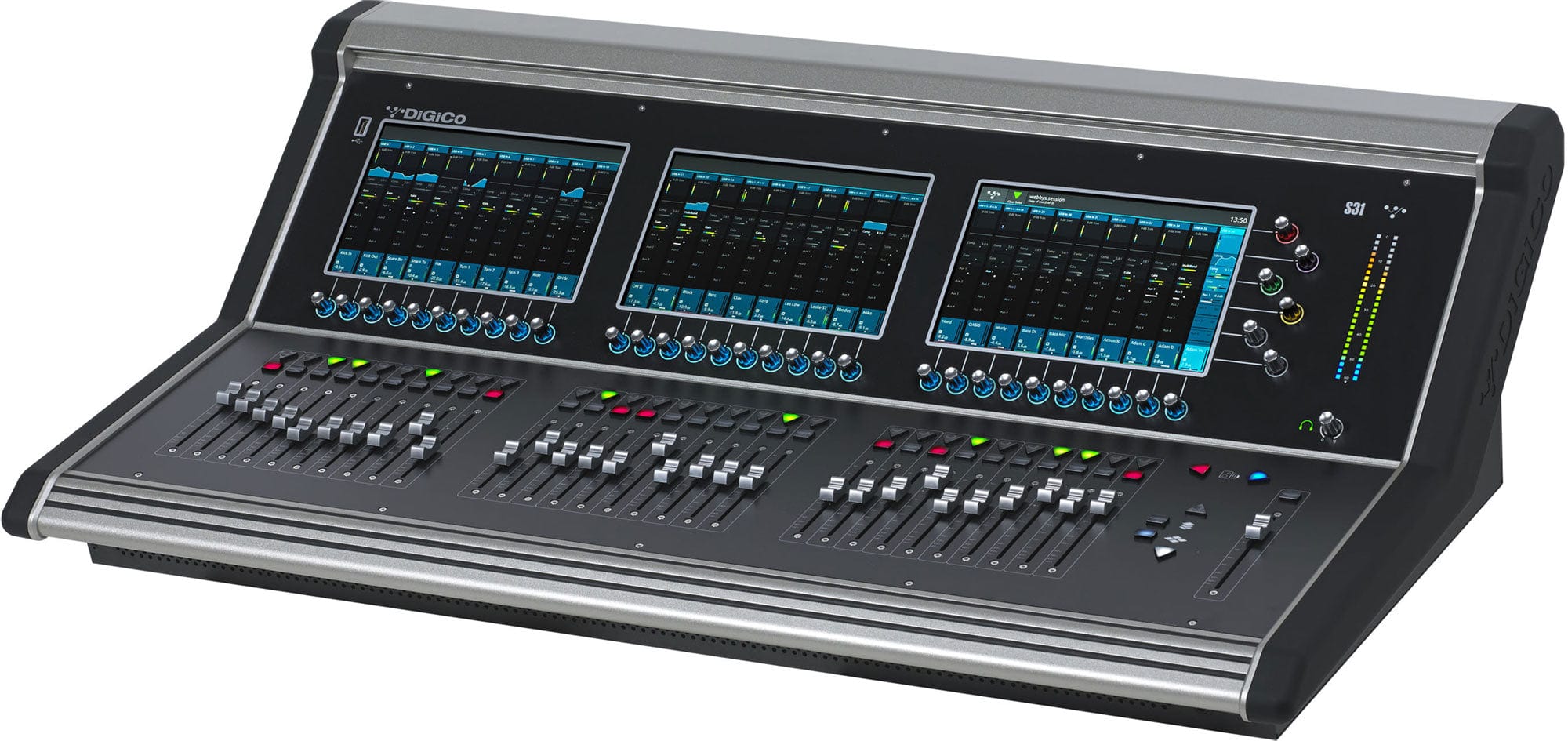

•s31数字混音控制台
S31:概述
受到世界各地众多音响工程师的青睐，S31使DiGiCo所有权在每个人都可以轻松获得旗舰级音频质量，功率和灵活性，所有这些都在一个紧凑的框架内，可以轻松地在汽车中旅行。随着其增加的功能和可访问性，S31打开了更多的门，无限的混合创意，在一个惊人的价格点。
S31扩展后的工作界面和我们熟悉的一样直观，3个10英寸的多点触摸屏和3组10个调频器，提供清晰的视觉反馈和同时控制30个通道。拥有48个灵活通道，相当于16个总线和基准96kHz性能，S31在任何意义上都值得DiGiCo徽章。
基于与业界领先的SD-Range相同的开创性设计方法，S31拥有相同的专有算法以及与FPGA核心协调运行的新型ARM四核RISC处理器。其结果是更快的处理速度和更低的功耗，所有这些都封装在行业中最受尊敬的工程师所依赖的工作流程中-现在每个人都可以使用。
引擎盖下
熟悉的触摸和建造的道路，S31提供无限制的混合。高带宽内存的高功率四核SoC，低功耗484球阵列FPGA和第四代控制SHARC DSP的集成提供了当今前所未有的功率，以及未来处理升级路径的潜力。S31的紧凑足迹与聚碳酸酯工作表面下的处理能力规模无关。
视觉反馈通过编码器环的html(隐藏直到点亮)功能得到进一步加强，而当前未使用的参数会自动变灰，始终将您的注意力吸引到正确的控件上。
三重屏幕的目的是帮助新用户学习曲线和消除干扰，不仅给你更多的频道，在任何时候观看，而且允许一个屏幕用作设置或主，而其他屏幕用于操作。所有触摸屏都响应EQ整形，通过触觉和直观的旋转编码器进行微调。
改变通道银行布局，并混合和匹配任何通道，aux，组，控制组，或矩阵内的银行，很容易通过拖放在触摸屏幕完成。
I / O
控制台的后面板提供24个Mic输入和12个Line输出，一个用于DAW录音的UB MADI接口，除了双DMI (DiGiCo多通道接口)选项卡插槽外，还可连接工业格式，如analog, MADI, Dante, Waves SoundGrid或Calrec的Hydra 2网络。
通过安装连接到外部SoundGrid或DiGiGrid服务器的DiGiCo Waves SoundGrid DMI卡，可以立即访问32个完全集成的低延迟Waves立体声MultiRacks，每个机架最多有8个插件，总共提供128个额外的I/O。然而，你应该这样做
- 48灵活的输入通道
- 16个柔性辅助/子组总线
- LR主总线
- 10 × 8全处理矩阵
- 21动态均衡器
- 96kHz采样率
S31规范
- 通用规范
- 48 x输入灵活通道单声道/立体声(相当于96个DSP通道)
- 46总线:16 ×柔性总线单声道/立体声(相当于32个DSP总线)，立体声大师(2)，独奏总线(2个立体声，4个总数)，10 × 8矩阵(8)
- 10个对照组
- 每通道和母线1个压缩机
- 每个通道和总线1 x门(可切换到鸭子，或压缩机侧链访问)
- 16个可分配的32波段图形eq
- 8 x FX引擎(混响，延迟，w/调制和增强器)
- 21个可分配的digitube
- 21个可分配的多波段压缩机
- 21个可分配的动态均衡器
- 用户可定义的宏
- 一个非常高的功率耳机放大器与1/4英寸和迷你插座。
- 96kHz为标准
- 24个麦克风/线输入
- 12个模拟输出
- 2 AES/EBU I/O(单路)
- 字钟I/O
- 1gpi和1gpo
- DVI输出(用于外部显示器)
- 2个DMI卡插槽(每个插槽最多64个I/O)
- 2以太网连接用于组网
- 2 × 24段主/独奏米
- 触摸敏感旋转与集成开关和html
- 3个多点触控屏幕
- 31 x触摸敏感移动滑动器
- 4层10个渐变器的银行
- 可定制的银行和渠道布局
- 快照
- 集成USB2音频I/O接口，可录制和播放多达48个通道
- 音频规范
- 采样率48kHz, 96kHz
- 处理延迟2ms典型@ 48k(48个立体声通道，通过L-R总线到Stage输出的Stage输入)1.1ms @ 96kHz
- 内部处理高达40位，浮点
- A>D & D>A 24位转换器位深度
- 频率响应+/- 0.6dB (20Hz – 20kHz)
- THD <0.05% @单位增益，10dB输入@ 1kHz
- 通道分离优于90dB (40Hz – 15kHz)
- 剩余输出<90dBu典型
- 噪音(20Hz – 20kHz)
- 麦克风输入优于-126dB等效噪声
- 最大输出电平+22dBu
- 最大输入电平+22dBu
- 处理通道规范-输入通道
- 输入名称:用户自定义
- 通道选择:单声道/立体声
- 输入路由:主输入
- 模拟增益:-20至+60dB
- 相位:正常/反转
- 数字微调:40至+40dB
- 延迟:0 – 682ms
- DiGiTuBe Drive: 0.01 – 50.0
- 偏差:0 – 6
- LPF: 20 – 20kHz, 24dB/Oct
- HPF: 20 – 20kHz, 24dB/Oct
- 插入A:(Pre EQ/Dyn)开/关
- 均衡4波段EQ:参数化或动态(Low/Lowshelf, Lower-Mid/Lowshelf, Upper-Mid/ hisshelf, Hi/ hisshelf)
- 开/关
- 频率;20 – 20kHz
- 所得;+ / – 18分贝
- Q: 0.1 -20(参数)/ 0.10-0.90(架子)
- 动力学1:单或4 x多波段(3波段)
- 压缩机;开/关
- 阈值;-60 – 0dB
- 攻击;500us – 100ms
- 释放;5ms – 5s
- 比;1:1 – 50:1
- 所得;0到+40dB
- 嗨交叉;20Hz – 20kHz
- Lo交叉;20Hz – 20kHz
- 膝盖;硬的，Med的，软的
- 动态2:开/关
- Gate / Ducker阈值;-60 – 0dB
- 攻击;50us – 100ms
- 持有;2ms – 2s
- 释放;5ms – 5s
- 范围;0 – 90dB
- 关键的;任何来源
- 主要听
- 频率/宽度;20 – 20kHz
- 压缩机;开/关
- 阈值;-60 – 0dB
- 攻击;500us – 100ms
- 释放;5ms – 5s
- 比;1:1 – 50:1
- 所得;0到+40dB
- 联系;任何频道/巴士
- S/C来源:任何来源
- 听:开/关
- S/C滤波器频率/宽度:20Hz – 20kHz
- 插入B:(后EQ/Dyn)开/关
- 静音:通道静音
- 独奏:独奏巴士1 /独奏巴士2 /两者，
- 通道安全:插座属性，输入路由，单声道/立体声，标签，过滤器，修剪，延迟，管，插入A, EQ, Dyn1, Dyn2，插入B, Aux，组分配，泛，褪色，静音，直接输出，完全安全
- 输出:路由总线;
- 插入A，插入B，
- 直接:Post-Fade
- Fader: 100mm电动Fader∞至+10dB
- 处理通道规范-辅助/组/矩阵输出
- 名称:用户定义的
- 相位:正常/反转
- 数字微调:-40至+40dB
- 延迟:0 – 682ms
- DiGiTuBe驱动器:0.01 – 50.0偏置0 – 6
- LPF: 20 – 20kHz, 24dB / Oct
- HPF: 20 – 20kHz, 24dB / Oct
- 插入A:(Pre EQ/Dyn)开/关
- 均衡4波段EQ:参数化或动态(Low/Lowshelf, Lower-Mid/Lowshelf, Upper-Mid/ hisshelf, Hi/ hisshelf)
- 开/关
- 频率;20 – 20kHz
- 所得;+ / – 18分贝
- Q: 0.1 -20(参数)/ 0.10-0.90(架子)
- 动力学1:单或4 x多波段(3波段)
- 压缩机;开/关
- 阈值;-60 – 0dB
- 攻击;500us – 100ms
- 释放;5ms – 5s
- 比;1:1 – 50:1
- 所得;0到+40dB
- 嗨交叉;20Hz – 20kHz
- Lo交叉;20Hz – 20kHz
- 膝盖;硬的，Med的，软的
- Gate / Ducker阈值;-60 – 0dB
- 攻击;50us – 100ms
- 持有;2ms – 2s
- 释放;5ms – 5s
- 范围;0 – 90dB
- 关键的;任何来源
- 主要听
- 频率/宽度;20 – 20kHz
- 压缩机开/关
- 阈值;-60 – 0dB
- 攻击;500us – 100ms
- 释放;5ms – 5s
- 比;1:1 – 50:1
- 所得;0到+40dB
- 联系;任何频道/巴斯
- S/C来源:任何来源
- 听:开/关
- S/C滤波器频率/宽度:20Hz – 20kHz
- 插入B:(后EQ/Dyn)开/关
- 静音:通道静音
- 独奏:独奏巴士1 /独奏巴士2 /两者，
- 通道安全:单声道/立体声，总线模式，标签，过滤器，修剪，延迟，管，插入A, EQ, Dyn1, Dyn2，插入B，组分配，褪色，静音，直接输出，完全安全
- 输出路由:输出，插入A，插入B
- Fader: 100mm电动Fader∞至+ 10dB

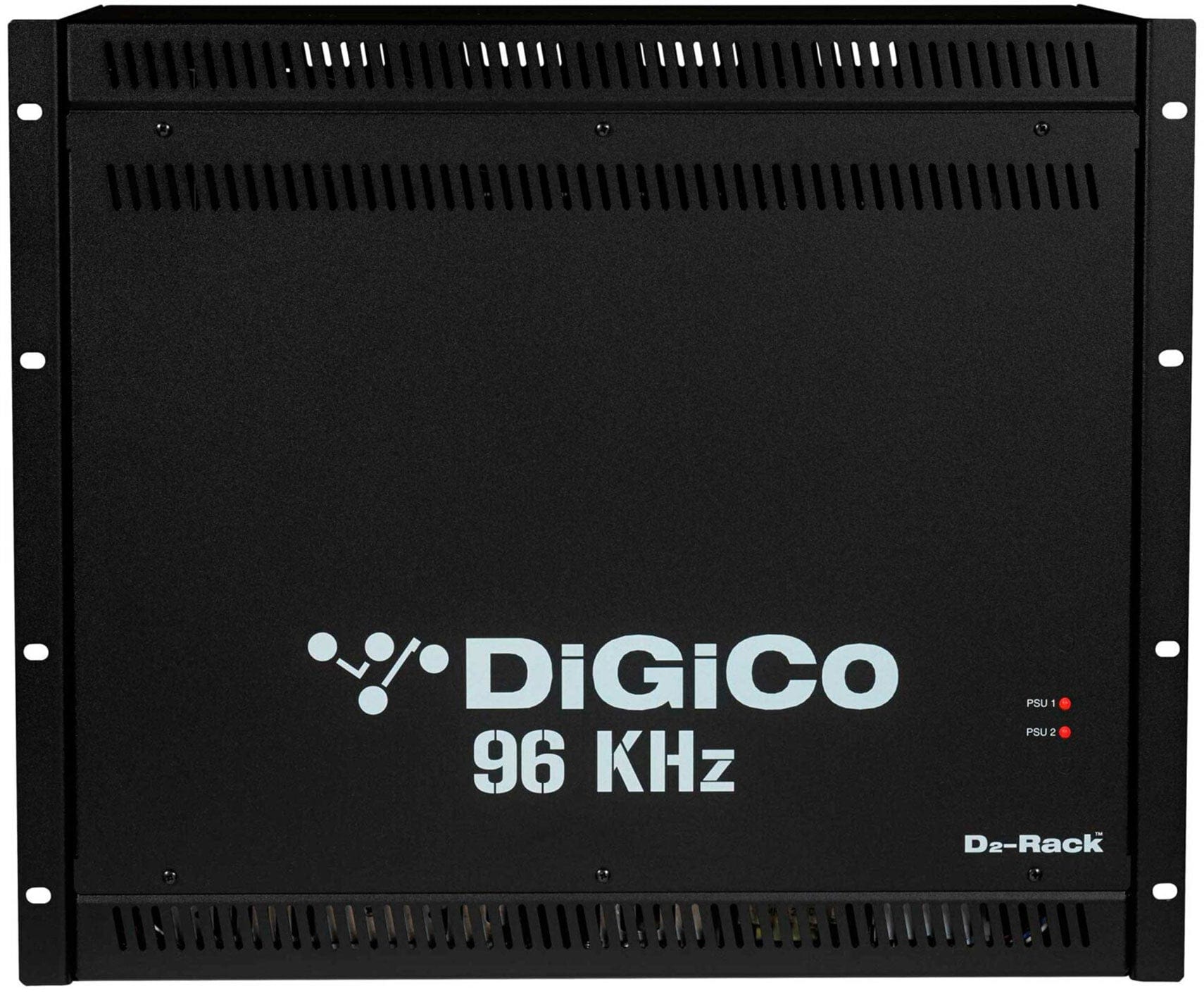

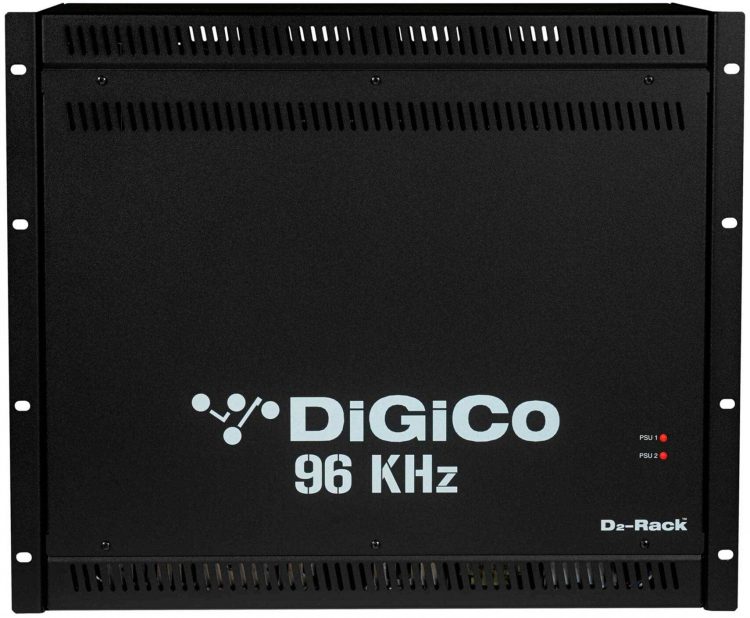

•DiGiCo X-D2-AN-M D2-RACK与48通道XLR和BNC MADI连接
在BNC上传输96KHz
- 48 x输入灵活通道单声道/立体声(相当于96个DSP通道)
- 46总线:16 ×柔性总线单声道/立体声(相当于32个DSP总线)，立体声大师(2)，独奏总线(2个立体声，4个总数)，10 × 8矩阵(8)
- 10个对照组
- 每通道和母线1个压缩机
- 每个通道和总线1 x门(可切换到鸭子，或压缩机侧链访问)
- 16个可分配的32波段图形eq
- 8 x FX引擎(混响，延迟，w/调制和增强器)
- 21个可分配的digitube
- 21个可分配的多波段压缩机
- 21个可分配的动态均衡器
- 用户可定义的宏
- 一个非常高的功率耳机放大器与1/4英寸和迷你插座。
- 96kHz为标准
- 24个麦克风/线输入
- 12个模拟输出
- 2 AES/EBU I/O(单路)
- 字钟I/O
- 1gpi和1gpo
- DVI输出(用于外部显示器)
- 2个DMI卡插槽(每个插槽最多64个I/O)
- 2以太网连接用于组网
- 2 × 24段主/独奏米
- 触摸敏感旋转与集成开关和html
- 3个多点触控屏幕
- 31 x触摸敏感移动滑动器
- 4层10个渐变器的银行
- 可定制的银行和渠道布局
- 快照
- 集成USB2音频I/O接口，可录制和播放多达48个通道
- 采样率48kHz, 96kHz
- 处理延迟2ms典型@ 48k(48个立体声通道，通过L-R总线到Stage输出的Stage输入)1.1ms @ 96kHz
- 内部处理高达40位，浮点
- A>D & D>A 24位转换器位深度
- 频率响应+/- 0.6dB (20Hz – 20kHz)
- THD <0.05% @单位增益，10dB输入@ 1kHz
- 通道分离优于90dB (40Hz – 15kHz)
- 剩余输出<90dBu典型
- 噪音(20Hz – 20kHz)
- 麦克风输入优于-126dB等效噪声
- 最大输出电平+22dBu
- 最大输入电平+22dBu
- 输入名称:用户自定义
- 通道选择:单声道/立体声
- 输入路由:主输入
- 模拟增益:-20至+60dB
- 相位:正常/反转
- 数字微调:40至+40dB
- 延迟:0 – 682ms
- DiGiTuBe Drive: 0.01 – 50.0
- 偏差:0 – 6
- LPF: 20 – 20kHz, 24dB/Oct
- HPF: 20 – 20kHz, 24dB/Oct
- 插入A:(Pre EQ/Dyn)开/关
- 均衡4波段EQ:参数化或动态(Low/Lowshelf, Lower-Mid/Lowshelf, Upper-Mid/ hisshelf, Hi/ hisshelf)
- 开/关
- 频率;20 – 20kHz
- 所得;+ / – 18分贝
- Q: 0.1 -20(参数)/ 0.10-0.90(架子)
- 动力学1:单或4 x多波段(3波段)
- 压缩机;开/关
- 阈值;-60 – 0dB
- 攻击;500us – 100ms
- 释放;5ms – 5s
- 比;1:1 – 50:1
- 所得;0到+40dB
- 嗨交叉;20Hz – 20kHz
- Lo交叉;20Hz – 20kHz
- 膝盖;硬的，Med的，软的
- 动态2:开/关
- Gate / Ducker阈值;-60 – 0dB
- 攻击;50us – 100ms
- 持有;2ms – 2s
- 释放;5ms – 5s
- 范围;0 – 90dB
- 关键的;任何来源
- 主要听
- 频率/宽度;20 – 20kHz
- 压缩机;开/关
- 阈值;-60 – 0dB
- 攻击;500us – 100ms
- 释放;5ms – 5s
- 比;1:1 – 50:1
- 所得;0到+40dB
- 联系;任何频道/巴士
- S/C来源:任何来源
- 听:开/关
- S/C滤波器频率/宽度:20Hz – 20kHz
- 插入B:(后EQ/Dyn)开/关
- 静音:通道静音
- 独奏:独奏巴士1 /独奏巴士2 /两者，
- 通道安全:插座属性，输入路由，单声道/立体声，标签，过滤器，修剪，延迟，管，插入A, EQ, Dyn1, Dyn2，插入B, Aux，组分配，泛，褪色，静音，直接输出，完全安全
- 输出:路由总线;
- 插入A，插入B，
- 直接:Post-Fade
- Fader: 100mm电动Fader∞至+10dB
- 名称:用户定义的
- 相位:正常/反转
- 数字微调:-40至+40dB
- 延迟:0 – 682ms
- DiGiTuBe驱动器:0.01 – 50.0偏置0 – 6
- LPF: 20 – 20kHz, 24dB / Oct
- HPF: 20 – 20kHz, 24dB / Oct
- 插入A:(Pre EQ/Dyn)开/关
- 均衡4波段EQ:参数化或动态(Low/Lowshelf, Lower-Mid/Lowshelf, Upper-Mid/ hisshelf, Hi/ hisshelf)
- 开/关
- 频率;20 – 20kHz
- 所得;+ / – 18分贝
- Q: 0.1 -20(参数)/ 0.10-0.90(架子)
- 动力学1:单或4 x多波段(3波段)
- 压缩机;开/关
- 阈值;-60 – 0dB
- 攻击;500us – 100ms
- 释放;5ms – 5s
- 比;1:1 – 50:1
- 所得;0到+40dB
- 嗨交叉;20Hz – 20kHz
- Lo交叉;20Hz – 20kHz
- 膝盖;硬的，Med的，软的
- Gate / Ducker阈值;-60 – 0dB
- 攻击;50us – 100ms
- 持有;2ms – 2s
- 释放;5ms – 5s
- 范围;0 – 90dB
- 关键的;任何来源
- 主要听
- 频率/宽度;20 – 20kHz
- 压缩机开/关
- 阈值;-60 – 0dB
- 攻击;500us – 100ms
- 释放;5ms – 5s
- 比;1:1 – 50:1
- 所得;0到+40dB
- 联系;任何频道/巴斯
- S/C来源:任何来源
- 听:开/关
- S/C滤波器频率/宽度:20Hz – 20kHz
- 插入B:(后EQ/Dyn)开/关
- 静音:通道静音
- 独奏:独奏巴士1 /独奏巴士2 /两者，
- 通道安全:单声道/立体声，总线模式，标签，过滤器，修剪，延迟，管，插入A, EQ, Dyn1, Dyn2，插入B，组分配，褪色，静音，直接输出，完全安全
- 输出路由:输出，插入A，插入B
- Fader: 100mm电动Fader∞至+ 10dB
在BNC上传输96KHz

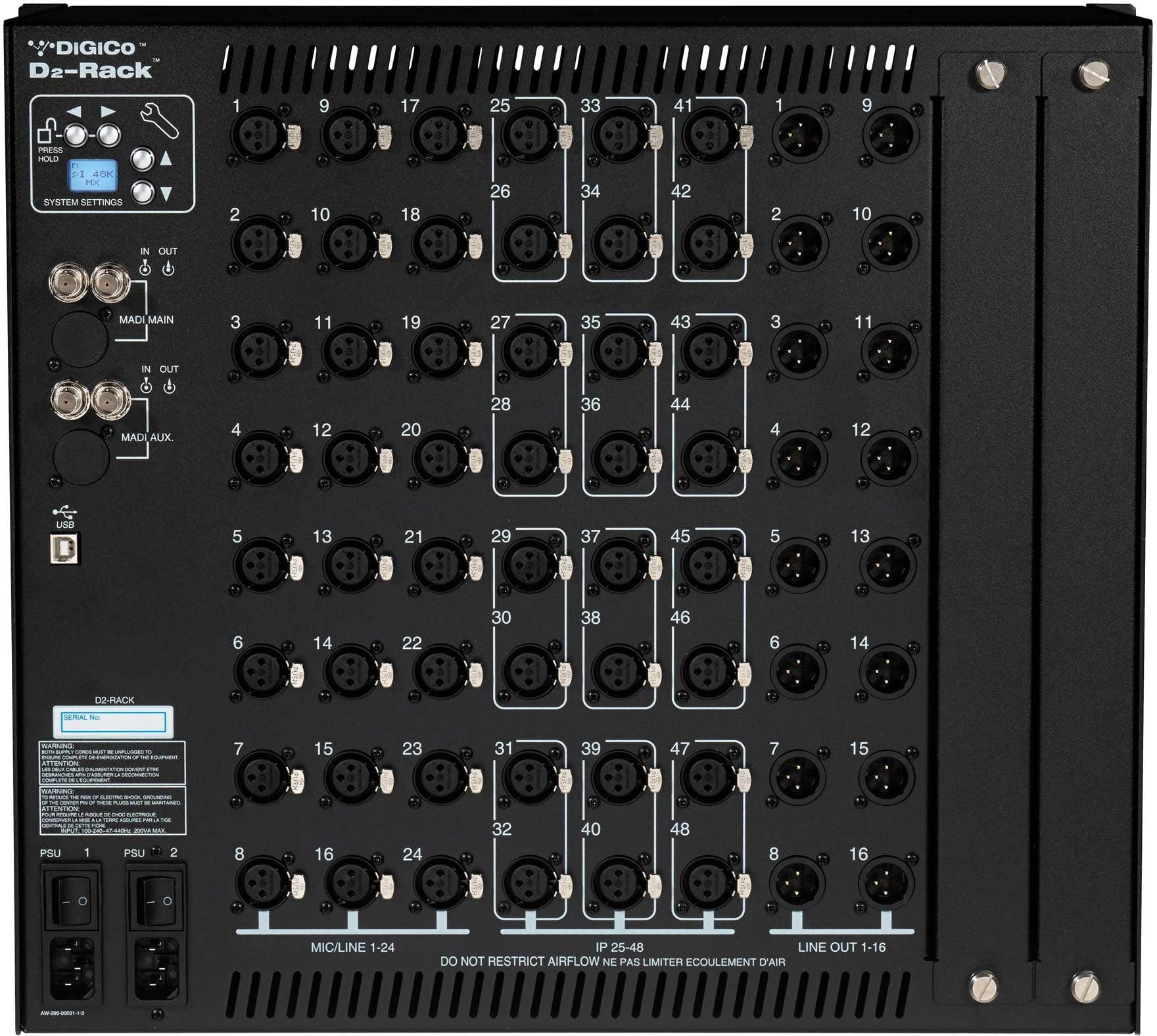

D2-Rack先锋DiGiCo的数字连接具有可扩展的通道计数和高采样率，提供足够的火力来满足最雄心勃勃的项目的需求。
紧凑的9U机架具有48个输入和16个输出作为标准;通过使用三个可用模块选项中的一个或多个填充两个备用8通道输出插槽，这些输出可以增加到32个输出:Line out, AES或Aviom。
为了进一步的灵活性，D2-Rack的输入可以指定为48麦或24麦/24 AES/EBU输入。
双MADI端口，可在BNC或DiGiCo Cat5e连接，允许机架共享在48kHz之间的任何两个SD系列控制台或提供数字分割录音。当组合在一起时，这些端口创建一个单一的高清96kHz MADI连接，绝对没有减少I/O。
为了确保最终的可靠性，D2-Rack配备了双冗余电源作为标准。
- 9U MADI连接高性能机架
- 可选48麦或24麦/24 AES/EBU In
- 模拟和数字输出扩展
- 标准配置冗余电源
概述
DiGiCo D2-Rack是一个48输入，16输出的机架。它具有两个输出扩展槽，用于将输出计数扩展到32。它有两种版本，48个模拟输入或24个模拟输入和24个数字输入。
关键特性
- 48路输入(全麦输入或24麦输入和24 AES)
- 16线路输出
- 2输出扩展卡插槽，最多支持16路输出
- 支持MADI BNC或MADI RJ45
- 9U机架式安装
- 机架共享或48kHz的数字分割
- 获得跟踪™
- 冗余电源
- 闪烁屏幕，从远处指示系统OK
- 锁定控制以防止意外设置更改
- 内部振荡器
- 可以作为独立机架使用吗
技术规格
- 音频规格
- 采样率:44.1kHz, 48kHz, 88.2kHz, 96kHz, 176kHz或192kHz
- 串扰(100 – 10kHz): >90dB
- AES输入频率响应(10Hz – 20kHz):±0.1dB
- 模拟输入频率响应(10Hz – 20kHz):±1dB
- AES噪声:<-140dB
- 模拟EIN (150Ω): 127dB
- 动态范围:113dB
- 输入阻抗:2500Ω (2650Ω带pad)
- CMRR @ 1kHz (150Ω Zin): >71dB
- AES失真@ – 1dbfs增益(100Hz – 10kHz): <0.00015%
- 模拟失真@ 30dBFS增益(100Hz – 10kHz): <0.01%
- AES电缆长度:100m以上OK
- 魅影电源:48.3V
- 振荡器电平:-96dB至0dB
- 振荡器频率:20Hz ~ 22kHz
- 增益范围:-10dB至+60dB
- 系统延迟:≈2ms @ 48kHz或≈1.1ms @ 96kHz
- 最大输入电平:+22dBu
- 最大输出电平:+ 22dbu
- 连接
- 48 × XLR麦克风输入
- 16 x XLR输出
- 2个输出扩展槽
- 2 ×冗余电源模块
- 1 x LCD菜单屏幕
- 4 x菜单按钮
- 1 x MADI主I/O (BNC)
- 1个MADI Aux I/O (BNC)
- 1个USB 2.0 Type B接口
- 信号处理
- 内部振荡器
- 获得跟踪™
- 选项
- BNC或Cat5 (RJ45) MADI
- 48进16出或24进，24 AES/EBU进16出
- 兼容卡:8ch线路输出/ 8ch AES输出/ 16ch Aviom
•DMI-MADI-B扩展卡
- 音频规格
- 采样率:44.1kHz, 48kHz, 88.2kHz, 96kHz, 176kHz或192kHz
- 串扰(100 – 10kHz): >90dB
- AES输入频率响应(10Hz – 20kHz):±0.1dB
- 模拟输入频率响应(10Hz – 20kHz):±1dB
- AES噪声:<-140dB
- 模拟EIN (150Ω): 127dB
- 动态范围:113dB
- 输入阻抗:2500Ω (2650Ω带pad)
- CMRR @ 1kHz (150Ω Zin): >71dB
- AES失真@ – 1dbfs增益(100Hz – 10kHz): <0.00015%
- 模拟失真@ 30dBFS增益(100Hz – 10kHz): <0.01%
- AES电缆长度:100m以上OK
- 魅影电源:48.3V
- 振荡器电平:-96dB至0dB
- 振荡器频率:20Hz ~ 22kHz
- 增益范围:-10dB至+60dB
- 系统延迟:≈2ms @ 48kHz或≈1.1ms @ 96kHz
- 最大输入电平:+22dBu
- 最大输出电平:+ 22dbu
- 连接
- 48 × XLR麦克风输入
- 16 x XLR输出
- 2个输出扩展槽
- 2 ×冗余电源模块
- 1 x LCD菜单屏幕
- 4 x菜单按钮
- 1 x MADI主I/O (BNC)
- 1个MADI Aux I/O (BNC)
- 1个USB 2.0 Type B接口
- 信号处理
- 内部振荡器
- 获得跟踪™
- 选项
- BNC或Cat5 (RJ45) MADI
- 48进16出或24进，24 AES/EBU进16出
- 兼容卡:8ch线路输出/ 8ch AES输出/ 16ch Aviom

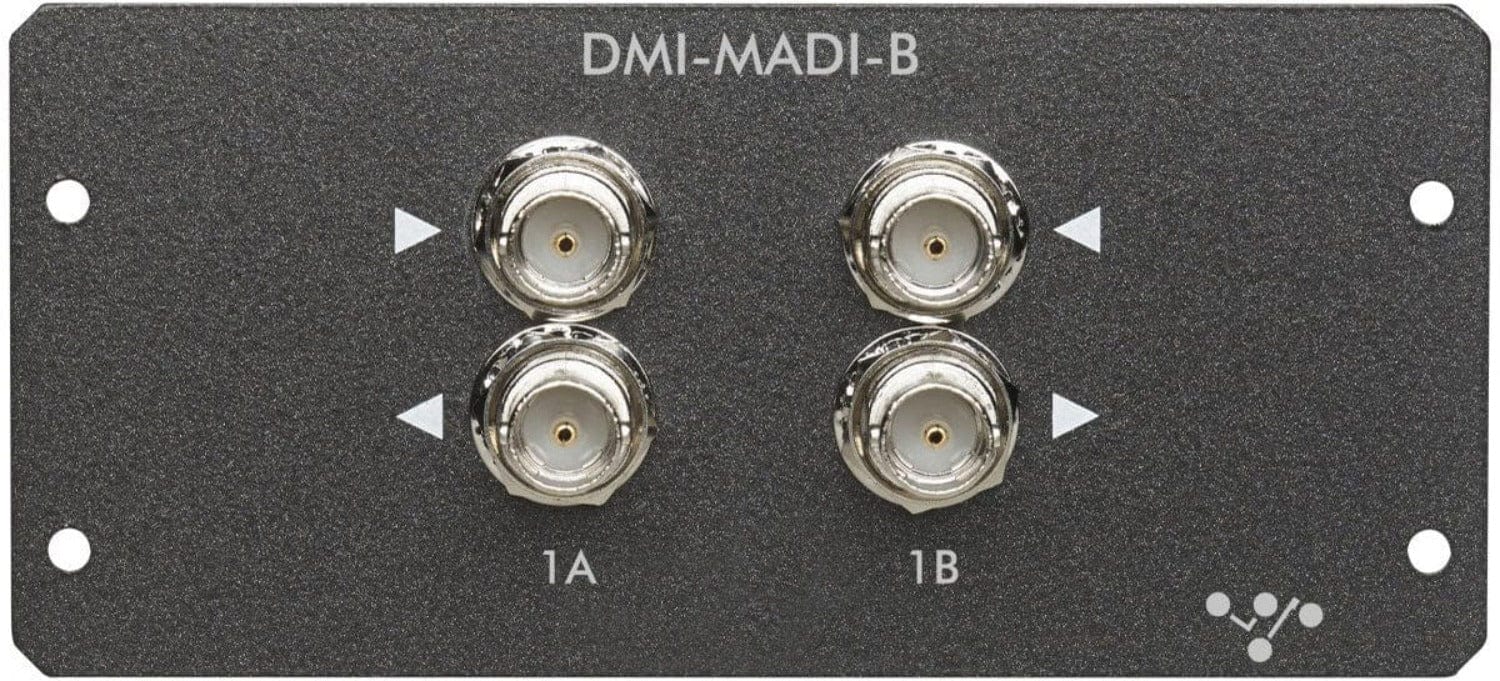

•DMI-MADI-B扩展卡
此卡可用于连接48KHz或96KHz的标准MADI流(64通道输入和输出)或带有适当连接器(D2-Rack, SD-Rack, SD- minirack)的SD系列DiGiCo机架
MADI(多通道音频数字接口)可以说是在专业音频中传输高通道数最流行的协议之一。这部分是由于其易于使用，并且电缆能够以最小的信号损失长距离运行。MADI原先只能发送56个信道，现在可以发送64个信道。
DiGiCo提供两种MADI DMI卡，每种卡都有不同的连接器类型。MADI-B (BNC)和MADI-C (RJ45)卡可用于连接最多64通道的48kHz和96kHz音频输入和输出。在96kHz时，必须连接B连接以提供完整的通道计数。
当使用SD/4REA4集成时，DMI-MADI-B允许SD控制台控制连接到4REA4的I/O。
