D&B Audiotechnik D20四通道放大器

D&B Audiotechnik D20四通道放大器

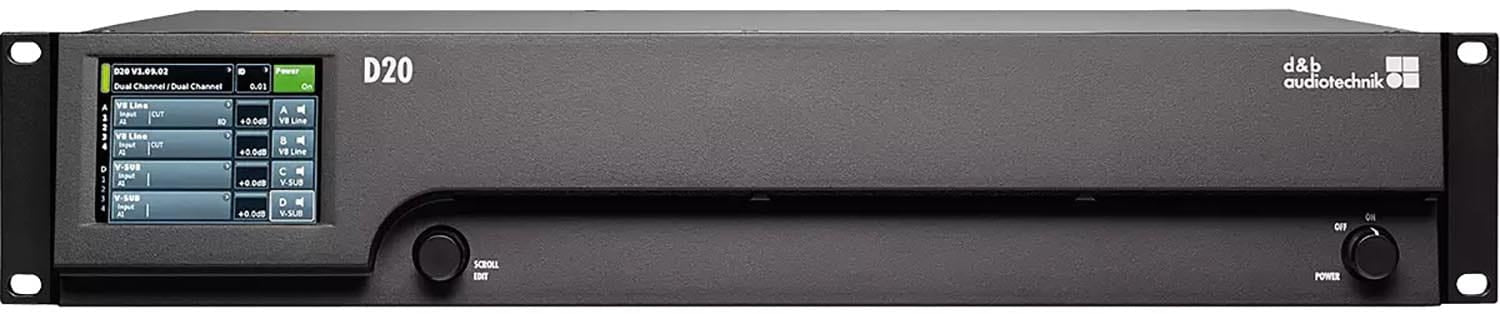

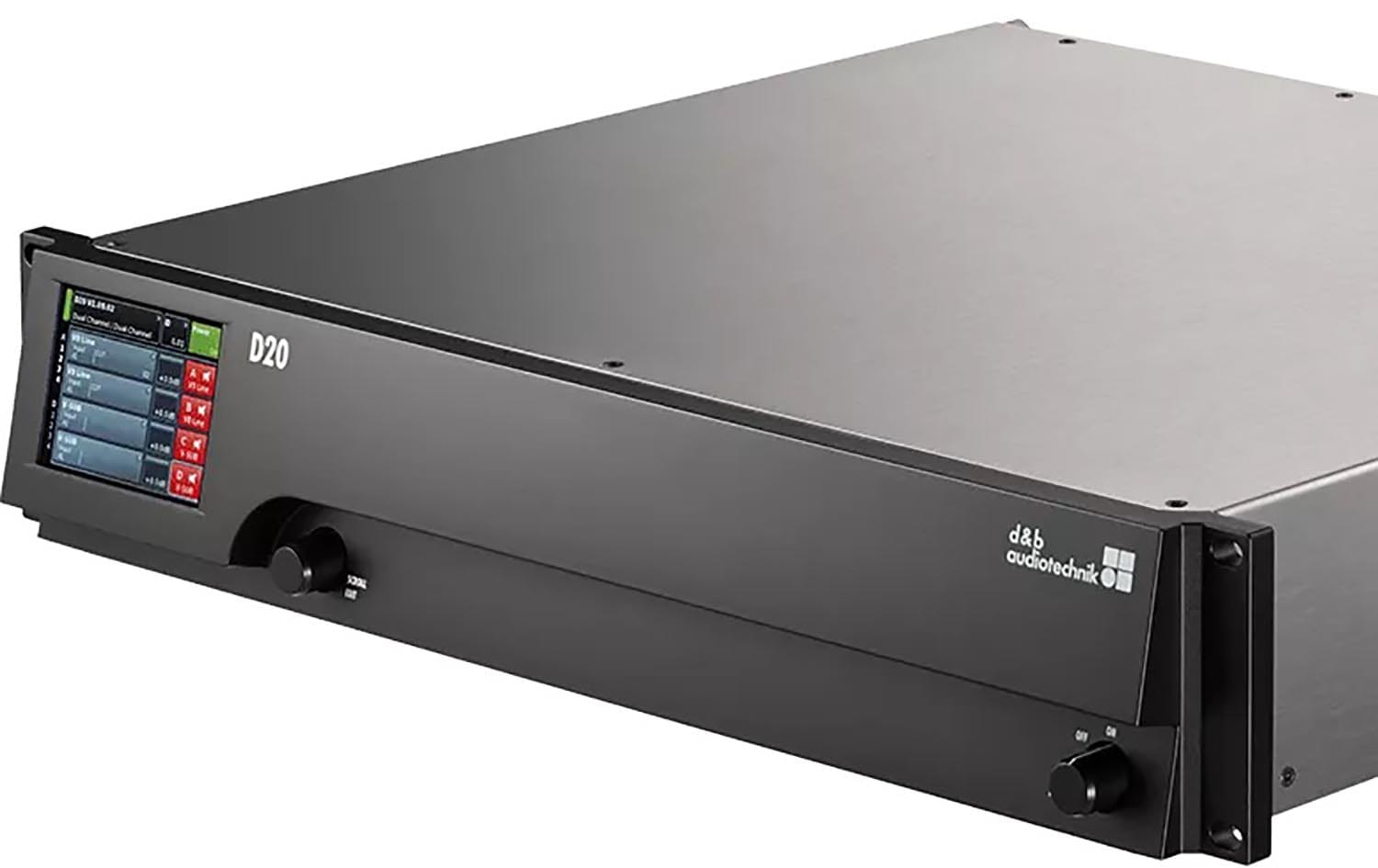

2 RU四通道D20放大器非常适合需要中低声压级(SPL)能力的移动和安装应用。D20具有与最新一代d&b放大器相同的数字信号处理(DSP)平台，包含除j系列和M2监视器外的所有d&b扬声器的配置，以及线性模式。信号延迟能力使用户可以自定义设置长达10秒(= 3440米/11286英尺)，可以独立应用于每个通道。同样适用于两个16波段均衡器，提供可选的参数，不对称，搁置或陷波滤波。D20采用彩色TFT触摸屏，提供快速访问菜单结构，而旋转编码器可用于微调。当放大器低于眼睛水平时，前面板和集成触摸屏向上倾斜，便于操作。信号输入到放大器输出通道的相等比率增加了应用的灵活性，特别是对于监视器，前置填充或效果通道的使用。集成在D20放大器内的LoadMatch功能对所使用的扬声器电缆的特性进行了电气补偿。D20集成了D类放大器，使用具有有源功率因数校正(PFC)的电源，适用于100v – 240v, 50 – 60hz的市电电压，当使用弱或不稳定的市电电源时，保持稳定的输出。NL8在单个连接器上为扬声器多核提供所有输出。双通道模式通过四个单独的NL4连接器驱动，而适用于d&b扬声器的Mix TOP/SUB和2-Way Active模式输出配置通过两个中央NL4连接器提供。etherCON和rj45连接器分别通过以太网和can总线通过OCA/AES70访问d&b远程网络。

D20旅游机架组装

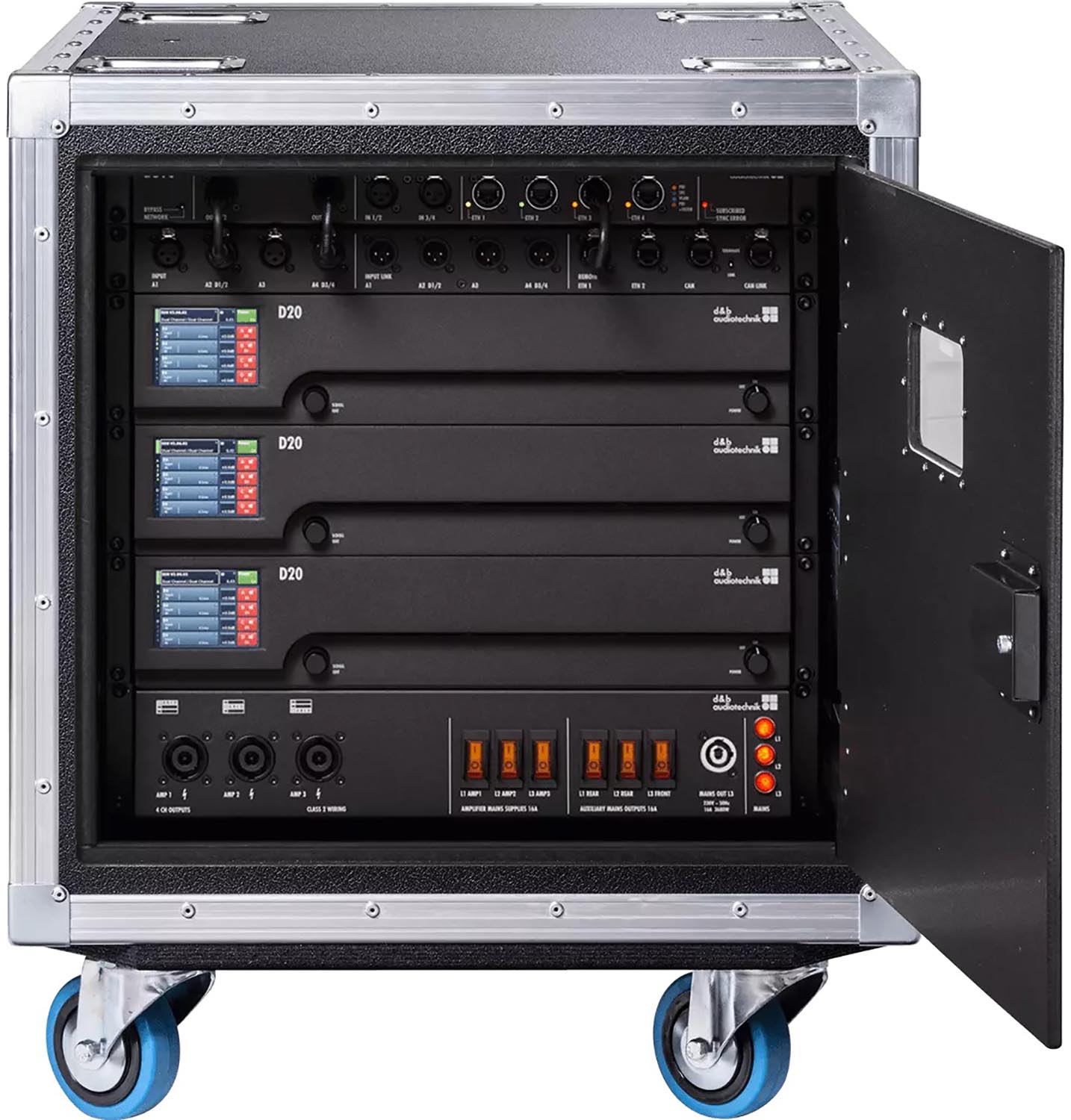

D20巡回机架组件被设计为一个设备齐全且预先布线的系统机架，为三个D20放大器提供主电源分配、连接器接口和所有内部电缆[1]。它配备了一个32a的CEE市电连接器，一个带有32a市电链路的市电配电装置和一个扬声器连接器面板。

所有内部音频和远程连接都是预先连接的。提供一台由两根AES3电缆和一根CAT5/etherCON[2]组成的织机，为网络连接和四个AES3通道提供跳线布线。D20旅游机架组件提供了DS10音频网络桥，它提供了所有必要的布线，或1 RU抽屉。

DS10音频网络桥接Dante网络和AES3数字音频信号，同时还提供以太网控制数据的分布。DS10可以通过AES3数字信号输出提供多达16个Dante网络通道，并打算直接集成到D20巡回机架组件中。DS10的前面板被设计成与D20旅游机架组件的输入面板对齐。DS10可以通过一个辅助电源输出供电。所有必要的接线和链接提供了一个D20旅游机架组件，包括DS10。

10 RU旅游机架容纳19“内部减震安装钢框架容纳三个D20放大器和必要的连接面板。它有两个滑动门，前面有一个有机玻璃窗，四个轮子，六个把手，顶部有凹进式堆叠模具。

DS10机架升级套件包含了用DS10替换D20旅行机架组件内的抽屉所需的一切。该套件包括一个DS10音频网络桥接，一个powerCON[2]到powerCON[2]主电缆，一个以太网跳线和两个AES3 XLR跳线。

技术数据

• 数字信号处理
• 均衡器
• 2 x 16波段PEQ/缺口/搁置/不对称
• 延迟模拟和数字输入
• 0.3毫秒
• 延迟设置
• 0.3 – 10000毫秒
• 配置
• 目前d&b扬声器(sl系列、j系列、M2除外)和线性模式
• 功能开关
• D&b扬声器专用电路
• 频率发生器
• 粉红噪声或正弦波
• 采样率
• 96khz /27位ADC/24位DAC
• 控制和指示器
• 权力
• 总电源开关
• 滚动/编辑
• 数字旋转编码器
• 显示
• 彩色TFT触摸屏，3.5英寸/320 x 240像素
• Isp, gr, ovl a / b
• 彩色TFT

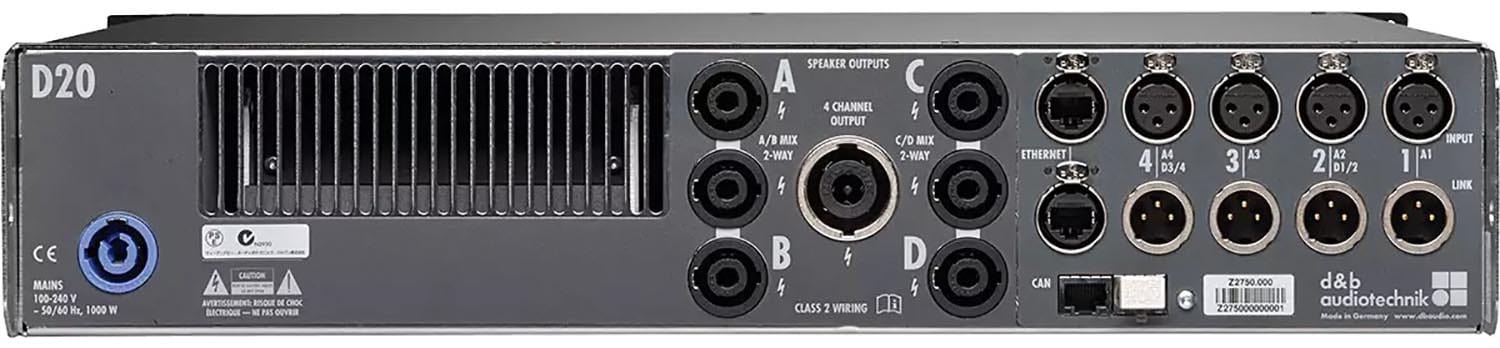

• 连接器
• 输入模拟量(a1 – a4)
• 3针XLR母线
• 模拟链路(a1 – a4)
• 3针XLR公
• 输入数字(d1/2, d3/4)
• 3引脚XLR母AES3
• 数字链路(输出)
• 3针XLR公
• 采样数字AES/EBU
• 48khz / 96khz
• 扬声器输出A/B/C/D
• NL4
• 混合TOP/SUB / 2路有源输出A/B和C/D
• NL4
• 4通道输出
• NL8
• 可以
• 2 x rj45平行
• 以太网
• 2 x etherCON®，10/ 100mbit以太网
• 电源连接器
• powerCON®
• 数据(带亚音速滤波器的线性设置)
• 每通道最大输出功率(THD+N < 0.5%，所有通道驱动)
• 在4 / 8欧姆时CF = 6db
• 4 × 1000/ 800w
• 在4 / 8欧姆时CF = 12 dB
• 4 × 1600/ 800w
• 信噪比(未加权，RMS)
• 模拟输入
• > 104dbr
• 数字输入
• > 106 dBr
• 电力供应
• 类型
• 通用范围开关模式电源与有源PFC
• 额定市电电压
• 100 – 240v, 50 – 60hz
• 尺寸/重量
• 尺寸(高×宽×深)
• 2英寸× 19英寸× 460毫米/18.1英寸
• 重量
• 10.8公斤/23.8磅

[1]巡回机架总成不附带D20放大器。

[2] etherCON®和powerCON®是Neutrik AG，列支敦士登的注册商标。
