BSS AR-133有源DI盒

BSS AR133主动式DI盒

该设备标配幻影电源和电池。如果控制台的幻象电源出现故障或被意外关闭，AR-133会自动切换到内部9V电池，提供不间断使用。

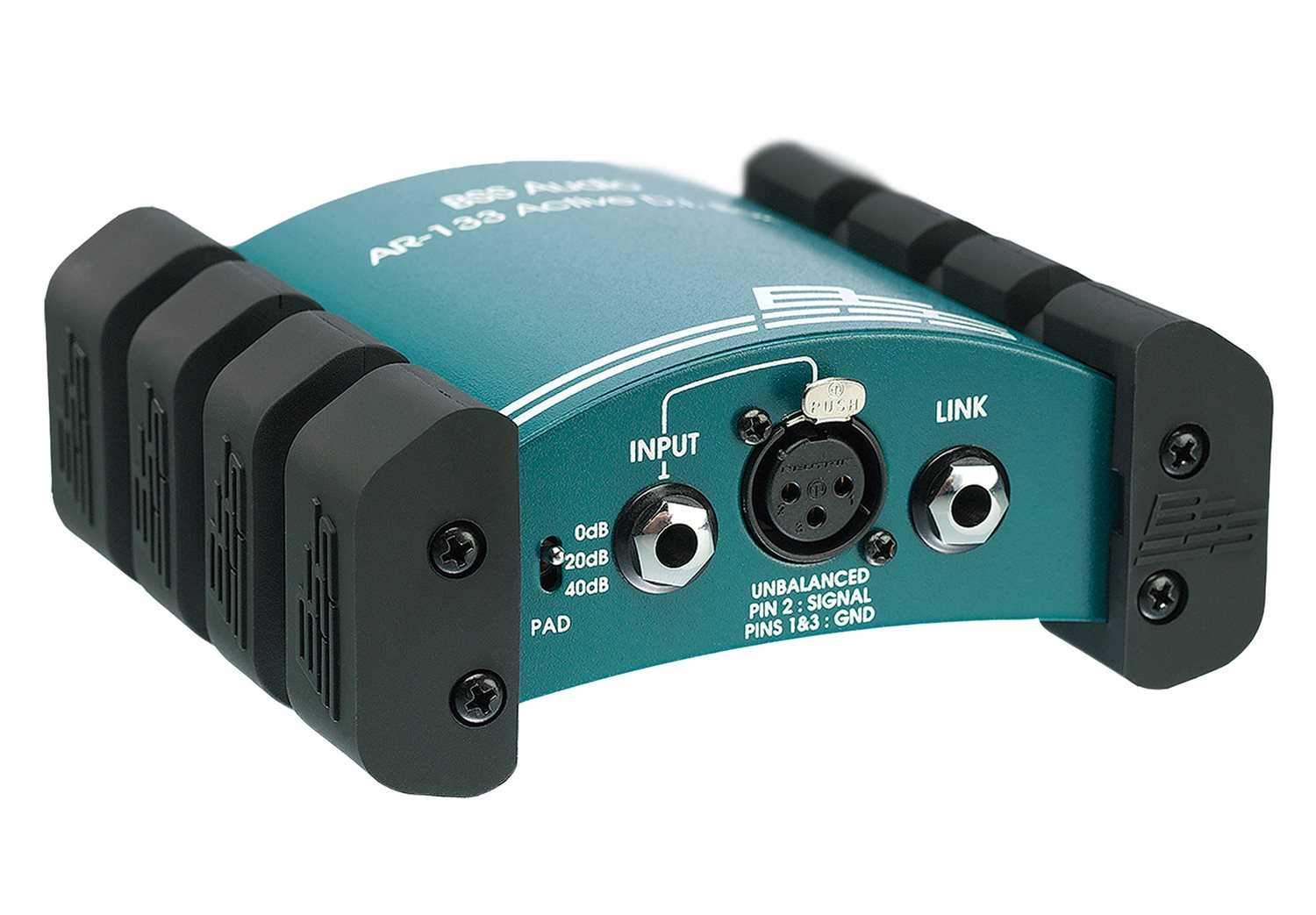

该单位是安置在一个坚固的铝挤压情况下，与坚固的聚氨酯端颊，这给AR-133一个非常独特的外观。

输入连接器都是1/4“插孔插座和XLR插座，后者意味着AR-133可用于将不平衡信号转换为XLR上的平衡输出。

拱形的外壳允许电缆从末端回到设备下方，以实现整齐的电缆管理。

输入衰减为0，-20或-40dB，使箱体适用于仪器，线路或放大器的输入电平。在输出端，为了快速解决接地回路问题，提供了一个接地提升开关。

AR-133使用与AR-116相同的音频路径的增强版本，现在被许多人视为参考标准。音质是传奇，特别是在原声和低音吉他。

AR-133可以满足许多应用。例如，除了传统的吉他使用外，AR-133还可以与键盘，DJ控制台，放大器输出和其他电子源一起使用。

额外的好处是能够使用AR-133作为主动平衡装置。

建筑师和工程师的规范
Ar-133有源双盒/线平衡器

主动直接注入盒应通过1/4“TRS插孔或3针xlr型连接器从源输入提供变压器平衡和隔离馈电。DI盒的输出应通过XLR连接器。该装置还应提供1/4“TRS插孔，与输入并联，作为线路桥接的链接。该链路应该是直接从输入馈送，或者可以选择从主动缓冲的输入信号馈送。

该装置应通过模拟电源或通过标准PP3型9伏电池供电。led应连续发光以显示电源是由幻像源提供的，或者如果由电池供电，则大约每2秒闪烁一次。

应提供以下开关:EARTH LIFT(输出引脚1与单元地断开)，输入衰减(0,20或40dB)和电源开/关。

该装置应安装在配有隔离侧颊的铝挤压件中。该装置应经过充分的屏蔽，使其不受外部磁场的影响。

主动DI盒应为AR-133。

其他规格:

• 输入阻抗:1 mOhm(垫在0dB)， 47 kOhm(垫在-20dB或-40dB)
• 最大输入:+9dBu(垫在0dB)， +29dBu(垫在-20dB)， +49dBu(垫在-40dB)
• 输入连接器:两个并联1/4“插孔连接器(Tip Hot +ve，套筒接地)和一个并联XLR连接器(不平衡)(引脚2 Hot +ve，引脚1和3接地)
• 输出:变压器平衡
• 最大输出:+8dBu到600欧姆或更大
• 输出连接器:XLR3-32或同等产品
• THD:在1khz, 0dbu输出时< 0.005%
• 噪声:< -105db未加权，22hz-22khz, rms*
• 频率响应:30Hz ~ 20kHz， +0dB/-1dB
• 主/备用电池:9伏PP3型，最好是碱性电池
• 功耗:幻象:小于7.5mA，电池:小于2mA。
• 幻影电源:直流+20伏~直流+48伏
• 重量:650克，不含电池
• 尺寸:59毫米x 124毫米x 143毫米(2.3英寸x 4.9英寸x 5.6英寸)
