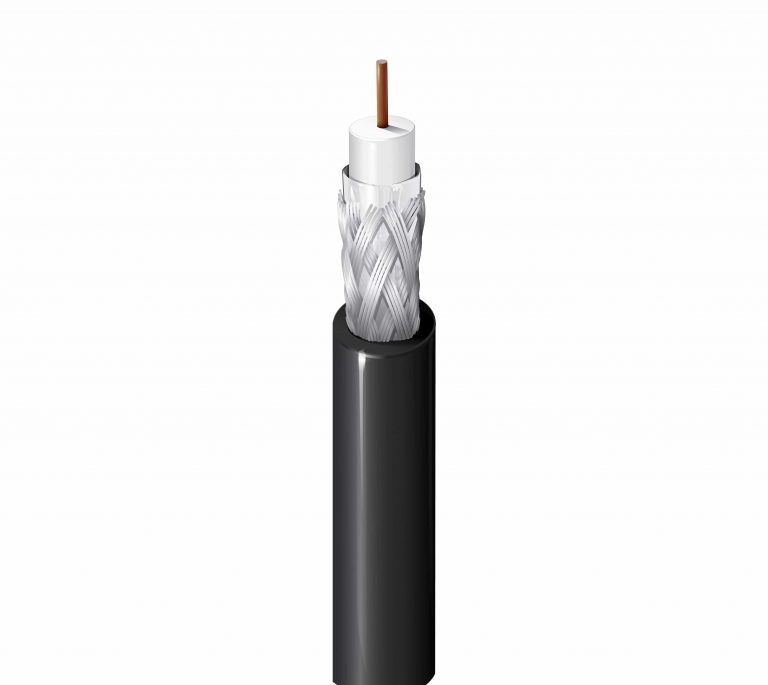

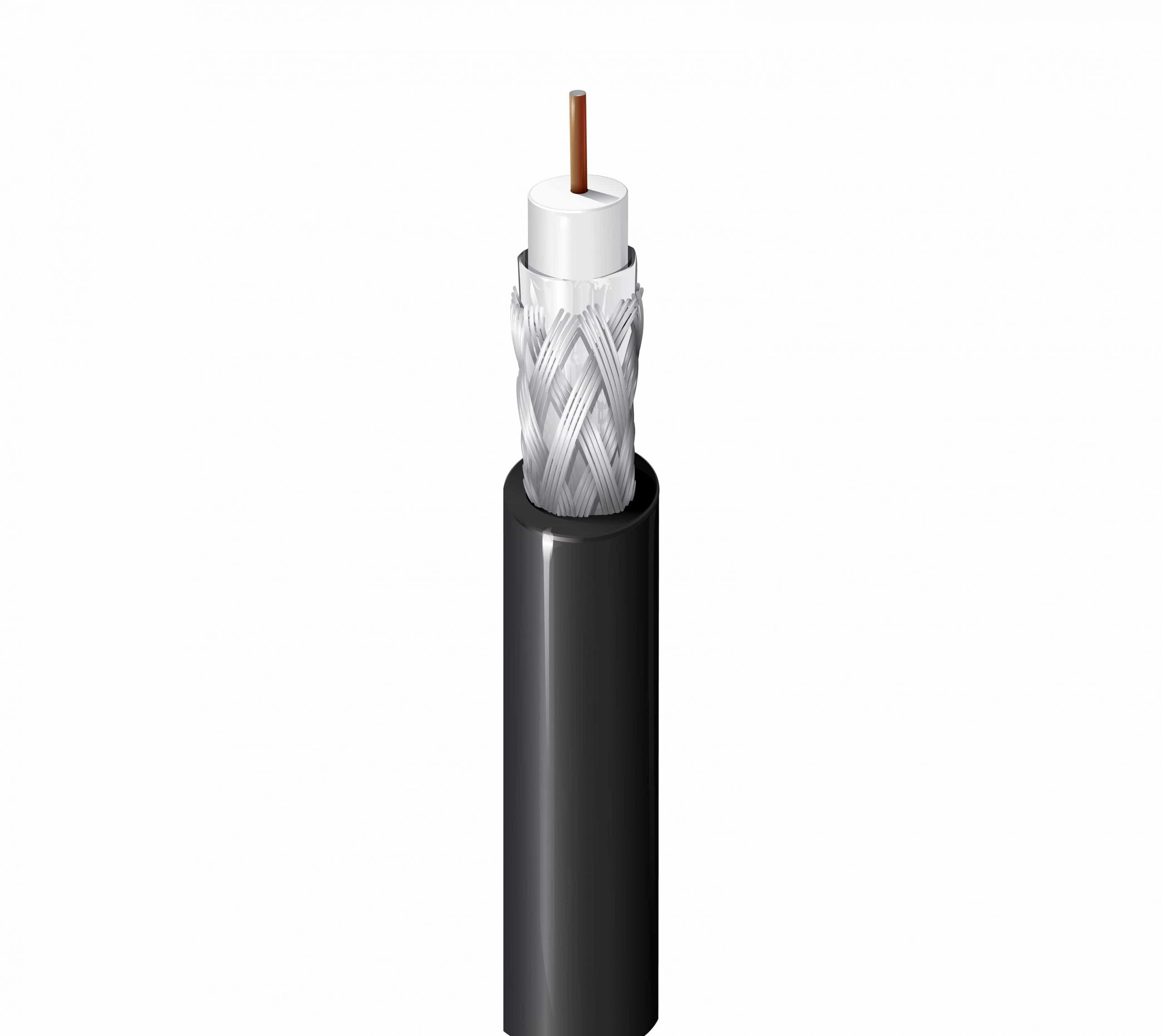

Belden 9116R 1000英尺宽带同轴有线电视电缆黑色

Belden 9116R 1000英尺宽带同轴有线电视电缆黑色

宽带同轴电缆，系列6,18awg纯裸铜包钢导体，PE绝缘，铝箔+ 60%铝编织屏蔽，PVC护套，CMR

规范

• 产品概述
• 合适的应用
• 宽带，有线电视(CATV)，射频电缆，无线(OTA)天线
• 施工详图
• 系列类型
• 6
• 导体
• 大小
• 18 AWG
• 搁浅
• 固体
• 公称直径。
• 0.040
• 材料
• 裸铜包钢
• 绝缘
• 材料
• PE -聚乙烯(泡沫)
• Nom.绝缘直径
• 0.180英寸(4.57毫米)
• 外屏蔽
• 图层1
• 外屏蔽型
• 磁带
• 材料
• Tri-Laminate(明矾+聚矾)
• 商品名称
• Duobond®二世
• 报道
• 1
• 层2
• 层
• 2
• 外屏蔽型
• 编织
• 材料
• 铝
• 商品名称
• Duobond®二世
• 报道
• 0.6
• 外夹克
• 材料
• 聚氯乙烯:聚氯乙烯
• 公称直径。
• 0.275英寸(6.99毫米)
• 电缆总直径(公称)
• 0.275英寸(6.99毫米)
• 电特性
• 回波损耗
• 频率
• 5 – 1000 MHz
• 最小结构回波损失
• 20 dB
• 衰减
• Max。衰减
• 0.58 dB/100ft (@ 5 MHz)
• 1.60 dB/100ft (@ 55 MHz)
• 3.05 dB/100ft (@ 211 MHz)
• 3.30 dB/100ft (@ 250 MHz)
• 3.37 dB/100ft (@ 270 MHz)
• 3.55 dB/100ft (@ 300 MHz)
• 3.74 dB/100ft (@ 330 MHz)
• 3.85 dB/100ft (@ 350 MHz)
• 4.15 dB/100ft (@ 400 MHz)
• 4.40 dB/100ft (@ 450 MHz)
• 4.66 dB/100ft (@ 500 MHz)
• 4.90 dB/100ft (@ 550 MHz)
• 5.10 dB/100ft (@ 600 MHz)
• 5.65 dB/100ft (@ 750 MHz)
• 6.11 dB/100ft (@ 870 MHz)
• 6.55 dB/100ft (@ 1000 MHz)
• 电器
• Nom.导体DCR
• 28欧姆/1000英尺(92欧姆/公里)
• 外护盾DCR
• 9欧姆/1000英尺(30欧姆/公里)
• Nom.电容，电容-屏蔽
• 16.2 pF/ft (53.1 pF/m)
• 特性阻抗
• 75欧姆
• Nom. Prop的速度。
• 0.83
• 电压
• UL额定电压
• 300v (cmr, cmg)
• 力学特性
• 温度
• 操作
• -30℃~ +75℃
• 弯曲半径
• 安装最小。
• 2.8
• Max。拉张力
• 150磅(68公斤)
• 电缆总重量
• 29磅/ 1000英尺
• 标准与遵从
• 环境适宜性
• 室内-立管，室内，室外，耐阳光
• 可持续性
• 加州65号提案
• 可燃性/对火的反应
• UL1666立式立管
• 符合NEC / UL标准
• Cmr, catvr, CMG
• 符合CEC / C(UL)标准
• 没有发生
• 符合欧洲指令
• 欧盟CE标志，欧盟指令2015/863/EU (RoHS 2修正案)，REACH，欧盟指令2011/65/EU (RoHS 2)，欧盟指令2012/19/EU (WEEE)
• 亚太区的合规
• 中国RoHS II (GB/T 26572-2011)
• 符合其他标准
• ANSI / SCTE 74
• 全体会议号码
• 9116便士
