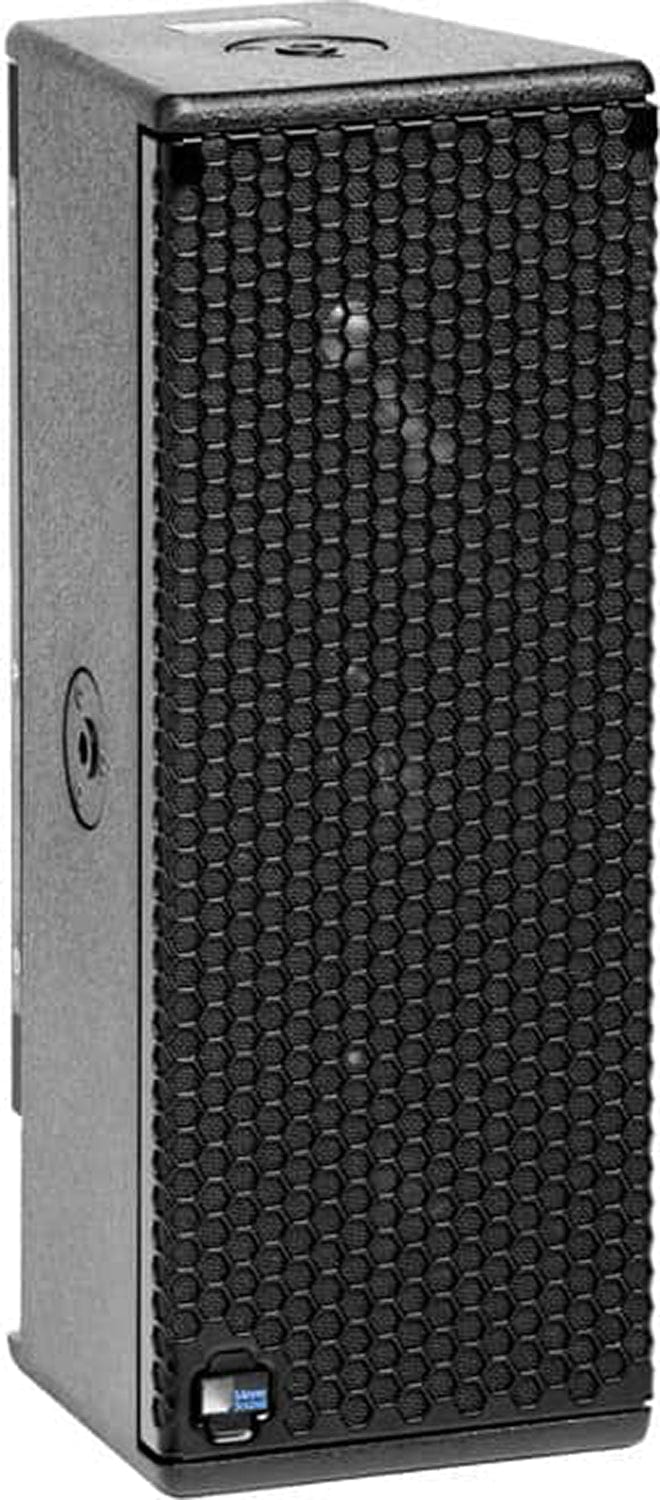

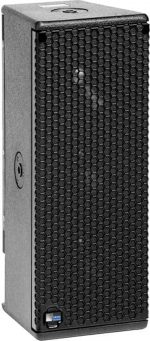

迈耶声音UPM-1P小点源扬声器与循环音频输入模块和M10索具在

迈耶声音UPM-1P小点源扬声器与循环音频输入模块和M10索具附件

UPM-1P是一个非常紧凑，自供电，专业扩声扬声器系统。它非常适合需要相对较小且不显眼的扬声器的应用，这些扬声器还可以提供高声压级，极低失真和均匀的方向控制。UPM-1P扬声器作为小型PA系统或在较大的室内或室外系统中作为填充或延迟扬声器提供人声范围增强。添加一个可选的低音炮可以创建一个全范围系统。

特点:

• 卓越的保真度和功率能力提供在一个超紧凑的封装
• 宽的，对称的图案覆盖广泛的听力区域
• 独特的交叉设计消除梳理一致的中音响应
• 金属圆顶驱动器提供异常平滑的高频特性

规格:

• 声:
  • 工作频率范围:75hz – 20khz
  • 频率响应:80hz – 16khz±4db
  • 相位响应:415hz – 16khz±45°
  • 线性峰值声压级:118.5 dB，波峰系数>14 dB (m噪声)，113 dB(粉红噪声)，115.5 (b噪声)
• 覆盖范围:
  • 水平覆盖范围:100°
  • 垂直覆盖范围:100°
• 传感器:
  • 低频:两个5英寸锥形驱动器;8 Ω标称阻抗
  • 高频:1英寸金属圆顶高音喇叭;8 Ω标称阻抗
• 音频输入:
  • 类型:差动，电子平衡
  • 最大共模范围:±15v DC，箝位接地，用于电压瞬态保护
  • 连接器:XLR 3针母线输入，带公环路输出;可选的5针连接器容纳平衡的音频和RMS信号。
  • 输入阻抗:10 kΩ引脚2和3之间的差分
  • 线路:
    • 引脚1:机箱/接地通过220 kΩ， 1000 pF, 15 V钳位网络，在音频提供虚拟接地提升
    • 引脚2:信号+
    • 引脚3:信号-
    • 机箱:接地和机箱
  • 标称输入灵敏度:0 dBV (1.0 V rms)连续是典型的噪声和音乐限制的开始
  • 输入电平:音频源必须能够产生+20 dBV (10 V rms)到600 Ω，以在扬声器的工作带宽上产生最大峰值声压级。
• 放大器:
  • 类型:互补MOSFET输出级(AB类/桥接)
  • 总输出功率:峰值650w
  • 三、三、三:< 0.02%
  • 冷却:对流
• 交流电源:
  • 连接器:powerCON输入带环路输出
  • 自动电压选择:外部115/ 230v交流开关(100v AC版本可选)
  • 安全额定电压范围:
    • 输入额定值:115/ 230v AC, 50 – 60hz, 3a MAX;
    • 回路输出额定值:115/ 230v AC, 50 – 60hz, 12a MAX
  • 通断点:135v AC以上(115v AC开关位置)和265v AC以上(230v AC开关位置)有熔断器保护
• 目前画:
  • 空闲电流:0.13 A rms (115v AC);0.065 A rms (230 V AC);0.15 A rms (100v AC)
  • 最大长期连续电流(>10秒):1a rms (115v AC);0.5 A rms (230v AC);1.2 A rms (100v AC)
  • 突发电流(<1秒):1.3 A rms (115v AC);0.65 A rms (230 V AC);1.5 A rms (100v AC)
  • 最大瞬时峰值电流:2.9 A pk (115 V AC);2a pk (230v AC);3.3 A pk (100v AC)
  • 涌流:18 A pk (115 V AC);12a pk (230v AC);15a pk (100v AC)
• 物理:
  • 尺寸:宽:6.93英寸(176毫米)x高:18.00英寸(457毫米)x深:7.60英寸(193毫米)
  • 重量:22磅(9.98公斤)
  • 外壳:优质多层桦木，略带纹理的黑色饰面
  • 防护格栅:粉末涂层，六角冲压钢，黑网
  • 索具:三个米制M10螺母板

循环音频输入模块

所有UPM-1P和UPM-2P扬声器标配环路音频输入模块，引脚2和3作为差分信号携带输入;引脚2相对于引脚3是热的，当正向信号施加到引脚2时，产生正向压力波。这个输入模块有一个平衡的母XLR音频输入连接器和一个公XLR环路输出连接器。
