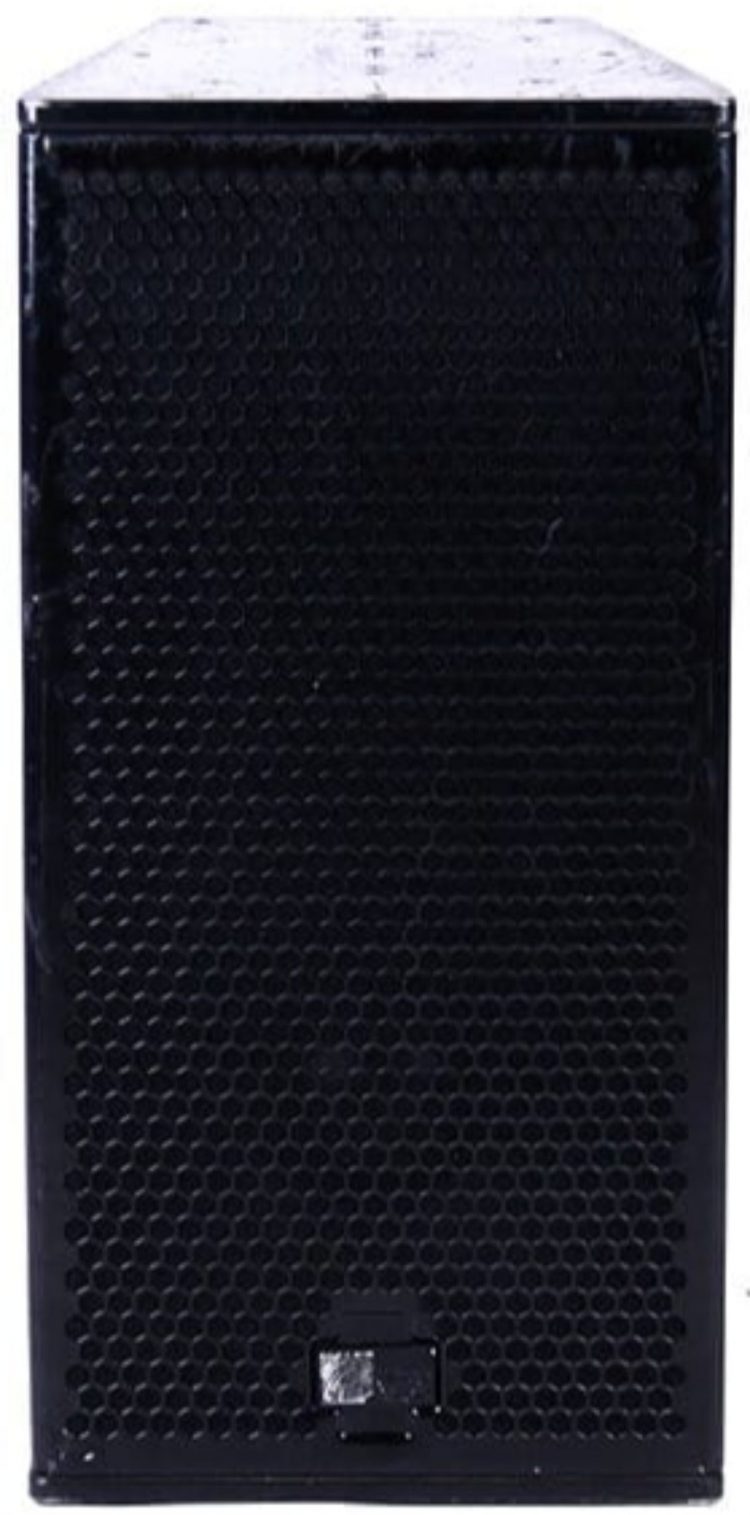

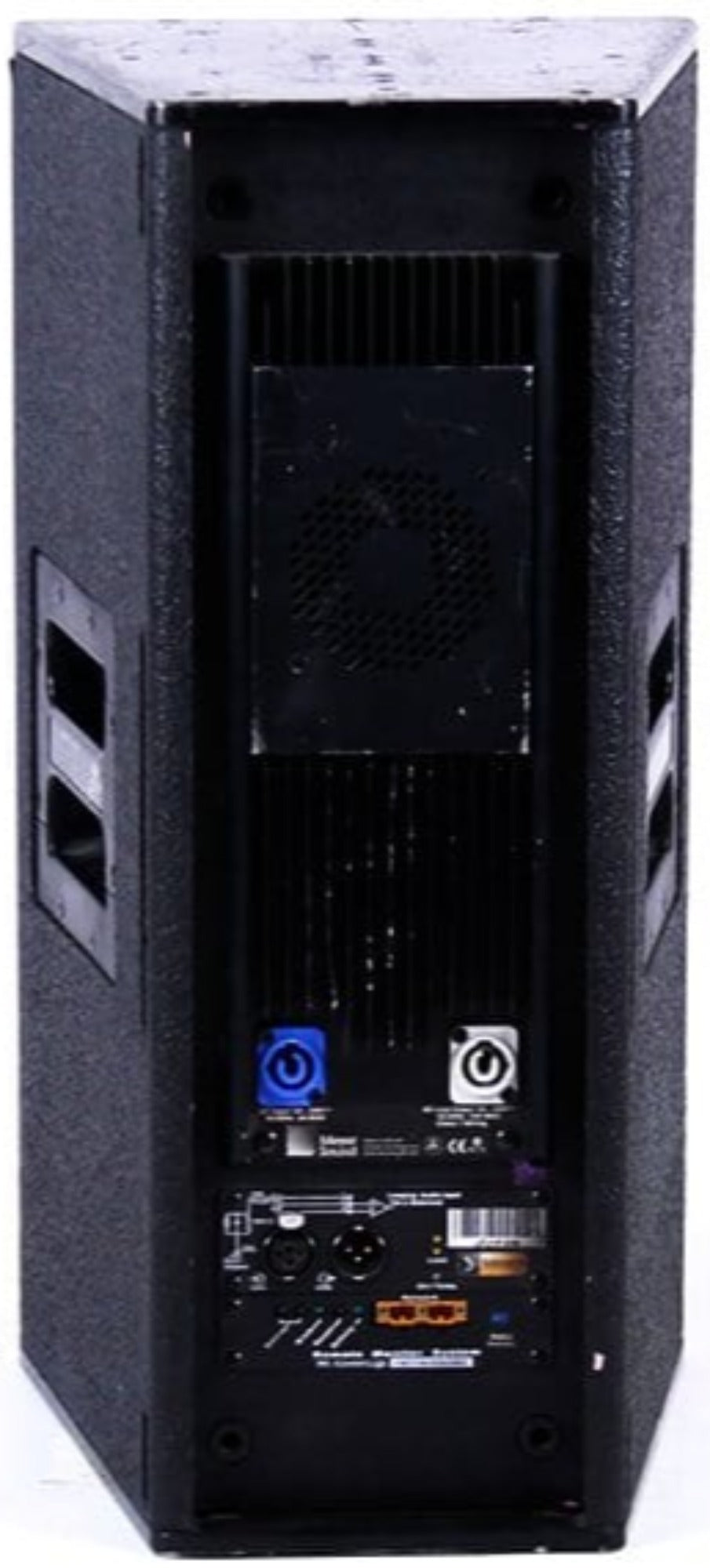

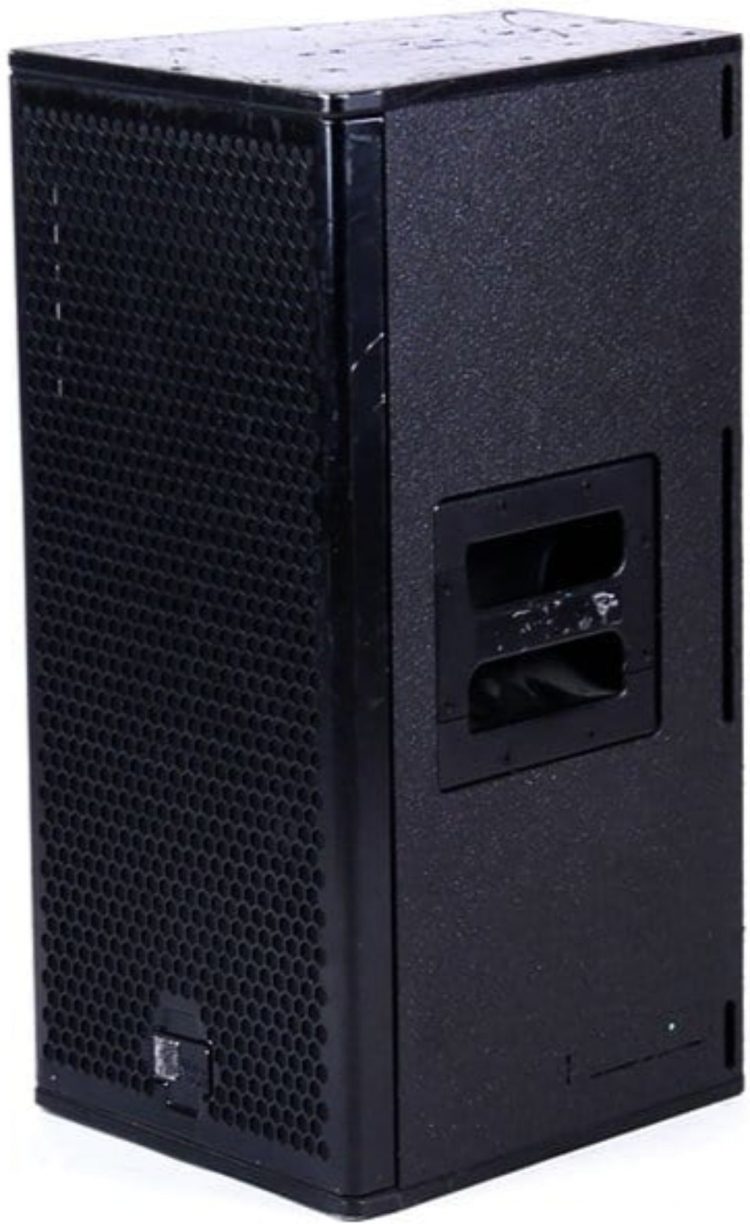

迈耶声音UPJ-1P供电扬声器

迈耶声音UPJ-1P供电扬声器

UPJ-1P将自供电系统的优点与VariO可旋转喇叭提供的放置和排列灵活性相结合。虽然UPJ-1P非常紧凑和轻便，但在1米处产生128 dB SPL的强劲峰值功率输出，使其适合单独用作主扬声器或用于多机柜水平或垂直阵列。应用包括A/V演示，中小型主扩声系统，填充，延迟，效果，阳台下或雨棚下覆盖和分布式系统。UPJ-1P采用10英寸中低端钕磁铁锥形驱动器和0.75英寸出口，高频部分采用3英寸膜片压缩驱动器，提供了无与伦比的质量和覆盖范围。具有互补MOSFET输出级的双通道AB类功率放大器可提供300瓦的总输出。UPJ-1Ps机柜采用铝制端板，配置了多个M8螺纹插入件，以提供您需要的所有安装点。端板允许直接连接到第三方极组件。

特点:

• 卓越的保真度和扩展的高频性能
• 在一个紧凑的封装惊人的功率能力
• 非常平坦的幅度和相位响应，音调精度和精确成像
• 恒q喇叭在整个覆盖范围内提供均匀响应
• 可预测的阵列性能保证了系统设计的灵活性
• VariO喇叭允许扬声器水平或垂直定向

规格:

• 声
  • 工作频率范围:55hz – 20khz
  • 自由场频率响应:66 Hz – 18 kHz±4 dB
  • 相位响应:±45°750hz至18khz
  • 最大峰值声压级:128 dB
  • 动态范围:>110 dB
  • 覆盖范围:80°x 50°
  • 声学交叉:2 kHz
• 传感器
  • 低频率:
    • 一个带有钕磁铁的10英寸锥钻
    • 标称阻抗:4 Ω
    • 音圈尺寸:2”
    • 功率处理能力:400w (AES)
  • 高频率:
    • 一个3英寸的压缩驱动器
    • 标称阻抗:16 Ω
    • 音圈尺寸:3”
    • 隔膜尺寸:3\”
    • 出口尺寸:0.75\”
    • 功率处理能力:100w (AES)
• 音频输入
  • 类型:差动，电子平衡
  • Max。共模范围:±15v DC，钳位接地，用于电压瞬态保护
  • 连接器:母XLR输入与公XLR环路输出
  • 输入阻抗:10 kΩ引脚2和3之间的差分
  • 线路:
    • 引脚1:机箱/接地通过220 kΩ， 1000 pF, 15 V钳位网络，在音频提供虚拟接地提升
    • 引脚2:信号+
    • 引脚3:信号-
    • 机箱:接地和机箱
  • 直流阻塞:输入的差动直流阻塞最大。共模电压
  • CMRR: >50 dB，通常为80 dB (50 Hz – 500 Hz)
  • 射频滤波器:
    • 共模:425khz
    • 差分模式:142 kHz
  • TIM滤波器:< 80khz，集成到信号处理
  • 标称输入灵敏度:0 dBV (1 V rms, 1.4 V pk)连续平均值通常是噪声和音乐的TPL限制的开始。
  • 输入电平:音频源必须能够在600 Ω中产生至少+20 dBV (10 V rms, 14 V pk)，以在扬声器的工作带宽上产生最大峰值SPL。
• 放大器
  • 放大器类型:双通道互补功率MOSFET输出级(AB类)
  • 输出功率:总计300w
  • 第三，我的时间:< 0.02%
  • 承载能力:4个Ω低通道，16个Ω高通道
  • 冷却:强制空气冷却放大器散热器
• 交流电源
• 交流电源连接器:带环路输出的电源连接器
• 电压选择:自动
• 安全机构额定工作电压:100v AC—240v AC;50/60 Hz
• 开/关点:90v AC ~ 264v AC;50/60 Hz
• 电流消耗
  • 空闲电流:0.41 A rms (115v AC);0.33 A rms (230 V AC);0.42 A rms (100v AC)
  • Max。长期连续电流(>10秒):3.2 A rms (115v AC);1.6 A rms (230v AC);3.7 A rms (100v AC)
  • 突发电流(<1秒):5.0 A rms (115v AC);2.5 A rms (230 V AC);5.8 A rms (100v AC)
  • 最终短期峰值电流:17 A pk (115 V AC);8.5 A pk (230 V AC);20a pk (100v AC)
  • 涌流:15a pk (115v AC);13a pk (230v AC);15a pk (100v AC)
