迈耶声音MM-10ACX迷你低音炮安装和分布式系统与M10索具螺纹和

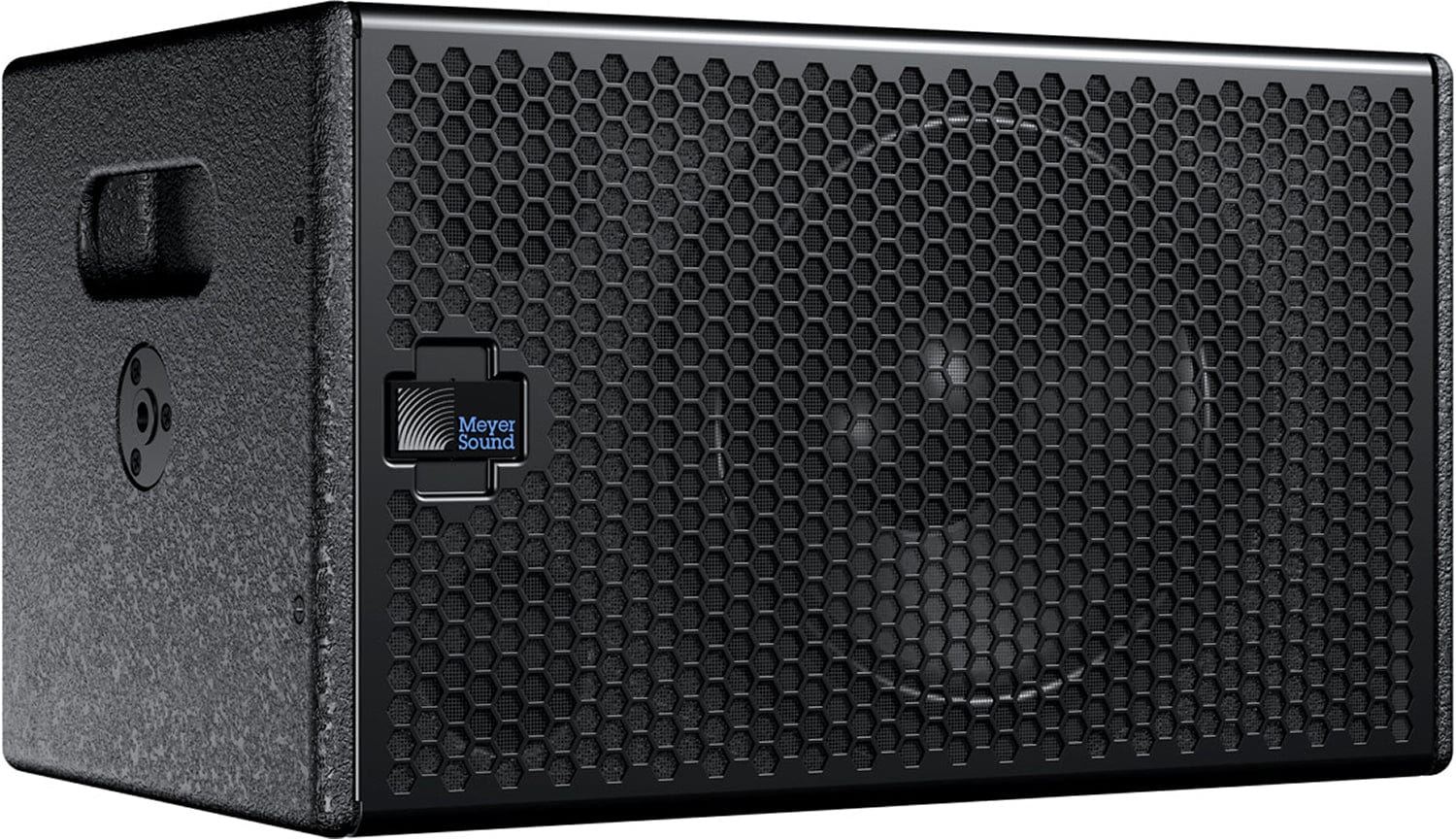

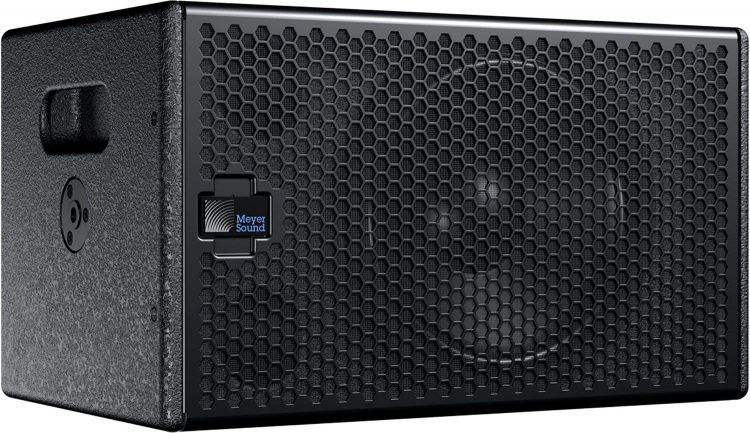

Meyer Sound MM-10ACX迷你低音炮用于安装和分布式系统，带有M10索具螺纹和EN-3连接器

MM – 10微型低音炮为需要紧凑系统提供出色音质的应用提供扩展的低频。MM – 10主要是作为Meyer Sound的MM – 4XP微型扬声器的配套产品而设计的，它允许设计师在空间限制的情况下创建全范围的系统。MM-10还可以与UP- 4XP和UP-4slim超紧凑型扬声器(均采用智能直流技术)配合使用。

MM – 10ACX型号包括板载直流电源和音频路由，用于驱动一对MM – 4XP微型扬声器或单个UP – 4XP超紧凑型扬声器，有效地将MM – 10ACX置于功能强大的紧凑型全范围扬声器系统的核心位置。包括三个XLR母输入，用于独立接收低音炮和卫星扬声器的音频。卫星扬声器的两个输出连接器可使用Phoenix 5-Pin公连接器或EN3 5-Pin母连接器。此外，一个双通道信号可以被修补到卫星输入，并通过输入选择开关求和和路由到低音炮。

特点:

• 强大的低频响应，从一个非常小的机柜
• 低失真提供异常干净的低音
• 适用于补充MM‑4XP, UP‑4XP和up4超薄扬声器
• 版本包括外部智能直流电源或内置交流电源驱动卫星扬声器

规格:

• 声:
  • 工作频率范围:33hz ~ 228hz
  • 频率响应:35hz ~ 208hz±4db
  • 相位响应:38hz – 138hz±45°
  • 线性峰值声压级:118.5 dB，波峰系数> 11 dB (m噪声)，117.5 dB(粉红噪声)，120.5dB (b噪声)
• 报道:360°
• 传感器:
  • 低频:一个10英寸锥体驱动器和2英寸音圈;4 Ω标称阻抗
• 音频输入:
  • 类型:差动，电子平衡
  • 最大共模范围:±5v DC
  • 输入阻抗:e10 kΩ电子平衡
  • 标称输入灵敏度:-2.0 dBV (0.8 V rms)连续是典型的噪声和音乐限制的开始
  • 输入电平:音频源必须能够产生+16 dBV (6.3 V rms)到600 Ω，以在扬声器的工作带宽上产生最大峰值声压级。
• 放大器:
  • 类型:类d
  • 总输出功率:峰值440w
  • 三、三、三:< 0.02%
  • 冷却:对流
• 物理:
  • 尺寸:宽:19英寸(483毫米)×高:11英寸(279毫米)×深:12英寸(305毫米)
  • 外壳:优质多层桦木，略带纹理的黑色饰面
  • 防护格栅:粉末涂层，六角冲压钢，黑色筛网
  • MM-10ACX重量:30.8 lb (13.97 kg)
  • 索具:顶部和侧面螺帽板与M10螺纹。可选的MUB – MM10 u型支架可以以可调节的角度将MM-10安装在墙壁和天花板上。
• 后面板:
  • 音频连接器:3针XLR母输入
  • 线路:
    • 引脚1:机箱/接地通过220 kΩ， 1000 pF, 15 V钳位网络，在音频提供虚拟接地提升
    • 引脚2:信号+
    • 引脚3:信号-
    • 机箱:接地和机箱
  • 卫星扬声器连接器:两个XLR母输入;2个EN3 5引脚母端输出(2引脚直流电源，3引脚平衡音频)
  • 输入极性开关:在引脚2和3之间反转音频输入极性(仅限低音炮)

  输入选择开关:决定低音炮是否从低音炮输入或卫星输入接收源信号(累加)增益旋钮:调整低音炮信号从完全衰减到+ 10db

  • 交流电源连接器:powerCON 20输入，带环路输出
  • LED:显示扬声器状态
• 交流电源:
  • 自动电压选择:90-265 V AC
  • 安全额定电压范围:100 ~ 240v AC, 50 ~ 60hz
  • 通断点:90v交流通断，无关断;内部熔断器保护大于265 V AC
• 电流输出(仅限低音炮):
  • 空闲电流:0.21 A rms (115v AC);0.20 A rms (230 V AC);0.23 A rms (100v AC)
  • 最大长期连续电流(>10秒):0.48 A rms (115v AC);0.31 A rms (230v AC);0.55 A rms (100v AC)
  • 突发电流(<1秒):1.1 A rms (115v AC);0.6 A rms (230v AC);1.3 A rms (100v AC)
  • 最大瞬时峰值电流:2.2 A峰值(115v AC);1.6 A峰值(230 V AC);2.5 A峰值(100v AC)
  • 涌流:6.6 A峰值(115 V AC);3.7 A峰值(230 V AC);7.2 A峰值(100v AC)
• 当前绘制(2 MM-4XP):
  • 空闲电流:0.32 A rms (115v AC);0.26 A rms (230 V AC);0.36 A rms (100v AC)
  • 最大长期连续电流(>10秒):0.90 A rms (115 V AC);0.51 A rms (230 V AC);1.02 A rms (100v AC)
  • 突发电流(<1秒):2.5 A rms (115v AC);1.3 A rms (230v AC);3.0 A rms (100v AC)
  • 最大瞬时峰值电流:4.5 A峰值(115v AC);2.8峰值(230v AC);5.0 A峰值(100v AC)
  • 涌流:7.6 A峰值(115 V AC);4.4 A峰值(230v AC);8.4 A峰值(100v AC)
