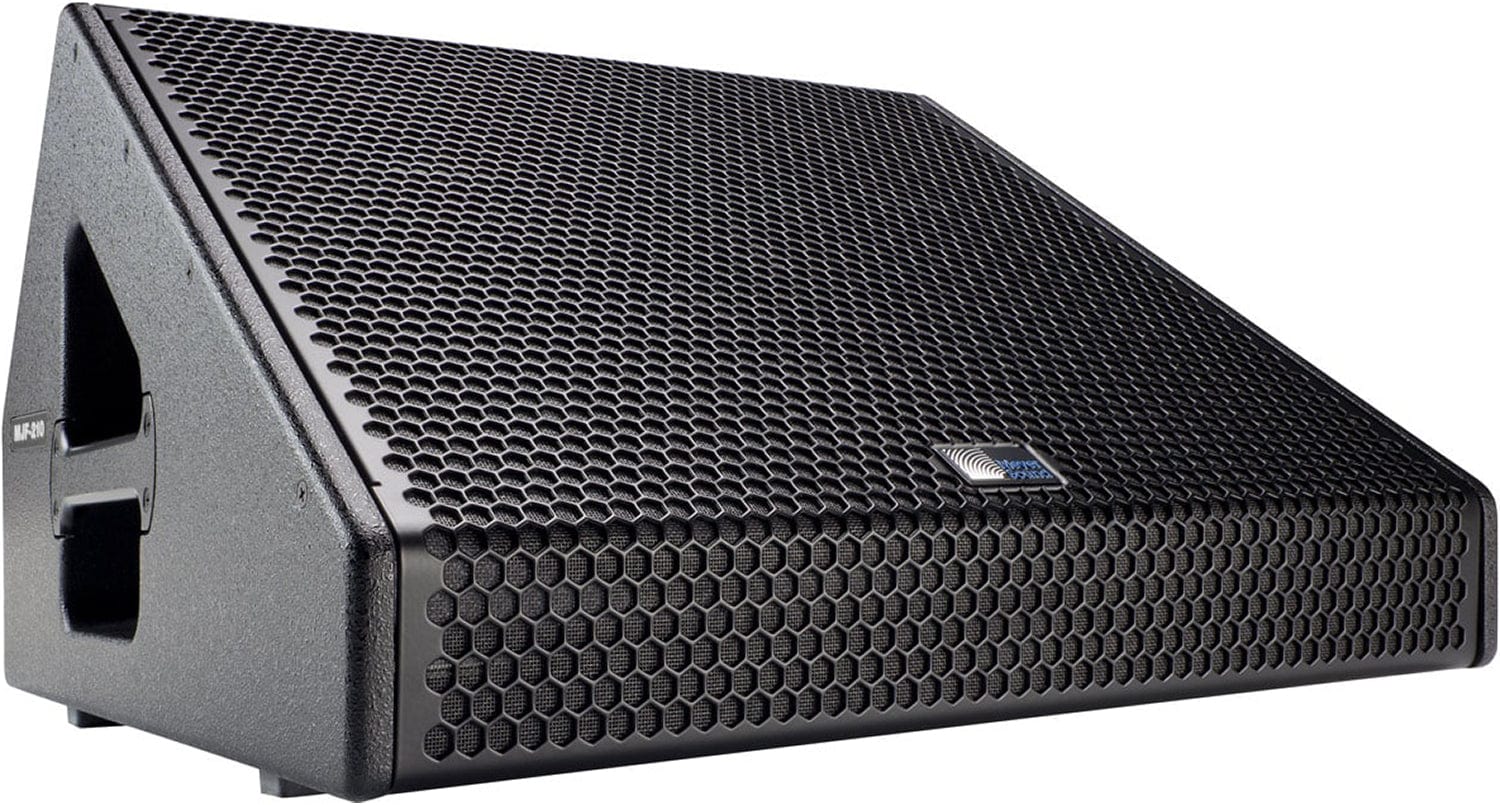

迈耶声音MJF-210舞台监视器低轮廓楔形设计，远程监控系统，和5针

迈耶声音MJF-210级监视器低轮廓楔形设计，远程监控系统，和5针XLR

MJF-210低轮廓高功率级监控器在高输出电平具有充足的低频净空的情况下忠实地再现高清晰度的音频。自供电的MJF-210超过了当今旅游应用的严格要求，承受了道路和舞台的严峻考验，同时占用了小而轻便的足迹和需要外部放大的类似监视器的一小部分卡车空间。MJF-210的相位校正55 Hz至18 kHz频率范围确保人声和乐器准确再现低失真和无信号着色。MJF-210具有平坦的相位和频率响应，以及出色的脉冲响应，超越了传统舞台监视器的声音能力，同时提供了简单的自供电设置和操作。

特点:

• 自供电系统，简化设置和操作
• 体积小，重量轻，没有外部放大，占用较少的卡车空间
• 低调的橱柜保留了舞台上的视线
• 广阔的垂直覆盖范围允许在舞台上和舞台下自由移动
• 高峰值功率保证了优异的瞬态响应
• 平坦的频率和相位响应在反馈前产生高增益

规格:

• 声:
  • 工作频率范围:55赫兹- 18千赫
  • 频率响应:60hz – 18khz±4db
  • 相位响应:200hz – 16khz±45度
• 覆盖范围:
  • 水平覆盖:50度
  • 垂直覆盖:70度
• 交叉:830hz
• 传感器:
  • 低频:两个大功率10英寸锥形驱动器
  • 高频:一个4英寸膜片压缩驱动器
• 音频输入:
  • 类型:差动，电子平衡
  • 最大共模范围:±5v DC
  • 连接器:XLR雌性输入与XLR雄性环路输出
  • 输入阻抗:10 kΩ引脚2和3之间的差分
  • 线路:
    • 引脚1:机箱/接地通过220 kΩ， 1000 pF, 15 V钳位网络，在音频提供虚拟接地提升
    • 引脚2:信号+
    • 引脚3:信号-
    • 引脚4:RMS(极性不敏感)
    • 引脚5:RMS(极性不敏感)
    • 机箱:接地和机箱
  • 直流阻塞差分直流阻塞达到最大共模电压
  • CMRR >50 dB，通常为80 dB (50 Hz – 500 Hz)
  • 共模:425 kHz;差分模式:142 kHz
  • 信号处理积分(< 80khz)
  • 标称输入灵敏度:0.0 dBV (1.0 V rms)连续是典型的噪声和音乐限制的开始
  • 输入电平:音频源必须能够产生+20 dBV (10 V有效值，14 V峰值)到600 m，在扬声器的工作带宽上产生最大峰值声压级
• 放大器:
  • 类型:三通道，d类
  • 三、三、三:< 0.02%
  • 冷却:对流
• 交流电源:
  • 连接器:带环路输出的powerCON 20
  • 安全机构额定工作范围:100 – 240v AC, 50 – 60hz
  • 通断点:90v交流通断，无关断;内部熔断器保护大于265 V AC
• 目前画:
  • 空闲电流:0.26 A rms (115v AC);0.25 A rms (230 V AC);0.28 A rms (100v AC)
  • 最大长期连续电流(>10秒):1.8 A rms (115v AC);1.1 A有效值(230v AC);2.6 A rms (100v AC)
  • 突发电流(<1秒):3.5 A rms (115v AC)， 1.8 A rms (230v AC)， 4.2 A rms (100v AC)
  • 最大瞬时峰值电流:16a峰值(115v AC)， 8a峰值(230v AC)， 18a峰值(100v AC)
  • 涌流:17a峰值(115v AC)， 20a峰值(230v AC)， 15a峰值(100v AC)
• RMS网络:配置2芯双绞线网络，将放大器的所有工作参数报告给主机
• 物理:
  • 尺寸:宽23.18英寸×高13.89英寸×高20.90英寸(589毫米× 353毫米× 531毫米)
  • 重量:67磅(30.4公斤)
  • 外壳:优质桦木胶合板
  • 饰面:黑色纹理
  • 防护格栅:粉末涂层，六角冲压钢，黑色筛网
