迈耶声音JM-1P可阵列点源扬声器与3引脚XLR

迈耶声音JM-1P可阵列点源扬声器与3引脚XLR

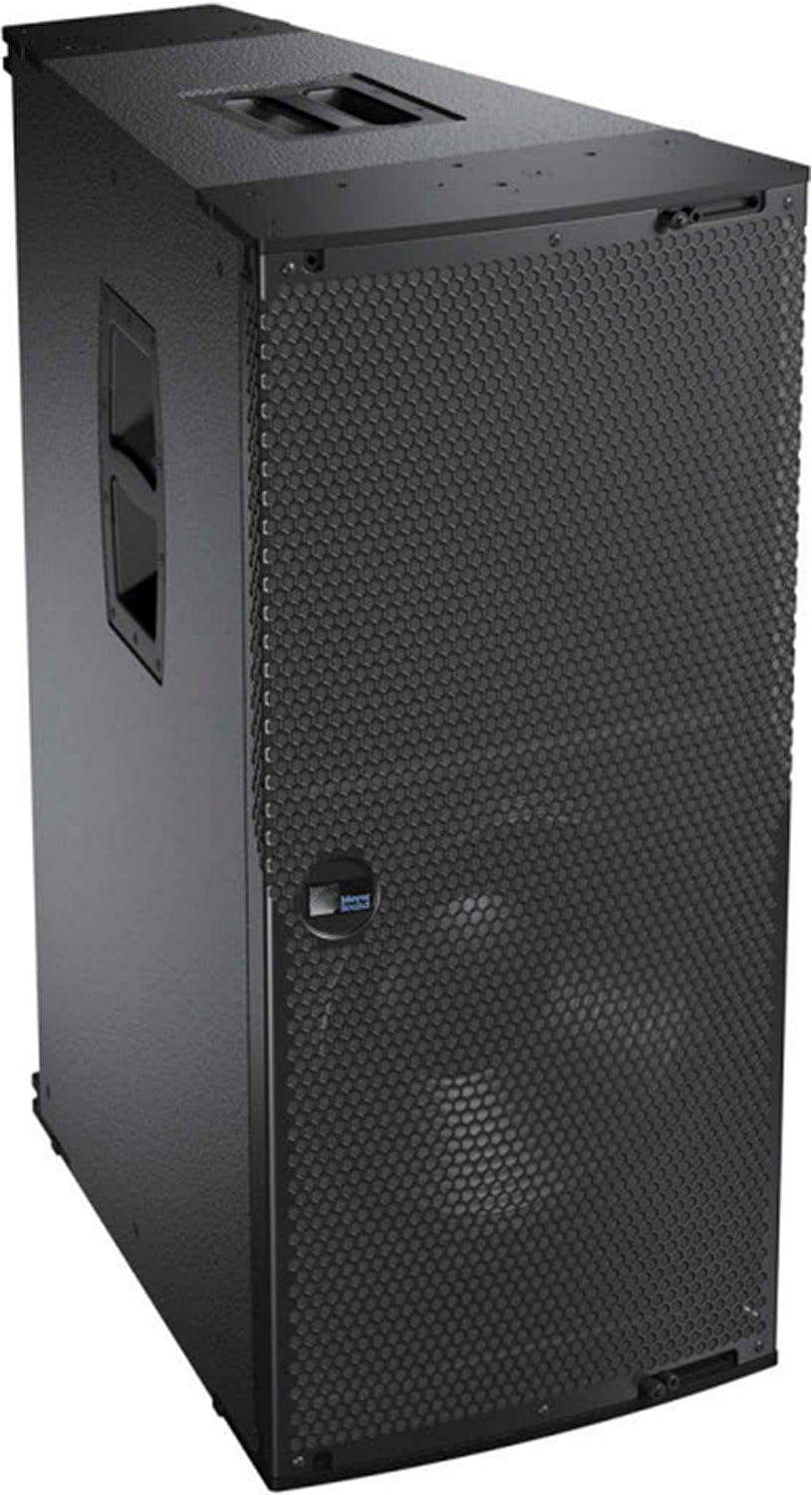

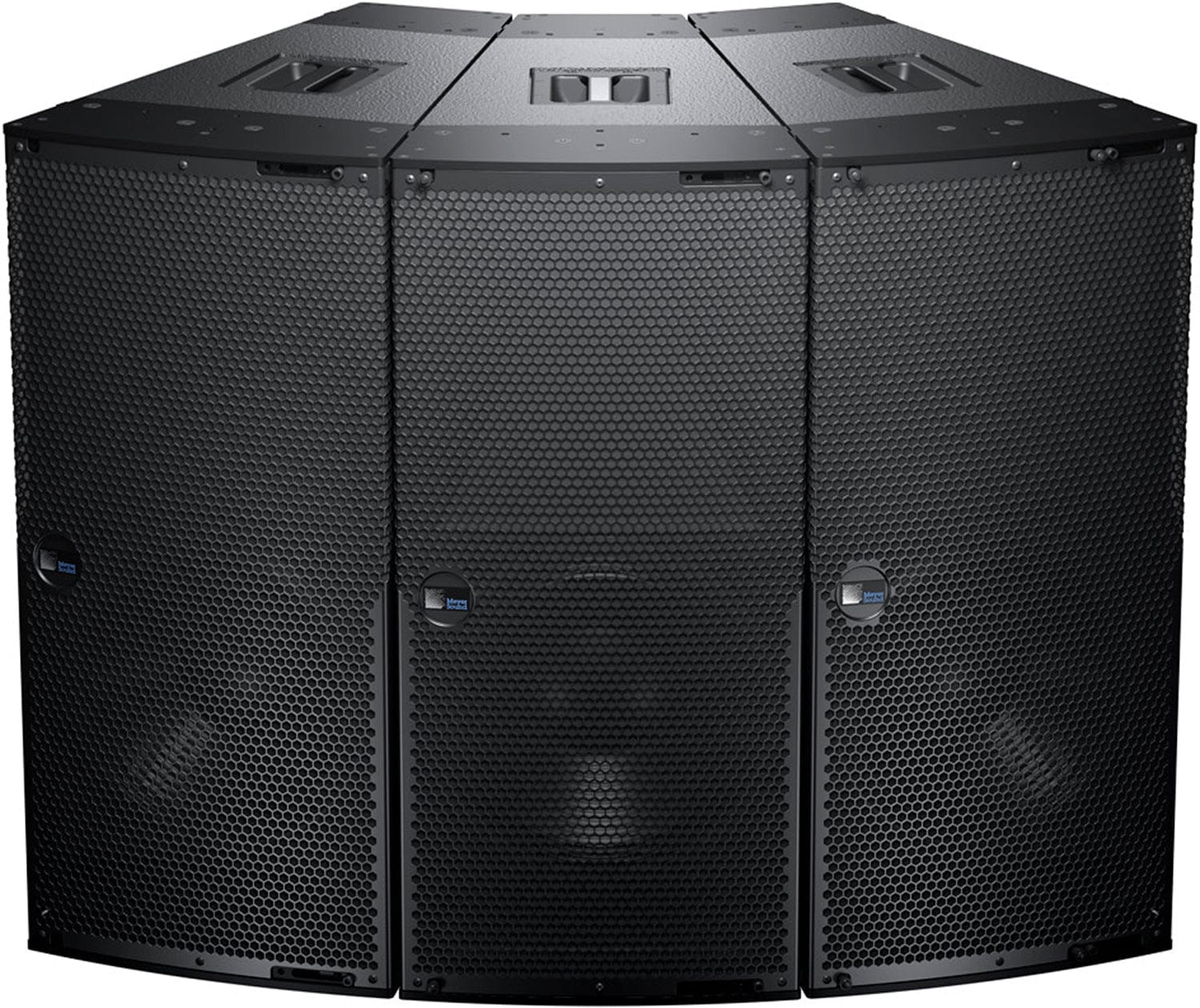

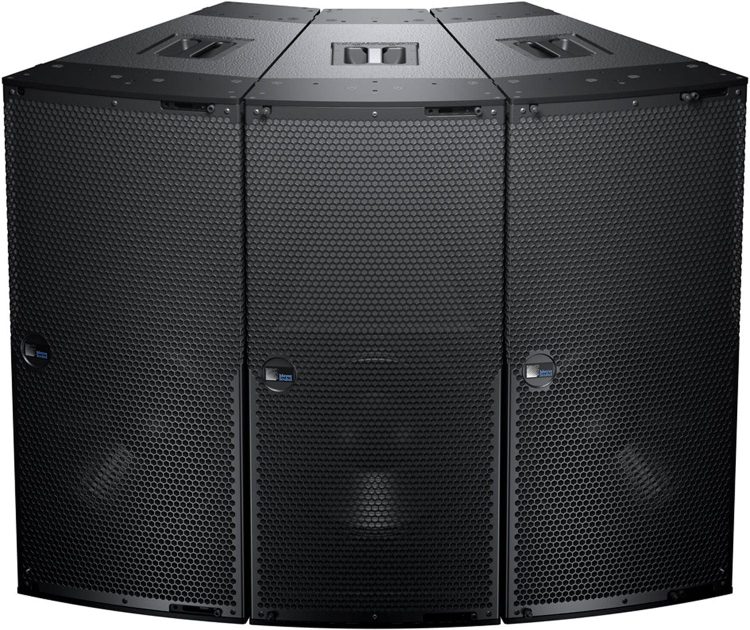

JM‑1P自供电扬声器是一款高q、可阵列扬声器，适用于各种应用。利用Meyer Sound的专利REM®技术和梯形机柜设计，JM‑1P可以部署在紧密排列的阵列集群中，以提供与阵列中单元数量成比例的覆盖范围。虽然JM – 1P点源阵列针对水平安装进行了优化，但必要时也可以垂直使用。凭借其可扩展的覆盖范围和多功能QuickFly®索具选项，JM‑1P扬声器可用于旅游，租赁和固定安装。

特点:

• 严格控制的覆盖范围与阵列单元的数量成正比
• 特殊的尺寸功率比
• QuickFly索具提供了水平和垂直阵列的灵活性
• 一致和可预测的阵列性能确保精确的系统设计

规格:

• 声:
  • 工作频率范围:53赫兹- 18千赫
  • 频率响应:56 Hz – 16.5 kHz±4 dB
  • 相位响应:580hz – 16khz±45°
  • 线性峰值声压级:132 dB，波峰系数>15.5 dB (m噪声)，133dB(粉红噪声)，136 dB (b噪声)
• 覆盖范围:
  • 水平覆盖范围:20°
  • 垂直覆盖范围:60°
• 传感器:
  • 低频:一个高功率，15英寸锥形驱动器与钕磁铁;2 Ω标称阻抗
  • 高频:一个4英寸压缩驱动器;8 Ω标称阻抗
• 音频输入:
  • 类型:差动，电子平衡
  • 最大共模范围:±15v DC，钳位接地，用于瞬态电压保护
  • 连接器:XLR 3针母线输入，带公环路输出;可选的XLR 5针连接器，以适应平衡的音频和RMS信号。
  • 输入阻抗:10 kΩ引脚2和3之间的差分
  • 线路:
    • 引脚1:机箱/接地通过220 kΩ， 1000 pF, 15 V钳位网络，在音频提供虚拟接地提升
    • 引脚2:信号+
    • 引脚3:信号-
    • 机箱:接地和机箱
  • 标称输入灵敏度:0 dBV (1.0 V rms)连续是典型的噪声和音乐限制的开始
  • 输入电平:音频源必须能够产生+20 dBV (10 V rms)到600 Ω，以在扬声器的工作带宽上产生最大峰值声压级。
• 放大器:
  • 类型:双通道，互补MOSFET输出级(类AB/H)D
  • 总输出功率:峰值2550w
  • 三、三、三:< 0.02%
  • 冷却:静音™与对流冷却在低到中音频水平;风扇辅助仅在高音频水平。
• 交流电源:
  • 连接器:powerCON 20输入带环路输出
  • 自动电压选择:两个量程，每个量程都有高低压分接(不间断)
  • 安全机构额定工作范围:95 – 125v AC;208 – 235v AC, 50/ 60hz
  • 通断点:85 – 134v AC;165-264伏交流电
• 目前画:
  • 空闲电流:0.50 A rms (115 V AC);0.28 A rms (230 V AC);0.56 A rms (100v AC)
  • 最大长期连续电流(>10秒):4.55 A rms (115 V AC);2.50 A rms (230 V AC);5.25 A rms (100v AC)
  • 突发电流(<1秒):8.0 A rms (115v AC);4.1 A有效值(230v AC);9.2 A rms (100v AC)
  • 最大瞬时峰值电流:20.8 A峰值(115 V AC);13.0 A峰值(230v AC);21.6 A峰值(100v AC)
  • 涌流:峰值7.1 A (115v AC);8.4 A峰值(230 V AC);7.1 A峰值(100v AC)
• 物理:
  • 尺寸:宽:16.79英寸(427毫米)x高:36.08英寸(916毫米)x深:29.30英寸(744毫米)
  • 重量:147磅(66.68公斤)
  • 外壳:优质多层桦木，略带纹理的黑色饰面
  • 防护格栅:粉末涂层，六角冲压钢，黑网
  • 索具:用于阵列单元的带有侧链的铝端板;索具附件用螺纹米制M10点;可选拾取板和垂直栅格悬挂阵列与向上倾斜或向下倾斜
