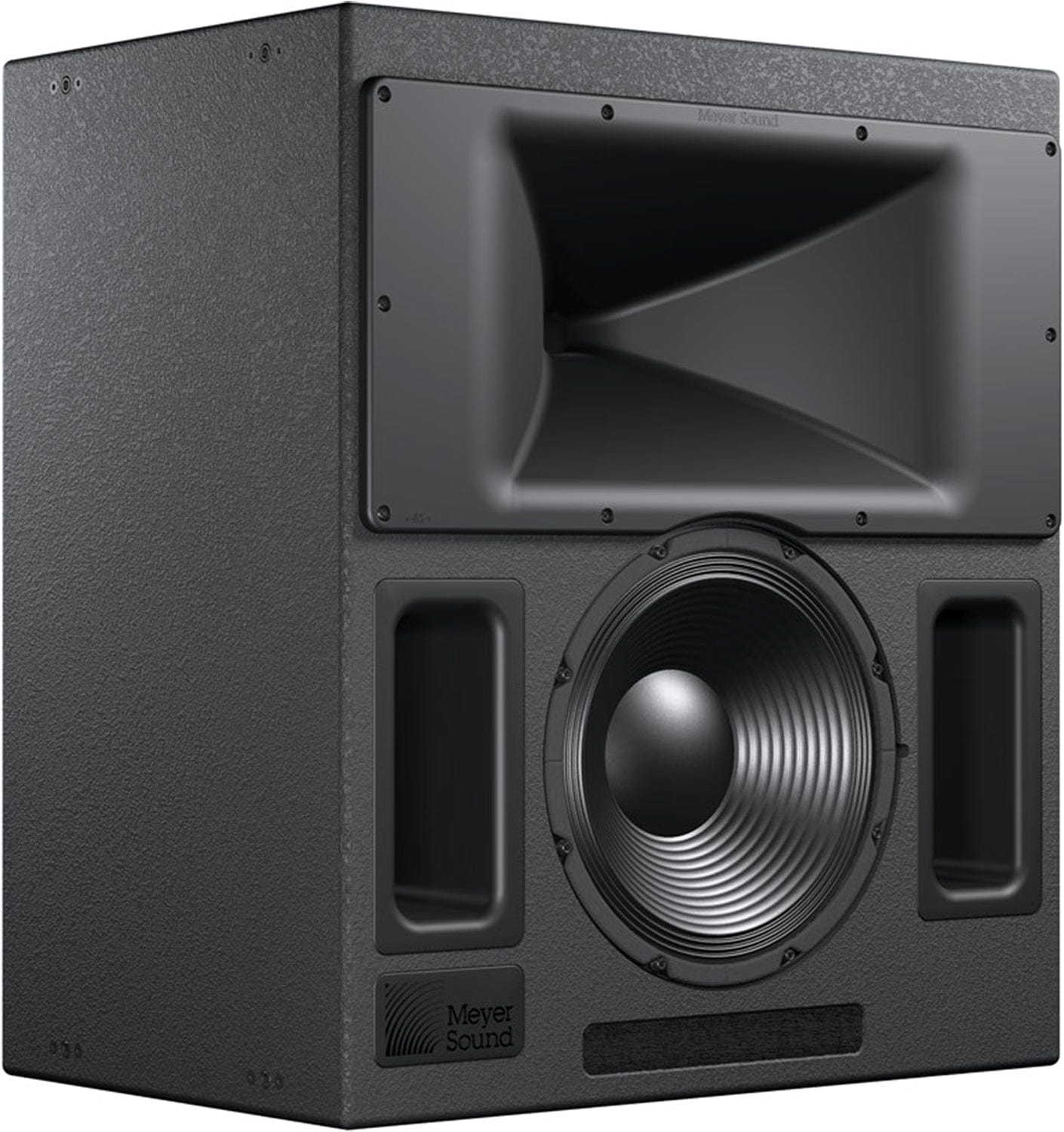

在迈耶声音的EXP线影院产品的心脏是Acheron高性能屏幕通道扬声器。针对穿孔屏幕后的安装进行了优化，双向扬声器结合了自供电技术和创新喇叭设计的优势，为影院的左、右和中央声道提供卓越、精确的覆盖。

特点:

• 占地面积小，宽度窄，适用于小型场地或填充应用
• 惊人的功率尺寸比
• 卓越的线性和瞬态再现在任何电平，高峰值功率输出，和极低的失真
• 自供电，简化设置和提高可靠性
• 用于飞行和地面堆叠阵列的柔性索具
• 与迈耶声音的750-LFC, 900-LFC和豹扬声器轻松集成

规格:

• 声:
  • 工作频率范围:37hz – 18khz
  • 频率响应:38hz – 17khz±4db
  • 相位响应:700hz – 17khz±30°
  • 线性峰值声压级:134 dB，波峰系数为18 dB (m噪声)，133.5 dB(粉红噪声)，135 dB (b噪声)
• 覆盖范围:
  • 水平覆盖范围:100°
  • 垂直覆盖范围:50°
• 交叉:580 Hz
• 传感器:
  • 低频:一个高功率15英寸锥形驱动器，钕磁铁;4 Ω标称阻抗
  • 高频:一个4英寸膜片压缩驱动器;8 Ω标称阻抗
• 音频输入:
  • 类型:差动，电子平衡
  • 最大共模范围:±15v DC，箝位接地，用于电压瞬态保护
  • 连接器:XLR 3针母线输入，带公环路输出;可选的XLR 5针连接器，以适应平衡的音频和RMS信号。
  • 输入阻抗:10 kΩ引脚2和3之间的差分
  • 线路:
    • 引脚1:机箱/接地通过1 kΩ， 1000 pF, 15 V箝位网络，在音频提供虚拟接地提升
    • 引脚2:信号+
    • 引脚3:信号-
    • 机箱:接地和机箱
  • 标称输入灵敏度:连续10 dBV (3.2 V rms)通常是噪声和音乐的极限
  • 输入电平:音频源必须能够产生+20 dBV (10 V rms)到600 Ω，以在扬声器的工作带宽上产生最大峰值声压级
• 放大器:
  • 类型:双通道互补MOSFET输出级(AB/H类)
  • 总输出功率:峰值4500w
  • 三、三、三:< 0.02%
  • 冷却方式:强制风冷，内部风扇2个(超低速风扇1个，备用风扇1个)
• 交流电源:
  • 连接器:250 V NEMA L6-20(扭锁)进口或IEC 309公进口
  • 自动电压选择:自动，两个量程，各有高低电压分接(不间断)
  • 安全额定电压范围:95 ~ 125v AC;208 – 235v AC, 50/ 60hz
  • 通断点:85 – 134v AC;165-264伏交流电
• 目前画:
  • 空闲:0.71 A rms (115 V AC);0.38 A rms (230 V AC);0.79 A rms (100v AC)
  • 最大长期连续电流(>10秒):5.8 A rms (115v AC);2.8 A rms (230v AC);6.3 A rms (100v AC)
  • 突发电流(<1秒):6.4 A rms (115v AC)， 3.2 A rms (230v AC)， 7.2 A rms (100v AC)
  • 最大瞬时峰值电流:26a峰值(115v AC)， 14a峰值(230v AC)， 28a峰值(100v AC)
  • 涌流:7a峰值(115v AC)， 7a峰值(230v AC)， 10a峰值(100v AC)
• 物理:
  • 尺寸:宽:31英寸(787毫米)×高:35英寸(889毫米)×深:20.5英寸(521毫米)
  • 重量:173磅(78.5公斤)
  • 外壳:优质多层桦木，略带纹理的黑色饰面
  • 防护格栅:粉末涂层，六角冲压钢，黑网

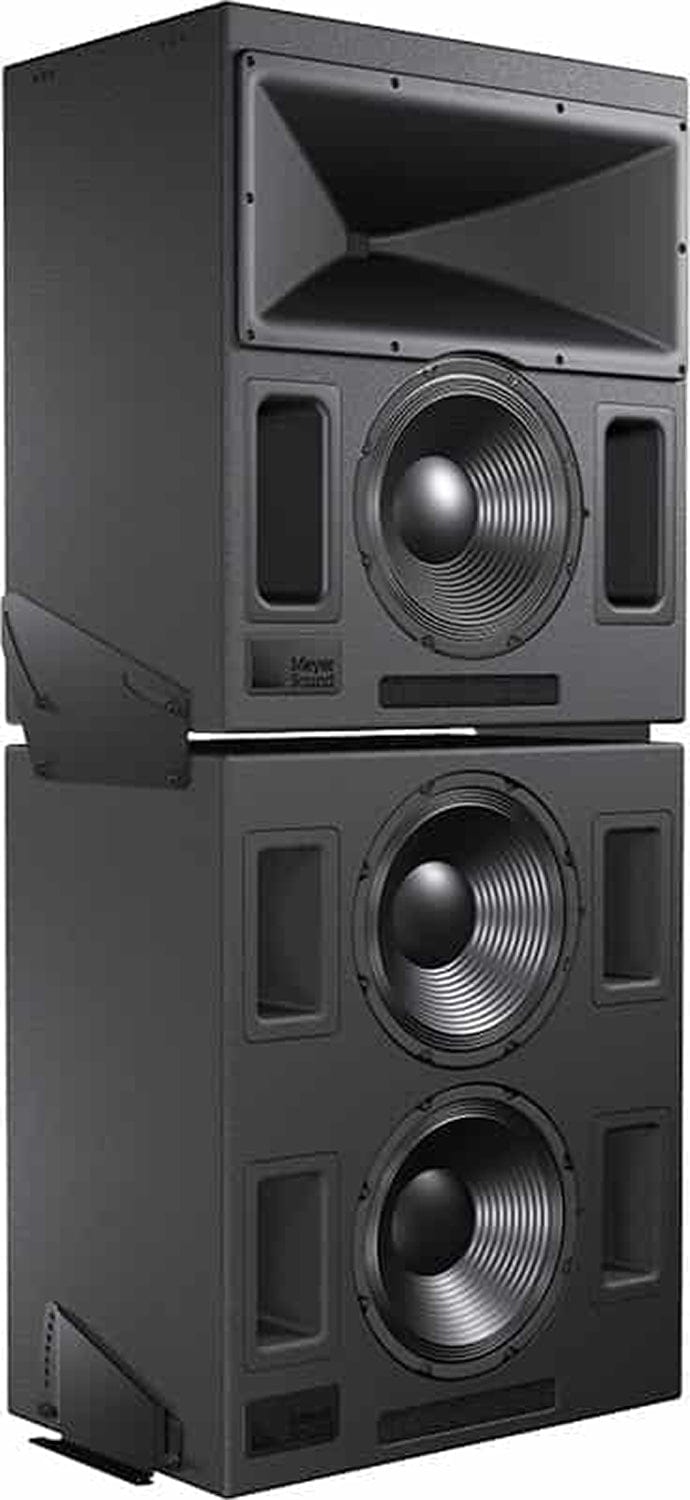

  • 索具:3/8英寸螺纹点的边角可选支架适配器，允许Acheron安装到地板上，向上倾斜或向下倾斜，以及在Acheron LF的顶部(也有向上倾斜或向下倾斜)
