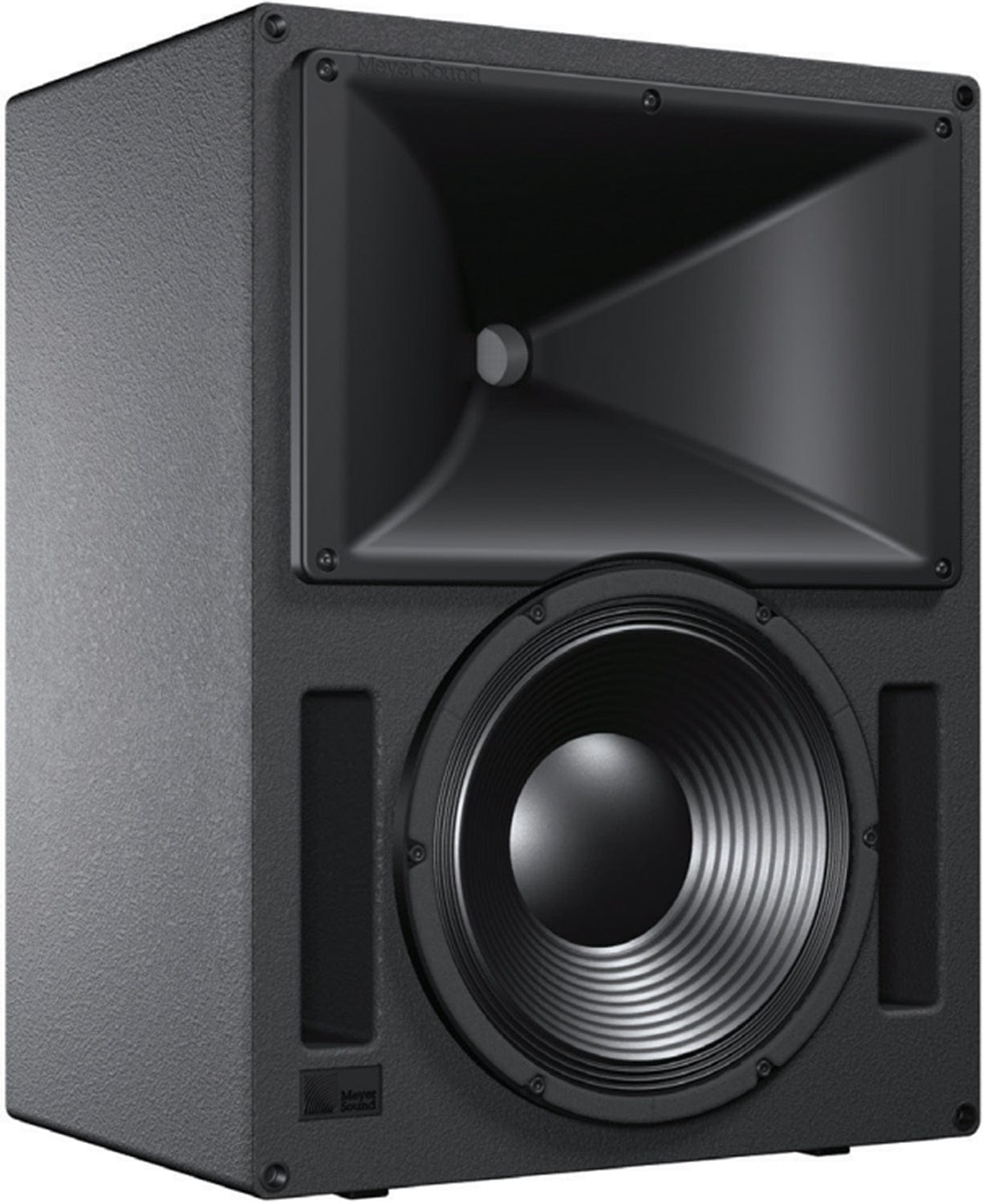

迈耶声音Acheron设计屏幕通道扬声器影院应用与3引脚XLR

迈耶声音Acheron设计屏幕通道扬声器影院应用与3引脚XLR

Acheron Designer使用与其他Acheron型号相同的正在申请专利的喇叭技术和高频压缩驱动器，提供相同的38 Hz至17 kHz频率响应。这种一致性的保真度之间的Acheron模型，确保音轨监测与Acheron设计师翻译准确时播放回较大的房间与Acheron 100, Acheron 80, Acheron工作室，或其他校准影院系统。

特点:

• 高峰值功率输出，超低失真
• 卓越的保真度和扩展的高频性能
• 恒q喇叭在整个覆盖区域产生均匀响应
• 非常平坦的幅度和相位响应，音调精度
• 与HMS-10环绕扬声器和X-800C低音炮无缝集成

规格:

• 声:
  • 工作频率范围:37hz – 18khz
  • 频率响应:38hz – 17khz±4db
  • 相位响应:230hz – 17khz±30°
  • 最大峰值声压级:130 dB
  • 动态范围:>110 dB
• 覆盖范围:80°水平x 50°垂直
• 交叉:680 Hz
• 传感器:
  • 低频率:
    • 12英寸低频锥体驱动器
    • 标称阻抗:2 Ω
    • 音圈尺寸:4”
  • 高频率:
    • 4英寸压缩驱动器
    • 标称阻抗:8 Ω
    • 音圈尺寸:4”
    • 隔膜尺寸:4\”
    • 出口尺寸:1.5\”
• 音频输入:
  • 类型:差动，电子平衡
  • 最大共模范围:±5v DC，箝位接地，用于电压瞬态保护
  • 连接器:母XLR输入与公XLR环路输出
  • 输入阻抗:10 kΩ引脚2和3之间的差分
  • 线路:
    • 引脚1:机箱/接地通过1 kΩ， 1000 pF, 15 V箝位网络，在音频提供虚拟接地提升
    • 引脚2:信号+
    • 引脚3:信号-
    • 机箱:接地和机箱
  • 直流阻塞:差分直流阻塞达到最大共模电压
  • CMRR: >50 dB，通常为80 dB (50 Hz – 500 Hz)
  • RF滤波器:共模:425 kHz;差分模式:142 kHz
  • TIM滤波器:积分信号处理(< 80khz)
  • 标称输入灵敏度:连续10 dBV (3.2 V rms)通常是噪声和音乐的极限
  • 输入电平:音频源必须能够产生+20 dBV (10 V rms)到600 Ω，以在扬声器的工作带宽上产生最大峰值声压级
• 放大器:
  • 类型:双通道，d类
  • 输出功率:700w (1 × 550w, 1 × 250w)
  • 总输出:峰值1400w
  • 三、三、三:< 0.02%
  • 负载:2 Ω低通道;8 Ω高通道
  • 冷却:对流，与嵌入式散热器
• 交流电源:
  • 连接器:PowerCon®回路输出
  • 电压选择:自动，连续范围从90v AC到265v AC
  • 安全机构额定工作范围:100 – 240v AC, 50/ 60hz
  • 通断点:90v AC通，无关断，只有265 V AC以上保险丝保护
  • 电流输出:空闲电流:0.23 A rms (115v AC);0.19 A rms (230 V AC);0.24 A rms (100v AC)
  • 最大长期连续电流(>10秒):1.58 A rms (115v AC);0.83 A rms (230 V AC);1.78 A rms (100v AC)
  • 突发电流(<1秒):3.1 A rms (115v AC);1.4 A rms (230v AC);3.6 A rms (100v AC)
  • 短期峰值电流:12.0 A峰值(115v AC);8.0 A峰值(230 V AC);12.4 A峰值(100v AC)
  • 涌流:峰值25a (115v AC);54a峰值(230v AC);20a峰值(100v AC)
• 物理:
  • 尺寸:19.00“宽x 25.38”高x 14.58“深(483毫米x 645毫米x 370毫米)，无可选格栅框架
  • 重量:76磅(34.5公斤)没有可选的格栅框架
  • 外壳:优质桦木胶合板
  • 表面处理:低光泽，黑色纹理
  • 防护格栅:可选格栅框架用黑布贴在机柜前角的附着点
  • 索具:两个螺纹M6连接点在机柜底部可选MYA-DES摇篮式轭
