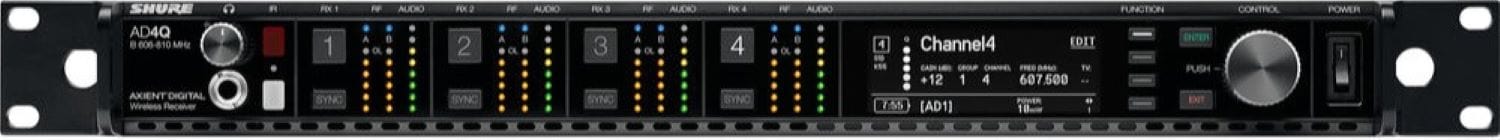

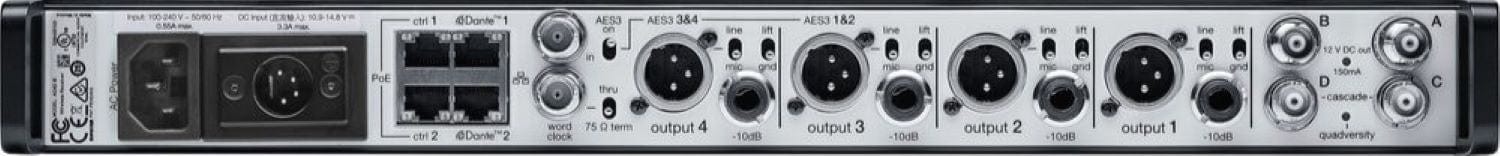

舒尔axent AD4Q-DC四通道数字无线接收机- B波段

舒尔axent AD4Q-DC四通道数字无线接收机- B波段

AD4Q axent数字四路接收机在透明数字音频和最高频谱效率方面树立了新标准。突破性的性能特性包括宽调谐、低延迟、高密度(HD)模式和Quadversity™，确保在最具挑战性的RF环境中保持稳定的性能。网络控制，AES3 + AES67 + Dante™和信号路由选项为您的整个工作流程带来了新的管理水平和灵活性。兼容所有Axient数字发射机。

特点:

• 直流电源模块支持备用电源和远程操作
• 宽调谐范围高达184MHz
• 真正的数字多样性接收每个通道的辍学阻力
• 无线工作台®和ShurePlus™频道应用程序的网络控制
• 扩展天线覆盖和改进射频信噪比的Quadversity™模式
• 前面板耳机插孔使但丁Cue和但丁浏览监控
• 可配置以太网交换机冗余但丁数字输出
• 可切换的XLR/AES3输出
• 通道质量表显示射频信号噪声
• 锁定交流连接器
• 选配直流模块，支持冗余供电

规格:

• 尺寸(高×宽×深):
  • 1.7 × 19.0 × 13.1英寸
  • (44 × 483 × 333 mm)
• 重量:不含天线时重10.6 lb (4.8 kg)
• 住房:钢铁;挤压铝
• 能力要求:
  • 100至240 VAC, 50-60 Hz
  • 0.68 A max
• 热损耗:
  • 最大:23w (78btu /hr)
  • 空转:15w (6)
• 输入电压范围:10.9 ~ 14.8 V DC
• 最大直流输入电流:4.0 A
• 保护方式:过压、欠压、反极性
• 4-Pin XLR:
  • 引脚1:负极;引脚2:无连接
  • 引脚3:无连接;引脚4:正
• 音频输出:
  • 增益调节范围:-18至+42 dB在1 dB的步骤(加上静音设置)
  • 配置:
    • 1/4\” (6.35 mm):变压器耦合平衡(尖端=音频，环=无音频，套筒=接地)
    • XLR:变压器耦合平衡(1=接地，2=音频+，3=音频-)
  • 阻抗(典型，XLR输出)100 Ω
  • 满量程输出(200 kΩ负载):
    • 1/4“(6.35 mm): +8 dBV
    • XLR (LINE设置):+18 dBV
    • XLR (MIC设置):-12 dBV
  • 麦克风/线路开关:30分贝垫
  • 幻影电源保护:是的
• 网络:
  • 网络接口:10/ 100mbps, 1gbps, Dante数字音频
  • 网络寻址能力:DHCP或手动IP地址
  • 最大电缆长度:100米(328英尺)
• 级联输出:
  • 连接器类型:BNC
  • 配置:不平衡，被动
  • 阻抗:50 Ω
  • 插入损耗:0 dB，典型
• 射频输入:
  • 杂散抑制:> 80db，典型
  • 连接器类型:BNC
  • 阻抗:50 Ω
  • 偏置电压:12-13.5 VDC，最大150毫安，每个天线，可开关
  • 射频载波频率范围:B: 606 ~ 810 MHz MHz
