径向SW8 8通道后备轨道切换与d – sub

径向SW8 8ch后备轨道开关w/ d – sub

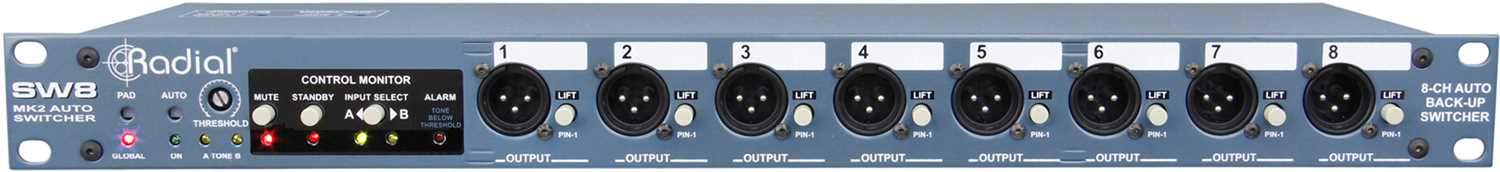

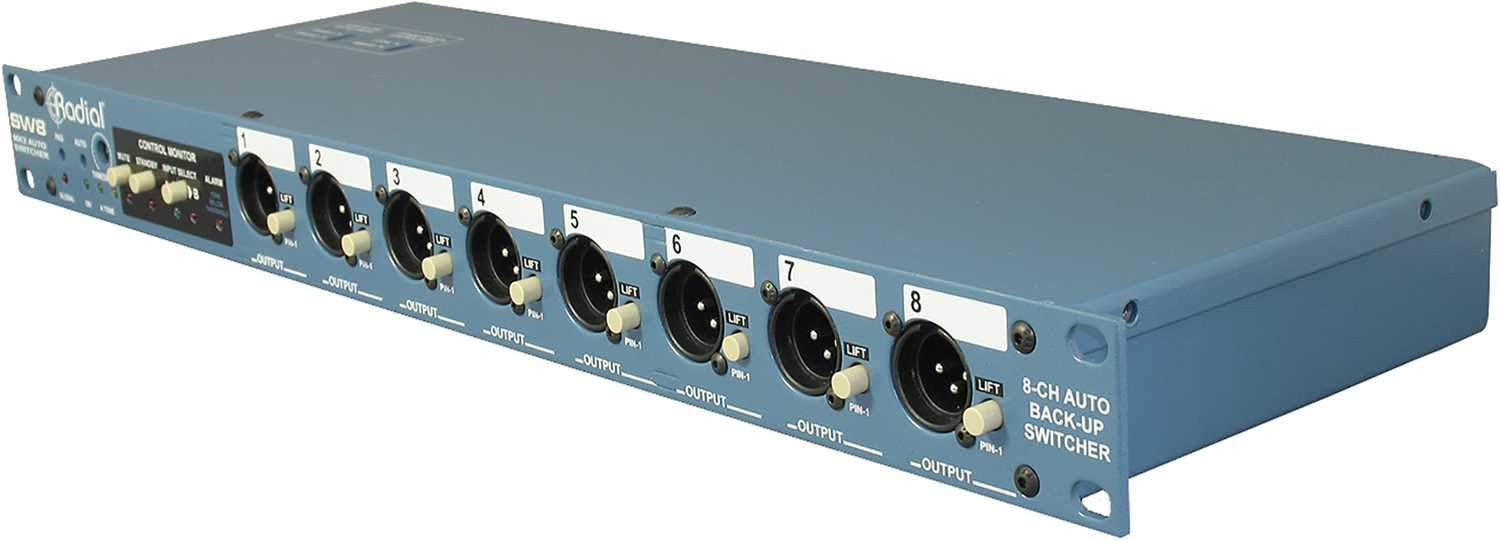

自动开关径向SW8是一个8通道自动切换器，允许您通过在两个多通道播放系统之间自动切换来设置冗余备份系统。

幕后故事SW8主要用于现场音乐会和舞台表演，其中背景曲目用于编曲，人声和音效，SW8采用可调门来检测机器故障，并自动切换到第二个备份机，以提供无缝的性能。SW8将监视任何连续的音频信号，如主播放系统上的SMPTE，如果信号丢失，它将自动切换到备份。切换也可以在前面板上手动执行，或通过使用脚踏开关，如径向JR2。对于超过8通道的大型系统，可以将多个sw8连接在一起。

“空降”场景这种设置最常用于俱乐部场景和飞行促销电视和视频旅行。在这些情况下，一切都混合到一个单一的立体声或甚至单声道输出馈送PA系统和广播。一些乐队在这方面取得了巨大的成功，但这需要付出很多努力才能取得恰到好处的平衡。

“温和”的场景在这里，16个背景音轨混合成立体声子组。这是最常见的背景音乐形式，因为音乐家正在做所有的主要工作，而播放机只是锦上添花。在这些系统中，你会看到额外的左右鼓，打击乐和节拍，键盘和编曲，吉他和伴唱，通常所有的人声效果。

“超级明星”场景一切都在背景音轨上:鼓，电子节拍，乐器，伴唱，人声效果，在某些情况下，甚至是主唱。谈到各种流行乐队，他们采用了巨大的，夸张的制作。每条轨道都是单独的通道，所以监听工程师可以发送不同的玩家不同的混音&前面的房子混音器有完全的控制。

在冗余回放系统之间切换。

手动或无缝自动切换。

线路电平或变压器隔离麦克风电平输出。

可以连接到更大的播放系统。

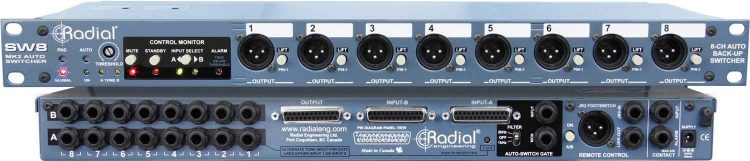

特点:

• Global Pad:衰减到XLR直接箱输出的信号-20dB，以防止变压器饱和。
• Auto On:开启自动切换模式。如果去门的无人机信号消失，将从输入a切换到输入b。
• 门限:设置门的输入灵敏度。如果无人机信号低于设定的阈值，SW8将从输入a切换到输入b。
• 静音:关闭XLR输出，保持平衡的D-Sub输出在本地监控。
• 待机:保持输入a的自动切换，使SW8在等待无人机信号时不会切换到输入b。
• A-B选择:前面板选择器，用于手动从输入a切换到输入b。
• 报警LED:当语音信号低于设定的阈值时亮起。
• XLR输出:平衡，低z直接箱输出是变压器隔离，以消除嗡嗡声和嗡嗡声引起的接地回路。
• 1/4“输入A和B:用于主系统和备用系统的两组8个平衡或不平衡线电平输入。
• D-Sub输出:平衡线级输出用于将主动输入集(A或B)发送到PA或本地监控系统。
• D-Sub输入:平衡线电平A和B输入用于连接两个多轨播放单元到SW8。
• Alt 1/8:在通道1或通道8之间选择接收无人机轨道进行自动切换。
• 过滤器:允许您使用二进制信号，如SMPTE作为无人机轨道平滑信号。
• 自动开关门:用于将无人机信号直接连接到自动开关门。使用通道1或8的替代选项。
• 开启A/B:当使用可选的JR-2脚踏开关时，开启远程A/B切换功能。禁用前面板A/B选择。
• JR-2 Link In / Out:用于连接可选JR-2远程脚踏开关。在A和B输入之间切换并启用待机模式。
• 接点报警:当无人机信号低于设定阈值时，内部继电器可开启警报器或信标。
• 15 VDC电源为SW8供电。带电缆夹，安全。

规格:

• 音频电路类型:无源信号路径带有源继电器开关
• 转换器:Eclipse ET-DB2
• 通道数:8
• 频率响应:20Hz ~ 20KHz
• 动态范围:>120dB
• 获得:-20分贝
• 总谐波失真:0.002%
• 互调失真:>0.002%
• 相位偏差:-2?@ 20赫兹
• 输入阻抗:140k欧姆，平衡
• 输出阻抗:150欧姆，平衡
• 共模抑制比:在50/60Hz时-112dB
• 等效输入噪声:-95dBu
• 噪声:-115 dbu
• 最大输入:26dBu
• 输入垫，地面升降机，遥控脚踏开关
• 输入连接器:1/4“TRS, D-sub
• 输出连接器:XLR, D-sub
• 额外:接触报警输入，JR-2 XLR
• 结构:14号钢底盘和外壳
• 尺寸(长×宽×深):17.5英寸× 6英寸× 1.75英寸(44.5厘米× 15.25厘米× 4.5厘米)
• 重量:9.2磅(4.2千克)
• 船身尺寸(长×宽×深):22英寸× 10.375英寸× 4.5英寸(55.9厘米× 26.4厘米× 11.4厘米)
• 运输重量:9.7磅(4.4公斤)
• 条件:仅在5°C至40°C之间的干燥场所使用
