径向SW4 4通道平衡立体声AB输入开关

径向SW4 4ch平衡立体声AB输入开关

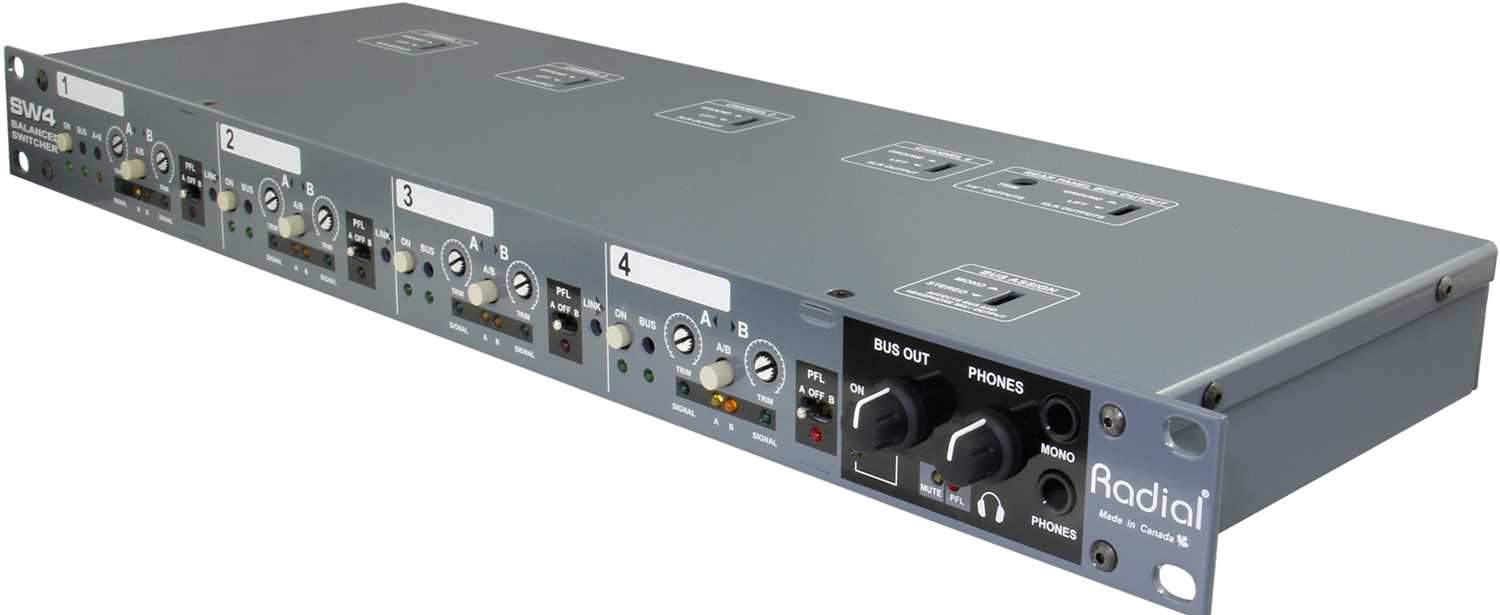

四通道音频切换器径向SW4是一个四通道平衡音频切换器，设计用于连接多个混音控制台或无线系统，在现场表演或音乐会设置中提供更大的操作灵活性或备份功能。

静音控制台切换SW4允许您将两个混音控制台连接到相同的输出集，完美的节日或场地，从一个控制台切换到另一个之间的行为。四个通道中的每一个都具有XLR输入和变压器隔离输出，以消除来自地回路的嗡嗡声和嗡嗡声，并且它们可以连接在一起同时切换。通道1具有a +B混合功能，将两个输入加在一起-允许MC的无线麦克风始终处于活动状态，而PFL开关和耳机输出允许技术人员监控任何通道，以确保无缝播放。由于单个通道可以自己切换，SW4也可以用于切换多个无线系统、播放设备或任何平衡的音频源。

在无线系统之间切换SW4非常适合在两个或多个无线系统之间进行切换。使用它作为备份或增强节目，而不占用更多的音频通道。也可用于无线吉他!

在立体声声源之间切换使用SW4作为两个数字播放系统之间切换的安全备份。将左侧通道连接到input-1，将右侧通道连接到input-2。将它们连接在一起进行立体声切换。

在两个控制台之间切换有四个通道，你可以立即切换左，右，前向下填充和sub与一个按钮。SW4为您提供+20dB的信号处理，以处理高输出系统。

最多可切换4套无线系统。

链接通道立体声或四切换。

在节日期间切换两个控制台。

变压器隔离，消除噪音。

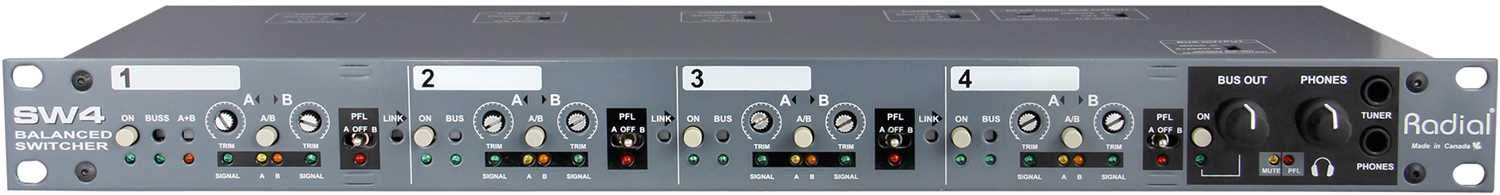

特点:

• 开:开启或关闭通道。LED指示灯点亮。
• 总线:将输出发送到主总线。凹槽，防止意外开关。
• A + B(仅在A上):使用电阻式和混频器混合输入A和B，减少输出3dB。
• 修剪:分离的他控制是用来匹配进入A和B输入的信号。内嵌，防止意外变化。
• AB:选择主动后面板输入。黄色指示灯表示输入A，橙色指示灯表示输入B。
• PFL:预淡出收听让您选择之间的A或B源。当设置为off时，耳机接收母线输出。
• 信号:信号存在LED指示灯让您知道信号正在被SW4接收。
• 开:主母线输出激活或静音。
• 总线输出:电平控制，用于调整主母线输出的输出。
• 静音LED:与可选的JR2遥控器一起工作，关闭除耳机和调谐器外的所有输出。
• 电话:耳机水平调整，可设置为立体声或单声道，这取决于您的应用程序。

规格:

• 音频电路类型:无源变压器耦合继电器开关
• 变压器:Eclipse ET-LD2线输出
• 通道数:4 × AB选择
• 频率响应:10Hz至40Khz
• 动态范围:136dB
• 增益:10k欧姆负载时-0.26dB, 600欧姆负载时-2.3dB(通道到通道增益)，10k欧姆负载时+ 8dB(通道到母线增益)
• 总谐波失真:0.002%
• 互调失真:0.01%
• 相位偏差:<3?在所有频率下
• 输入阻抗:负载阻抗并联10K
• 输出阻抗:160欧姆(通道)，500欧姆(总线)
• 最大输入:+26dBu(通道到通道)，+17dBu(通道到总线)
• 输入垫，地面升降

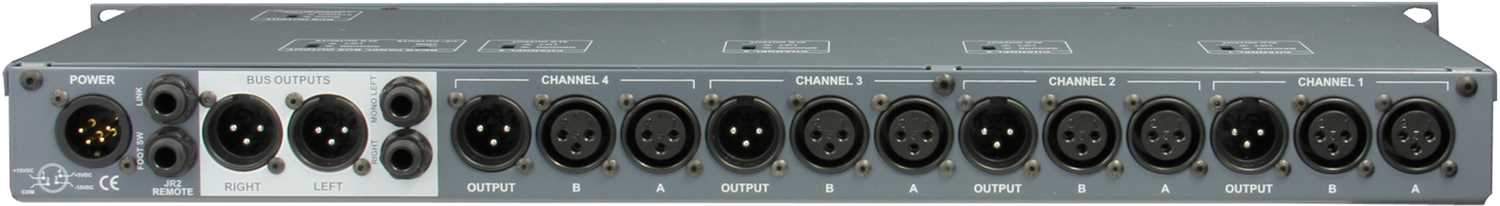

• 输入连接器:XLR母
• 输出连接器:XLR公，º“吉他
• 额外:总线输出:立体声或单声道可分配
• 结构:14号钢底盘和外壳
• 尺寸(长×宽×深):17.5英寸× 6英寸× 1.75英寸(445毫米× 152.5毫米× 44.5毫米)
• 船身尺寸(长×宽×深):22英寸× 10.375英寸× 4.5英寸(559毫米× 264毫米× 114毫米)
• 电源:外部100V – 240V交流48V幻影
• 条件:仅在5?C和40?C
• 保修:径向3年，可转让
