头脑风暴电子SR-112时间代码发生器

头脑风暴电子SR-112时间代码发生器

SR-112通过其12个输出重塑和分配时间码，将其发送到没有信号退化的长线上。它分析源快速诊断和生成或修复时间码，锁定到视频，如果需要的话。

特点:

• 1 × 12分配器/整形器
  • 设计用于通过长电缆发送干净的时间代码
  • 消除电平波动
  • 缓冲输出;平衡或不平衡
• 时间码分析器
  • 识别时间代码格式，报告错误(退出…)
  • 监控视频相位
  • 通过以太网生成综合报告
• 时间码生成器(可选)
  • 生成新的时间代码与或没有视频参考
  • 修复错误的时间代码(阻塞同步)

规格:

• TC分销商:1×12
• TC输入连接器:XLR母
• TC输出连接器:1 x DB-25 F(8输出- Tascam/Avid模拟引脚配置)，2 x XLR M, 2 x 1/4“TRS
• 输入信号:SMPTE/EBU纵向时间码
• 阻抗:20KΩ bal;10 kΩunbal。
• 电平:-30dbU min;+ 20 dbu马克斯
• 输出信号:波形:可切换上升时间:1us(平方);25我们(SMPTE);50人(欧洲)
• 阻抗:600Ω bal;300Ωunbal。
• 电平:可调:满关至+8dbU bal;到+ 2dbU unbal。
• 幅度失真:小于2%
• 状态指示灯:重塑•生成(TCG选项)•视频输入•修复(TCG选项)•TC输入•以太网
• 警告指示灯:输入错误(红色)•视频漂移(红色)•视频相位(黄色)•视频终止(黄色)
• 时间代码读取器:8位LED显示屏显示小时，分钟，秒和帧。
• 当检测到错误时，显示器也会闪烁错误描述。
• 液晶显示器:
  • 除了用于设置之外，32个字符的LCD显示还显示以下内容:
    • 输入时间码的格式和速率
    • 视频参考的格式和速率
    • 用户部分
    • 视频阶段
    • 错误列表

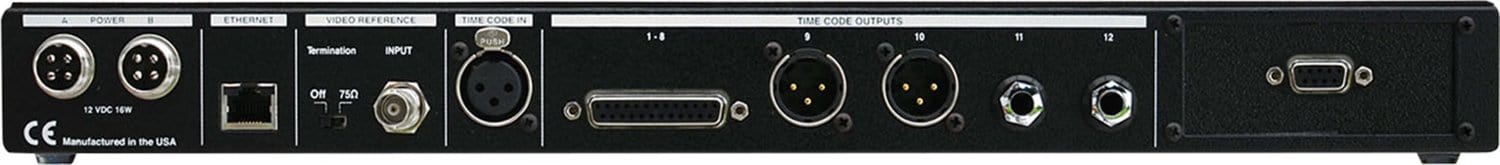

• 连接器:
  • 时间码:XLR母(x 1)
  • 视频编号:BNC (x 1)
  • 时间码输出:
  • DB25 (1x) – Tascam/Avid模拟引脚配置:输出1-8
  • XLR公(2x):输出9 ~ 10路
  • 1/4“插孔(2x) – TRS:输出11-12
• 以太网:RJ45接口(x 1)
• 电源:4针圆形(× 2)
• 电源:12VDC @ 3A
• 冗余:两个独立的电源可以连接到2个独立的电源输入。如果一个电源故障，另一个会接管并报告错误。
• 故障电源可以在不断电的情况下进行更换。
• 尺寸:19 \” x 8.125 \” x 1.75 \”(48.26厘米x 20.64厘米x 4.45厘米)
