列维顿ied43 – 215i系列四调光器，4.0千瓦，230伏，270us

列维顿ied43 – 215i系列四调光器，4.0千瓦，230伏，270us

规范

• 具有卓越价值的可靠性和性能
• 调光模块在最苛刻的操作条件下具有卓越的可靠性
• 每个调光模块还监测其温度并将此信息报告给控制模块

机械

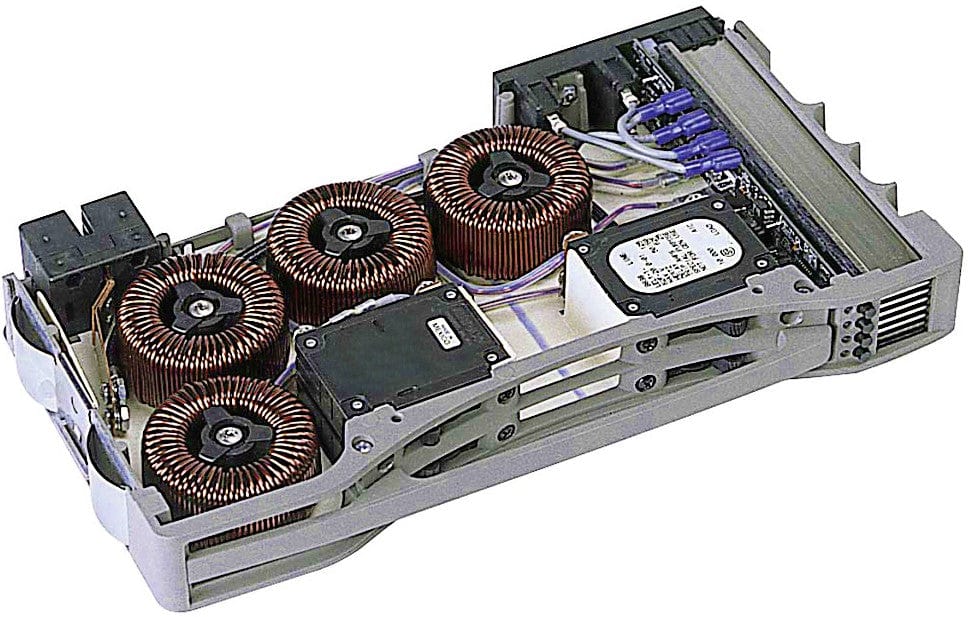

• 所有调光器都安装在压铸铝制成的可拆卸模块中。每个模块包含4个断路器，一个固态可控硅开关器件(SSR)，一个接口PCB和4个扼流圈。模块的表面有一个手柄，断路器开关，通风口和用于本地反馈的led。该模块的左侧有一个宽的短跑钢的部分，以确保适当适合每个模块在机架。所有电触点都具有自固定浮动连接器，以确保所有连接的精确对齐。调光模块的插拔不需要使用任何工具。

电

• i系列四调光器模块的设计工作电压范围为90-140VAC(120标称)或198-264VAC (230V标称)，47/63 Hz。调光模块电子器件的发射信号与功率半导体的光学隔离为4000伏特。
• 该模块还可以保持正常的输出电压调节在+/- 1v的线电压范围内
• 当调光器设置为非调光时，它传递非调节正弦波。
• 每个调光器跟踪操作条件并向控制模块提供反馈，控制模块将信息传输到用户界面和/或调光器模块表面上的led。实时反馈信息包括:过温告警、过温停机。
• 模块可在350MicroSec (120V)或280MicroSec (230V)上升时间。上升时间数据的示波器证据可根据要求提供。
• 未使用的槽位需要安装气流模块，以保持机架良好的通风。
• 120V单元通过UL和C-UL认证(适用于加拿大应用)。

特性

• 四个15或20安培调光器在一个单一的紧凑的底盘
• 分立元件确保高可靠性
• 功率调节提供平稳一致的功率输出，尽管波动的线路功率输入
• 每个模块上的led在机架上提供即时的本地反馈
• 控制信号光隔离到4000伏特
• 上升时间350微秒
• 坚固的机械设计，可靠性高
• “浮动”负载和线路连接器允许顺利插入和移除模块，并确保所有电源和控制触点的完整性
• 用户可服务组件
• UL认证和C-UL认证
• 每个调光通道闭锁开/关测试开关
• 单个模块过热警告和关闭功能

维度数据输入。(厘米)磅。(公斤)

• 宽度:12.5 (31.8)
• 深度:7.0 (17.8)
• 高度:1.5 (3.8)
• 重量:7.0 (3.2)
