列维顿IED13-150系列e，单调光模块，120伏，6千瓦，500uS

列维顿IED13-150系列e，单调光模块，120伏，6千瓦，500uS

规范

• 调光模块在最苛刻的操作条件下具有卓越的可靠性
• 每个调光模块还监测其温度并将此信息报告给控制模块
• 每个调光器模块与控制模块有专用的光隔离控制信号线
• 一个调光模块故障不影响其他调光模块的正常工作

机械

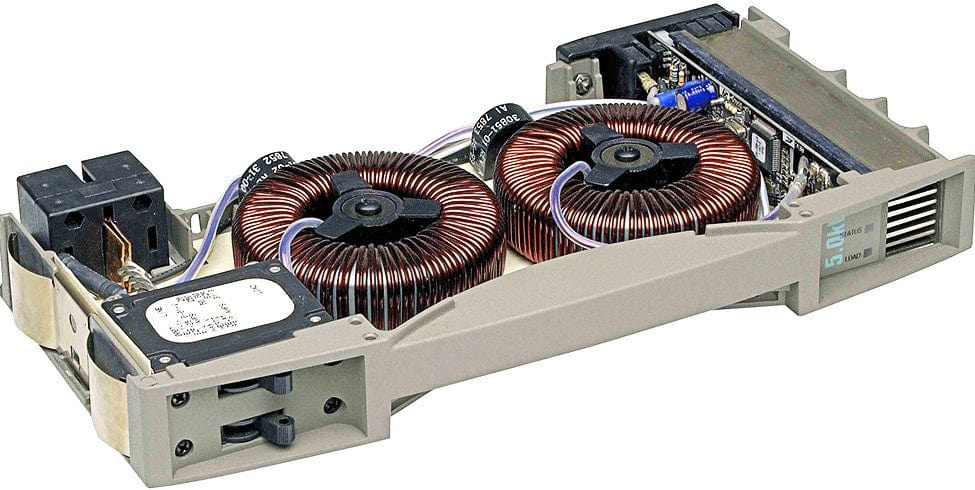

• 所有调光器都安装在压铸铝制成的可拆卸模块中。每个模块包含一个或两个断路器，一个固态可控硅开关器件(SSR)，一个接口PCB和两个滤波器扼流圈。模块的表面有手柄、断路器开关、通风口和标记的led，用于本地反馈。模块的左侧有一个宽截面的弹簧钢，以确保适当适合每个模块在机架。所有电触点都具有自固定浮动连接器，以确保所有连接的精确对齐。模块是键控的，这样一个高安培的模块就不能插入到一个低安培调光器的插槽中。调光模块的插拔不需要使用任何工具。

电

• i系列®e调光模块的设计工作电压范围为90-135VAC (120V标称)或187-265VAC (230V标称)，47-63 Hz。调光模块电子器件的发射信号与功率半导体的光学隔离为4000伏特。
• 该模块还可以保持正常的输出电压调节在+/- 1伏的线路电压范围内
• 当调光器设置为非调光时，它通过一个非调节正弦波
• 每个调光器跟踪工作条件并向手持终端提供反馈，手持终端将信息传输到用户界面和/或调光模块表面的led。实时反馈信息包括:过温警告、过温停机。
• 模块有标准(500µs)上升时间。上升时间数据的示波器证据可根据要求提供
• 未使用的槽位需要安装气流模块，以保持机架良好的通风
• 120V单元符合UL和cUL标准(适用于加拿大应用)

特性

• 功率调节提供平稳一致的功率输出，尽管波动的线路功率输入
• 每个模块上的led在机架上提供即时的本地反馈
• 单个模块过热警告和关闭功能
• 控制信号光隔离到2000伏
• 标准500微秒和高性能800微秒上升时间模型可用
• 坚固的机械设计，可靠性高
• “浮动”负载和线路连接器允许顺利插入和移除模块，并确保所有电源和控制触点的完整性
• 用户可服务组件
• 120V单元UL和cUL认证

维度数据输入。(厘米)

• 宽度:12.5 (31.8)
• 深度:6.5 (16.5)
• 高度:1.5 (3.8)
