列维顿iad25 – 120i系列2.4千瓦双调光模块-120伏，500us
规范
调光模块在最苛刻的操作条件下具有卓越的可靠性。每个模块都配备了自己的高速微处理器，以监测其有功功率状况，控制其自身的发射调制，并调节其输出电压。其结果是在保持输出完整性的同时，具有无与伦比的承受电压和频率波动的能力。每个调光模块还监测其温度和有效电压和电流输出，并将这些信息报告给控制模块。每个调光器模块与控制模块之间都有专用的光隔离控制信号线，一个模块的故障不会影响其他调光器模块的运行。这种“分布式电子”系统允许控制模块处理更高级别的任务，例如对较暗数据的堆积和重新映射，以及备份外观的存储和召回。
机械

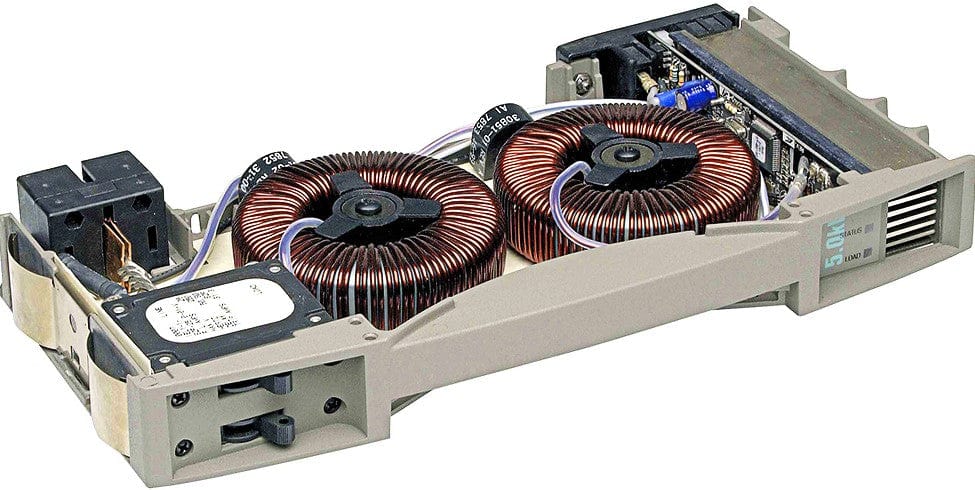

调光器安装在压铸铝制成的可拆卸模块中。每个模块包含一个或两个断路器，一个固态可控硅开关器件(SSR)，一个高速微处理器PCB和两个滤波器扼流圈。模块的表面有手柄、断路器开关、通风口和标记的led，用于本地反馈。模块的左侧有一个宽截面的弹簧钢，以确保适当适合每个模块在机架。所有电触点都具有自对准浮动连接器，以确保所有连接的精确对准。模块是键控的，这样一个高安培的模块就不能插入到一个低安培调光器的插槽中。调光模块的插拔不需要使用任何工具。
电
•i系列调光模块设计用于在45-65 Hz的电压范围内从90-140VAC (120V标称)或198-264VAC (230V标称)工作。调光模块电子器件的发射信号与功率半导体的光学隔离为4000伏特。此外，来自控制模块的控制信号从调光模块电子器件光隔离到4,000伏。高速微处理器使调光器能够将零到全调光曲线分解为5000多个离散步骤。
•i系列调光模块能够承受以下不利条件而不会中断操作:
- 线路电压完全下降，持续时间长达10毫秒
- 线路浪涌或暂降为标称工作电压的25%，持续至少500毫秒
- 瞬态电压可达标称线路电压的2.5倍
•该模块还可以保持适当的输出电压调节+/- 1伏的线路电压变化高达10伏/秒，并为线路频率变化高达1赫兹/秒
功能
•每个i系列调光器可编程为以下操作参数:
- 线路电压调节速度
- 控制响应速度
- 最小和最大电平
- 列维顿专利电子降噪功能(开/关)
- 非暗操作和阈值级别
- 电缆电阻补偿
- 5条用户可编程输出曲线(轮廓)之一
- 记录负载水平
- 过热警戒线
•当调光器设置为非调光时，它从输入电压通过一个未调节的完整正弦波。
•每个调光器跟踪运行条件并向控制模块提供反馈，控制模块将信息传输到用户界面和/或调光器模块表面的led。每个调光器的实时反馈信息包括以下内容:
- 瓦特有功负荷
- 活跃的电压
- 错误条件
- 与记录负载的偏差
- 开路(空载)
- 跳闸断路器
- 超高温预警
- 过热关机
- 恐慌状态
- 所选机架位置的模块不正确
•模块可在标准(500µ)或高(800µ)上升时间。上升时间数据的示波器证据可根据要求提供。
•未使用的槽位需要安装气流模块，以保持机架的良好通风。
•120v单元是UL和C-UL认证(适用于加拿大应用)
